4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈 4.5 실장기 셋업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 206 4.5.14.1 지게차 포지셔닝 4 그림 4.5 - 19 접촉면 - 포크가 PCB 전송 방향과 교차 (1) 지게 차 지게 부분의 접촉면 지게 차 가 PCB 전송 방 향 과 교 차 하도 록 하고 장비의 접촉면이 포 크 부 분 ( 그 림 4.5 -…
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.5 실장기 셋업
205
4.5.12.6 덮개 장착
199 페이지의 그림 4.5 - 15 에서와 같이 각 덮개의 접지 케이블 (197 페이지의 그림 4.5 - 14
항목 5) 을 장착하십시오 .
납작머리 나사 6 개로 장비 프레임의 각 덮개를 고정시키십시오 .
4.5.13 주 오류 표시등 장착
주 오류 표시등 케이블을 기본 장비 케이블에 연결하십시오 .
주 오류 표시등 다리 부분을 기본 장비의 가로대에 장착하십시오 .
4.5.14 실장기를 라인에 통합
171 페이지의 4.5.2 단원에 나와있는 경고 지침을 참고하십시오 .
171 페이지의 4.5.1 단원에서 도구 및 장비를 설명합니다.
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.5 실장기 셋업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
206
4.5.14.1 지게차 포지셔닝
4

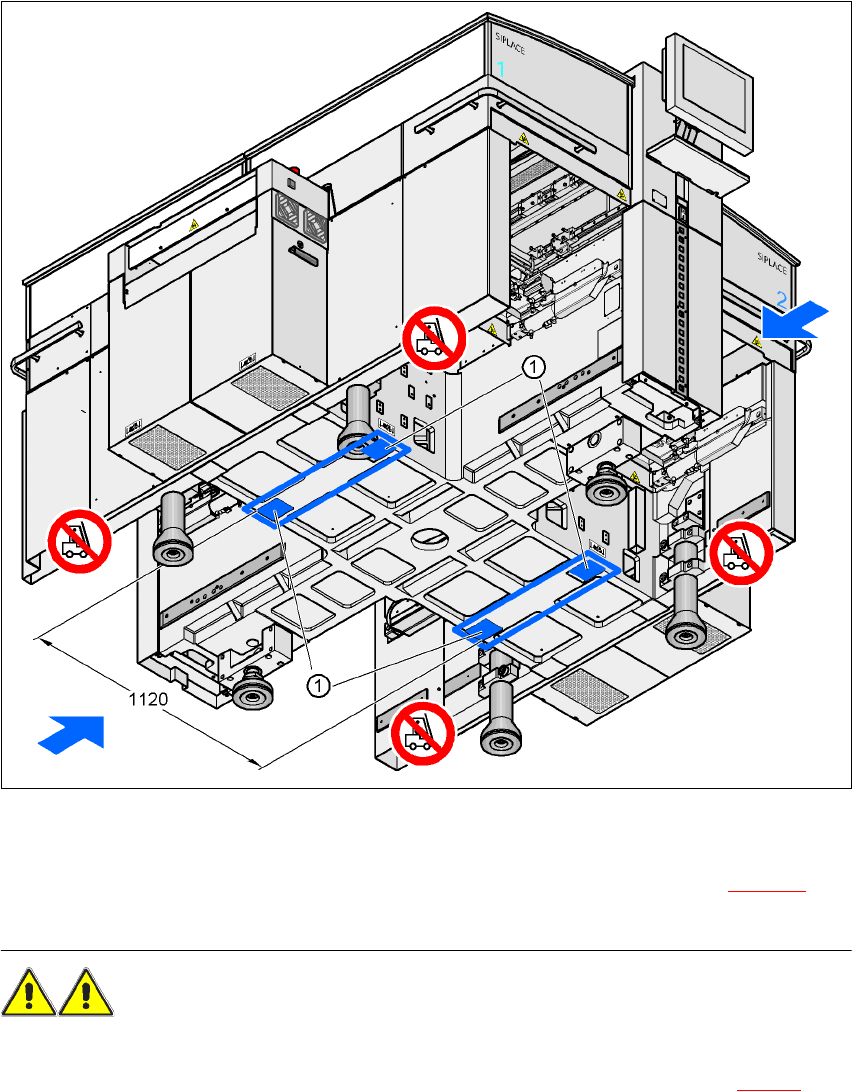

그림 4.5 - 19 접촉면 - 포크가 PCB 전송 방향과 교차
(1) 지게차 지게 부분의 접촉면
지게차가 PCB 전송 방향과 교차하도록 하고 장비의 접촉면이 포크 부분 ( 그림 4.5 - 19 참조
)에 평평하게 놓여질 정도로 포크를 충분히 벌립니다.
경고
실장기를 들어올리기 전에 다음 지점을 참고해야 장비가 크게 손상되는 것을 피할 수 있습니다.
– 포크 간 거리는 800mm 와 900mm 사이이어야 합니다. 지게차의 접촉면은 그림 4.3 - 3
과 같
습니다 . 접촉면 간 최대 거리는 1120mm 입니다 . 장비 프레임의 측면 부분으로 들어올리기
위해 포크 간 거리를 더 벌리면 장비 프레임이 변형될 수 있습니다.
장비를 들어올릴 때에는 포크 위에 하중에 고르게 분산되도록 해야 합니다. 포크와 실장기 사
이에 단단한 버팀목을 대야 장비를 들어올릴 때 장비가 기울어지는 것을 막을 수 있습니다.
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.5 실장기 셋업
207
또한 장비 다리 한쪽에 하중이 치중하여 장비 다리가 변형되는 것을 막을 수도 있습니다. 장
비를 들어올릴 때 다른 사람이 함께 지켜봐야 장비가 한쪽으로 기울지 않도록 할 수 있습니다.
4.5.14.2 장비 운반 시 반드시 참고해야 하는 사항
경고
장비를 운반하는 경우 다리가 모두 바닥에 닿지 않도록 해야 합니다. 그렇지 않으면 장비 다리가
바닥에 끌려 장애물과 부딪칠 수 있습니다. 따라서 장비 프레임에 있는 장비 다리 부분이 손상될
수 있습니다.
