사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4. 6 PCB 전송 높이에 맞게 컴포넌트 트롤리 조절 211 4 4 4 4 4 4 4 그림 4.5 - 23 "HS50" 장비 다리 배열 및 잠금 (1) 스 페 이서 (2) "HS50" 장비 다리 (3) M24 잠 금 너 트 4 수 평…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.5 실장기 셋업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
210
4
그림 4.5 - 22 장비 다리 높이 조절
(1) 높이 조절용 6 각형 나사 M24x80
(2) 장비 다리
(3) 클램프
(4) M24x90 6 각형 나사
올바른 PCB 전송 높이를 확인하십시오 .
실장기를 배열했으면 크기 19 앨런키로 6 각형 나사 M24x90( 위치 4) 을 조여 장비 다리 ( 항목
3) 에 클램프를 고정시키십시오 .
바닥에 견고하게 자리잡을 때까지 "HS50" 장비 다리의 나사를 푸십시오 .
장비를 더 이상 조절할 수 없을 정도로 "HS50" 장비 다리의 나사를 풀어서는 안됩니다.
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.6 PCB 전송 높이에 맞게 컴포넌트 트롤리 조절
211
4
4
4
4
4
4
4
그림 4.5 - 23 "HS50" 장비 다리 배열 및 잠금
(1) 스페이서
(2) "HS50" 장비 다리
(3) M24 잠금 너트
4
수평계를 사용하여 실장기가 정밀하게 배열되도록 하십시오 .
끝이 벌어진 크기 65 스패너를 사용하여 M24 잠금 너트 ( 항목 4) 를 조이십시오 .
4.6 PCB 전송 높이에 맞게 컴포넌트 트롤리 조절
컴포넌트 트롤리는 몇 가지 간단한 작업만으로 다음과 같은 PCB 전송 높이로 설치할 수 있습니
다.
830mm ± 15mm 기본 높이
900mm ± 15mm SMEMA 높이
930mm ± 15mm SMEMA 높이
950mm ± 15mm SMEMA 높이 4
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.6 PCB 전송 높이에 맞게 컴포넌트 트롤리 조절 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
212
4

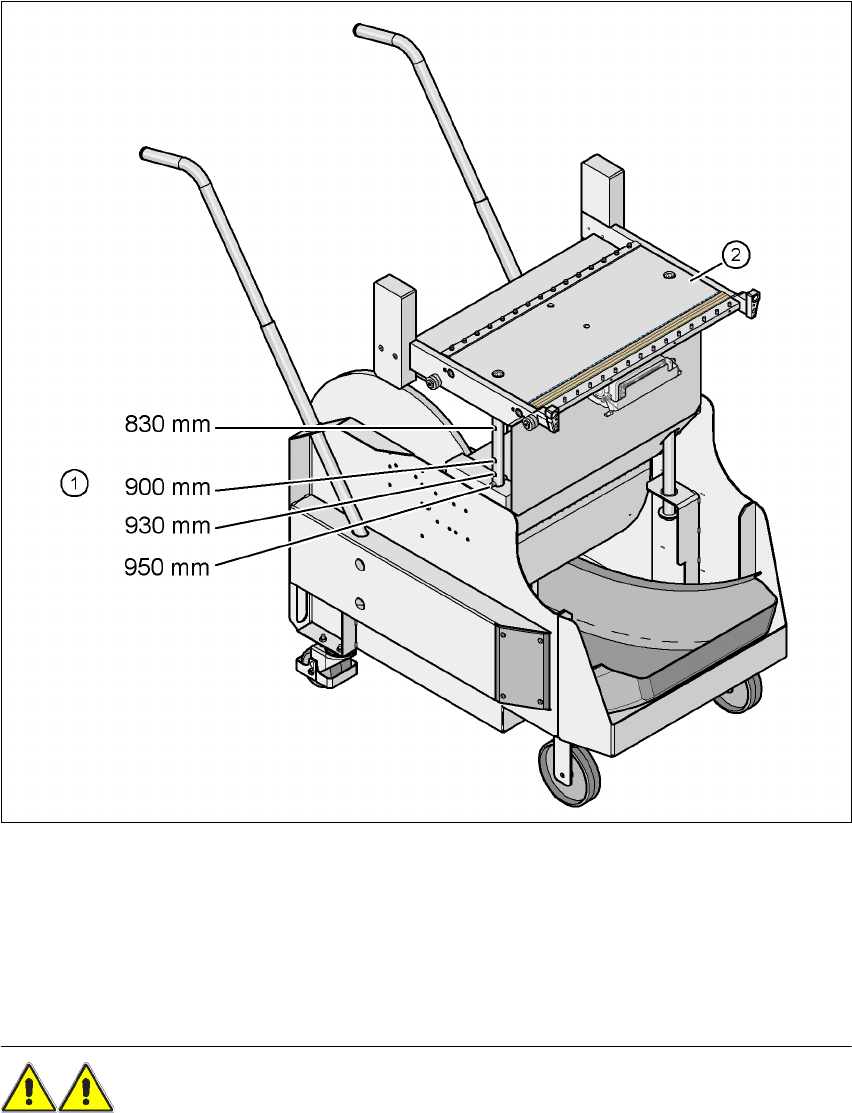

그림 4.6 - 1 PCB 전송 높이가 950mm 인 경우의 컴포넌트 트롤리
(1) 전송 높이 830mm 에서 950mm 까지를 위한 가이드 구멍
(2) 컴포넌트 트롤리 테이블
4.6.1 경고 지침
경고
SIEMENS 엔지니어나 자격이 있는 직원만 컴포넌트 트롤리 높이를 조절할 수 있습니다.
항상 해당 사고 방지 규정을 준수하십시오 .
