사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4. 6 PCB 전송 높이에 맞게 컴포넌트 트롤리 조절 213 컴포넌트 피 더 테이블 높 이를 조 절 하 려 면 컴포넌트 테이블 베드에서 피 더를 모 두 떼 어내 십 시 오. 4.6.2 도구 및 장비 컴포넌트 트롤리의 높 이를 조 절 하 려 면 다 음 과 같은 도구 및 …
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.6 PCB 전송 높이에 맞게 컴포넌트 트롤리 조절 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
212
4
그림 4.6 - 1 PCB 전송 높이가 950mm 인 경우의 컴포넌트 트롤리
(1) 전송 높이 830mm 에서 950mm 까지를 위한 가이드 구멍
(2) 컴포넌트 트롤리 테이블
4.6.1 경고 지침
경고
SIEMENS 엔지니어나 자격이 있는 직원만 컴포넌트 트롤리 높이를 조절할 수 있습니다.
항상 해당 사고 방지 규정을 준수하십시오 .
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.6 PCB 전송 높이에 맞게 컴포넌트 트롤리 조절
213
컴포넌트 피더 테이블 높이를 조절하려면 컴포넌트 테이블 베드에서 피더를 모두 떼어내십시
오.
4.6.2 도구 및 장비
컴포넌트 트롤리의 높이를 조절하려면 다음과 같은 도구 및 장비가 필요합니다.
– 해머
– 펀치, 8mm
– 컴포넌트 트롤리 테이블을 올릴 수 있도록 M12 나사산이 있는 아이 볼트
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 장치 ( 최소 운반 능력 : 80kg)
4.6.3 컴포넌트 트롤리 높이 변경
경고
컴포넌트 트롤리 베드에서 피더를 모두 들어올리십시오 .
컴퐆 넌트 트롤리 베드에 있는 M12 구멍 ( 항목 1) 에 아이 볼트를 조이십시오 .
리프팅 장치의 고리를 아이 볼트 ( 항목 2) 에 연결하십시오 .
나선형 클램핑 핀이 드러나도록 컴포넌트 트롤리 베드를 조금 들어올리십시오 .
펀치를 사용하여 양 쪽에 있는 나선형 핀을 가볍게 치십시오 .
나선형 클램핑 핀을 원하는 PCB 컨베이어 높이의 구멍에 끼우십시오(그림 4.6 - 1 참조).
나선형 클램핑 핀이 지지 블록 ( 항목 3) 에 닿을 때까지 컴포넌트 트롤리 베드를 천천히 내리십
시오 .
컴포넌트 트롤리 테이블에서 아이 볼트를 푸십시오 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.6 PCB 전송 높이에 맞게 컴포넌트 트롤리 조절 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
214
4

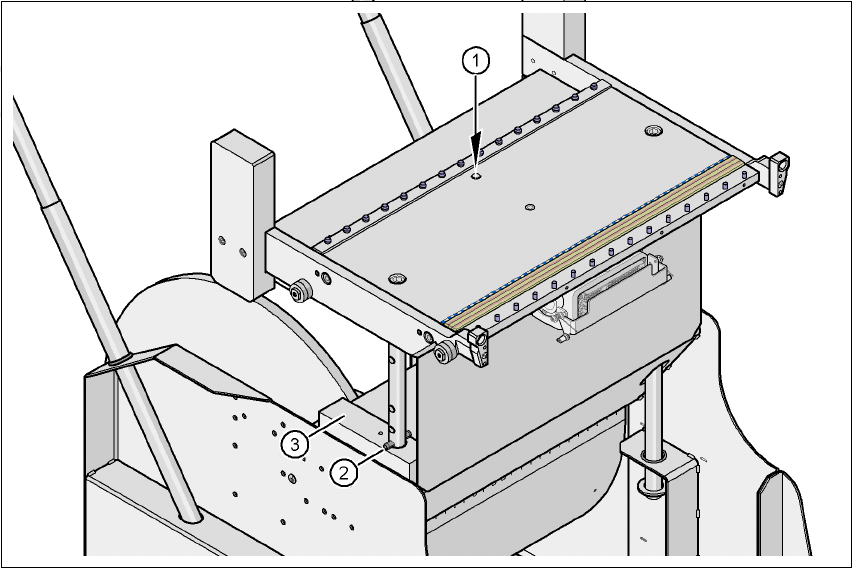

그림 4.6 - 2 아이 볼트 및 플랜지 볼트의 위치
(1) 아이 볼트를 위한 M12 구멍
(2) 나선형 클램핑 핀 , DIN 7343, 8x40 - St, 2 개
(3) 지지 블록 , 2 개
