5.3.5 큰 테이프 릴을 위한 스핀들 사용
큰 테이프 릴을 사용할 경우 스핀들을 분할판에 삽입하십시오 .
참고
테이프 릴의 지름이 5" 를 초과할 경우 스핀들을 사용할 것을 권장합니다 . 이를 통해 피더의 정
확한 동작을 보장 받을 수 있습니다.

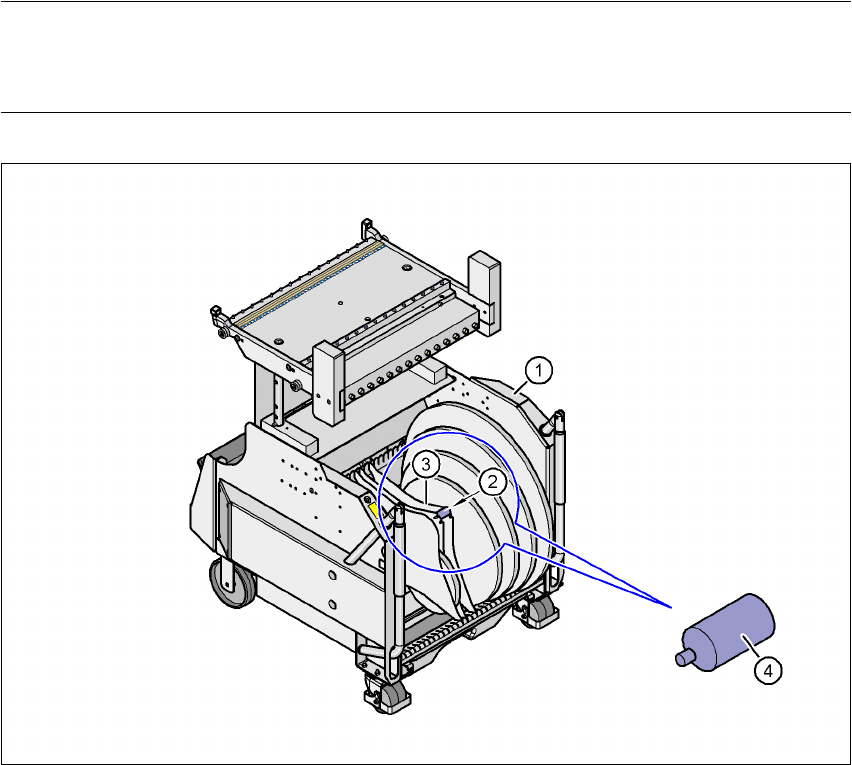

그림 5.3 - 3 큰 릴을 위한 스핀들 삽입
5
(1)컴포넌트 트롤리
(2)스핀들의 위치
(3)분할판
(4)스핀들 ( 확장)
5 장비에 관한 작업 사용자 매뉴얼 SIPLACE HF 시리즈
5.4 피더 셋업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
222
5.4 피더 셋업
5

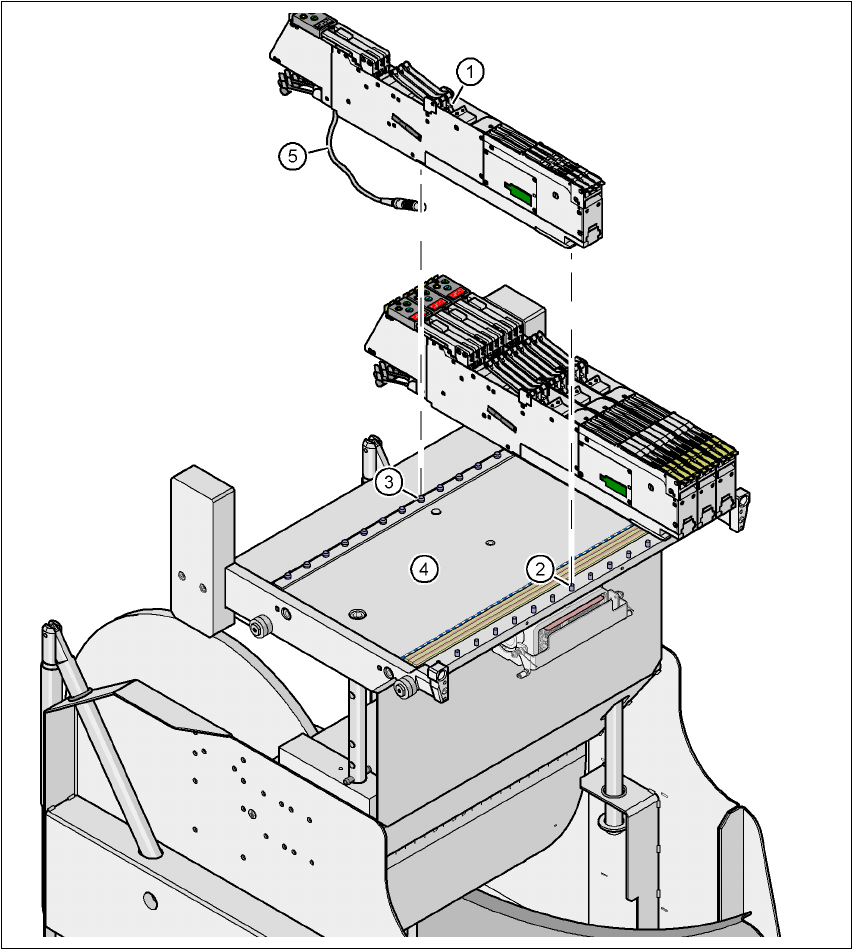

그림 5.4 - 1 피더를 위한 위치가 15 군데인 컴포넌트 피더 테이블
(1)피더
(2)센터링 핀
(3)센터링 볼
(4)컴포넌트 피더 테이블
(5)피더 연결 케이블
사용자 매뉴얼 SIPLACE HF 시리즈 5 장비에 관한 작업
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 5.4 피더 셋업
223
5.4.1 컴포넌트 피더 테이블 및 피더의 셋업 준비
피더를 실장할 위치를 선택하십시오 .
실장 헤드를 대기 위치로 이동시키고 비상 정지 버튼을 누릅니다.
보호 덮개를 엽니다.
피더에 대한 접촉 표면과 컴포넌트 피더 테이블 위의 피더에 대한 접촉면을 청소합니다.
5.4.2 피더 삽입
먼저 피더의 전면 ( 항목 1) 즉 , 다리에 홈이 나있는 면을 컴포넌트 피더 테이블 ( 항목 4) 에 실장
하여 컴포넌트 피더 테이블의 센터링 핀 ( 항목 2) 이 피더 다리에 있는 슬롯으로 들어가도록
합니다.
그 다음 센터링 볼 ( 항목 3) 이 피더의 구멍에 올 때까지 피더 뒷면을 내립니다.
피더가 폭에 맞게 올바로 컴포넌트 피더 테이블에 실장되었는지 확인하십시오 ( 그림 5.4 - 2
참조).
피더가 컴포넌트 피더 테이블에 단단히 고정되었는지 확인하십시오 .
피더 플러그 ( 항목 5) 를 해당 위치 아래쪽에 있는 소켓에 연결합니다.
참고 5
이 소켓을 통해 피더가 제어 펄스를 수신하므로 피더를 연결할 때에는 로케이션에 대해 올
바른 소켓을 사용하는지 확인하십시오 . 올바른 소켓에 연결되어 있지 않은 경우 피더는 제
대로 작동하지 않을 수 있습니다. 피더에 대한 사용자 매뉴얼에는 플러그를 소켓에 배정하
는 것에 관한 세부 사항이 들어있습니다. 5
보호 덮개를 닫습니다.
비상 정지 버튼을 끄십시오 .
시작 버튼을 눌러 제어장치를 다시 켜십시오 .
필요에 따라 보충 상태를 확인합니다.
실장을 계속합니다.
