사용자 매뉴얼 SIPLACE HF 시리즈 5 장비에 관한 작업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 5.7 트랙 에러 피하기 227 8 mm S 피 더의 예 5 5 그림 5.7 - 1 컴포넌트의 픽업 위치 > 3mm 및 < / = 3mm 피 더의 모 든 플러그가 올바 른 소켓에 꽂혀 있는지 확 인하 십 시오 . 5.7.2 ... 8 mm S 테이프 피 더…
5 장비에 관한 작업 사용자 매뉴얼 SIPLACE HF 시리즈
5.6 셋업 변경 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
226
5.6 셋업 변경
5.6.1 셋업 변경하기 전의 변경 지침 인쇄
셋업을 변경하기 전에 이 사용자 매뉴얼에 설명된 대로 라인 컴퓨터 또는 SIPLACE Pro 컴퓨터
의 프린터 셋업 변경에 관한 지침을 인쇄합니다.
5.6.2 피더 변경 시 주의해야 할 사항
컴포넌트 피더 테이블에 피더를 삽입하거나 제거할 때 주의하여 피더를 취급합니다. 피더의
지지 표면이 컴포넌트 피더 테이블의 모서리에 부딪치지 않도록 하십시오 .
피더의 지지 표면을 진공청소기로 청소하고 필요한 경우 예방적 유지보수 매뉴얼의 지침에 따
라 컴포넌트 피더 테이블의 표면을 청소합니다.
주의
손가락으로 컴포넌트 테이블의 자성 레일로부터 컴포넌트를 제거하는 행동은 피하십시오 .
미세한 금속 조각으로 인해 부상을 입을 수 있습니다 . 5
떨어진 컴포넌트는 짧은 강모로 된 솔을 사용하여 제거하십시오 .
5.7 트랙 에러 피하기
5.7.1 일반
피더 주변 영역이 깨끗하고 피더 영역 또는 피더 아래에 떨어진 컴포넌트가 없는지 확인하십
시오 .
피더의 지지 표면 및 특히 컴포넌트 피더 테이블의 자성 레일이 깨끗하고 평탄한지 확인하십
시오 .
컴포넌트를 제때에 보충합니다.
미리 테이프를 접합합니다. 이것은 일반적으로 릴에 테이프가 약 1.5m 남아있을 때에 접합 재
료를 준비해야 한다는 것을 의미합니다.
피더는 매우 정밀한 장치이므로 컴포넌트 피더 테이블에 피더를 삽입하거나 제거할 때 주의
하여 피더를 다룹니다.
피더의 플랩이 열려있으면 피더가 손상을 입기 쉬우므로 플랩을 닫습니다.
S 피더 안의 컴포넌트에 대한 픽업 위치가 정확히 설정되었는지 확인하십시오 ( 아래 예 참고)
사용자 매뉴얼 SIPLACE HF 시리즈 5 장비에 관한 작업
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 5.7 트랙 에러 피하기
227

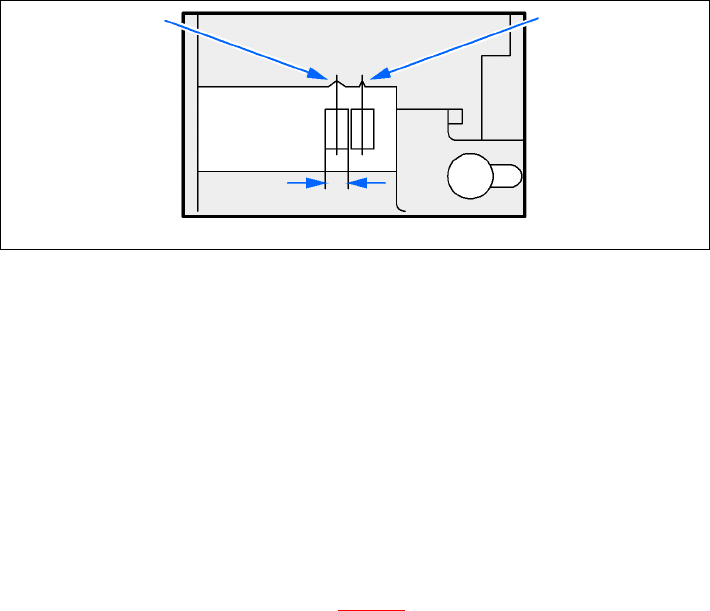

8mm S 피더의 예 5
5
그림 5.7 - 1 컴포넌트의 픽업 위치 > 3mm 및 </=
3mm
피더의 모든 플러그가 올바른 소켓에 꽂혀있는지 확인하십시오 .
5.7.2 ... 8mm S 테이프 피더에 관한 사항
덮개 호일 리무버의 장력을 한번도 이완시키지 않은 상태에서는 플랩을 열지 마십시오 .
테이프 재료를 스프링 위를 넘겨 테이프 피더에 삽입합니다.
5.7.3 ... 테이프 컨테이너에 관한 사항
분할판을 올바로 삽입하십시오 ( 그림 5.3 - 2 참조).
큰 테이프 릴에는 스핀들을 사용하십시오 .
컴포넌트
픽업 위치
>3mm
컴포넌트
픽업 위치
≤3mm
ý¯
5 장비에 관한 작업 사용자 매뉴얼 SIPLACE HF 시리즈
5.7 트랙 에러 피하기 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
228
5.7.4 컴포넌트 좌표 시스템 및 픽업 각도
5
그림 5.7 - 2 컴포넌트의 위치와 픽업 각도
ýغˆ
ƒƒý˜ŠÕýÆ
스틱 매거진 :
극성이 있는
칩
컴포넌트
0402
2220
양극은 +X 좌표에 배치
되어야 합니다 .
패키지 폼 유형 좌표 시스템
피더 내의 위치
픽업 각도 /
노즐 각도
테이프 :
SOT 23
스틱 매거진
:
테이프 :
테이프 :
SO-IC
DIL-IC
SOT 194
테이프 :
±³³¤
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
