사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취 급 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보 243 6.2.3 3 x 8 mm S f ee d e r (0201/0402 컴포넌트용 ) 6 그림 6.2 - 3 3 x 8 mm S 피 더 (0201/0402 컴포넌트용 ) 6 품목 번 호 00141099-xx 6 폭 30.6 mm 6 컴포…
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.2 피더에 대한 기술 정보 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
242
6.2.2 3 x 8mm S 피더

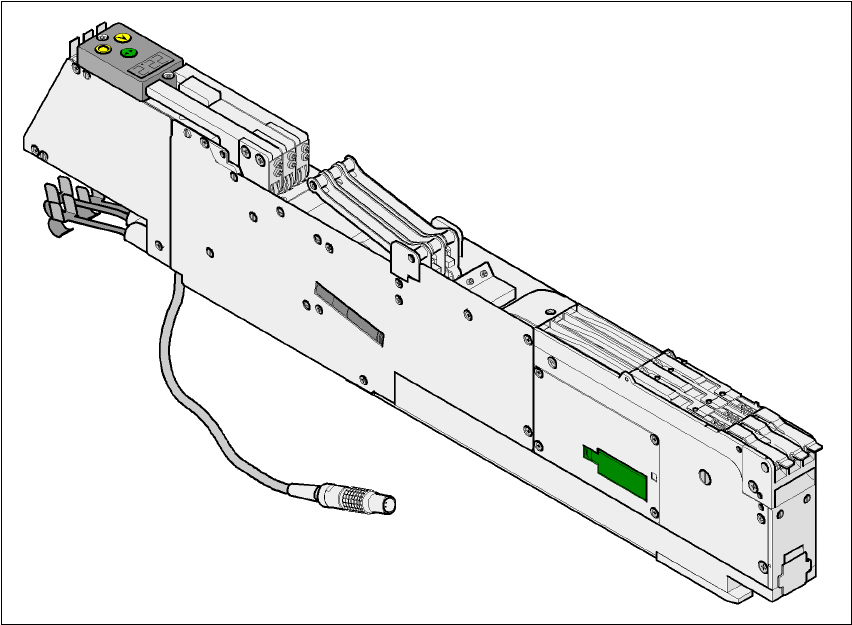

그림 6.2 - 2 3 x 8mm S 피더
항목 번호 00141098-xx 6
폭 30.6mm 6
피더 당 트랙 3 6
할당 로케이션 1 6
피더 최대 개수 4 x 15 6
7" 릴용 컴포넌트 재고 약 4000 6
전송 거리(가변) 2mm / 4mm 6
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보
243
6.2.3 3x8mm S feeder(0201/0402 컴포넌트용 )
6

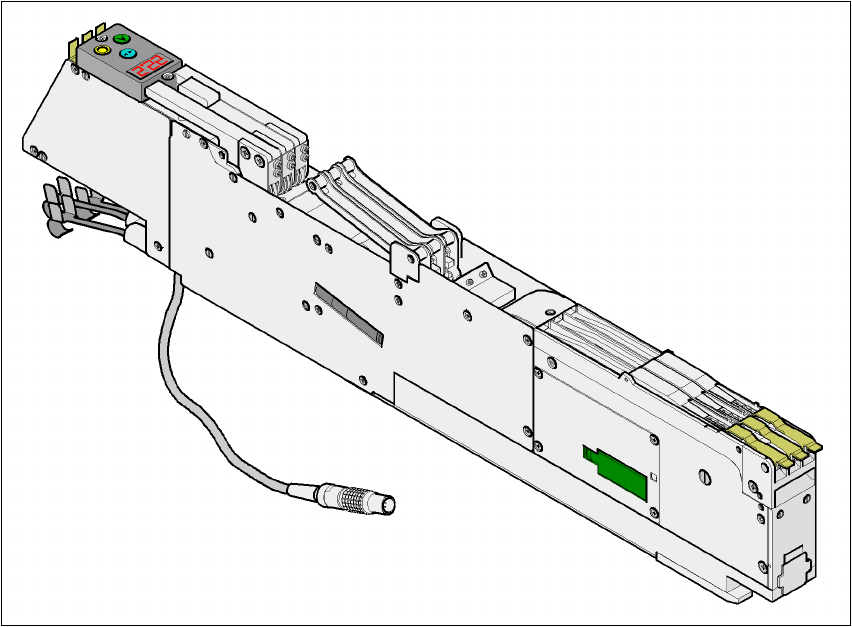

그림 6.2 - 3 3x8mm S 피더 (0201/0402 컴포넌트용 )
6
품목 번호 00141099-xx 6
폭 30.6mm 6
컴포넌트 범위 0201, 0402 6
피더 당 트랙 3 6
할당 로케이션 1 6
피더 최대 개수 4 x 15 6
7" 릴용 컴포넌트 재고 약 10,000~15,000 6
전송 거리 ( 가변 ) 2mm / 4mm 6
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.2 피더에 대한 기술 정보 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
244
6.2.4 12/16 mm S 피더

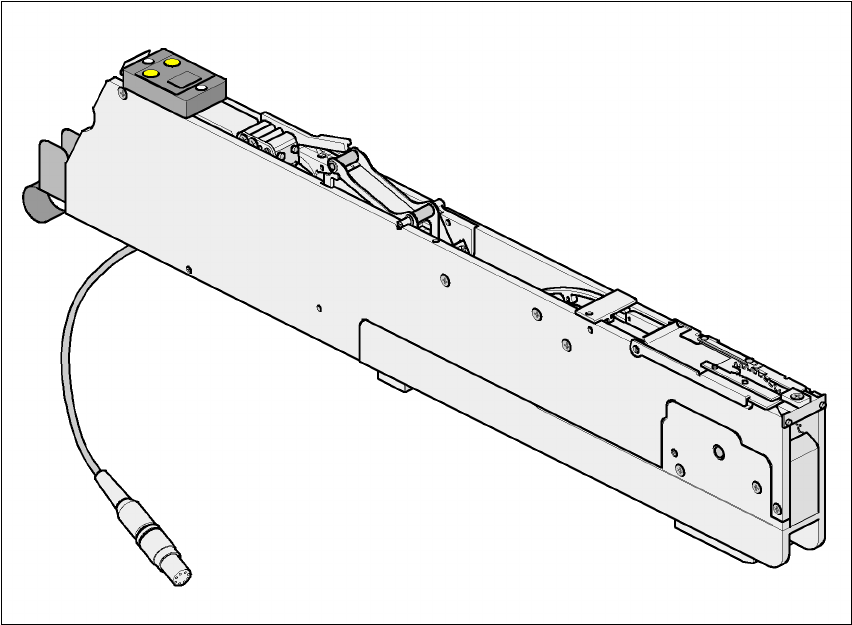

그림 6.2 - 4 12/16 mm S 피더
품목 번호 00141092-xx 6
폭 30.6mm 6
피더 당 트랙 1 6
할당 로케이션 1 6
피더 최대 개수 4 x 15 6
7" 릴용 컴포넌트 재고 약 4000 6
전송 거리(가변) 4mm, 8mm, 12mm, 16mm 6
