6 컴포넌트 취 급 사용자 매뉴얼 SIPLACE HF 시리즈 6.2 피더에 대한 기술 정보 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 246 6.2.6 12 mm S 피 더 ( 분말 금속 소재 캐패 시터 모 델 E 용 ) 그림 6.2 - 6 분말 금 속 소 재 캐 패시터 모 델 E 용 12mm S 피 더 품목 번 호 00141117-xx 6 폭 30.6 mm 6 피 더 당 …
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보
245
6.2.5 12 mm S 피더 ( 분말 금속 기반의 캐패시터용 ), 모델 C/D
그림 6.2 - 5 분말 금속 소재 캐패시터 모델 C/D 용 12mm S 피더
품목 번호 00141118-xx 6
폭 30.6mm 6
피더 당 트랙 1 6
할당 로케이션 1 6
피더 최대 개수 4 x 15 6
7" 릴용 컴포넌트 재고 약 4000 6
최대 테이프 높이3.6mm 6
전송 거리 ( 가변 ) 4mm, 8mm, 12mm, 16mm 6
참고 :
6 이 피더 유형을 사용하여 픽업 위치에서의 테이프 지원 높이를 조정할 수 있습니다.
경고
분말 금속 ( 예: 탄탈륨 ) 소재의 캐패시터를 피딩할 때
는 위에 있는 라벨이 붙은 피더만 사용
피더 라벨 ( 확대)
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.2 피더에 대한 기술 정보 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
246
6.2.6 12 mm S 피더 ( 분말 금속 소재 캐패시터 모델 E 용 )
그림 6.2 - 6 분말 금속 소재 캐패시터 모델 E 용 12mm S 피더
품목 번호 00141117-xx 6
폭 30.6mm 6
피더 당 트랙 1 6
할당 로케이션 1 6
피더 최대 개수 4 x 15 6
7" 릴용 컴포넌트 재고 약 4000 6
최대 테이프 높이3.6mm 6
전송 거리(가변) 4mm, 8mm, 12mm, 16mm 6
경고
분말 금속 ( 예: 탄탈륨 ) 소재의 캐패시터를 피딩할 때
는 위에 있는 라벨이 붙은 피더만 사용 .
피더 라벨 ( 확대)
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보
247
6.2.7 24/32mm S 피더

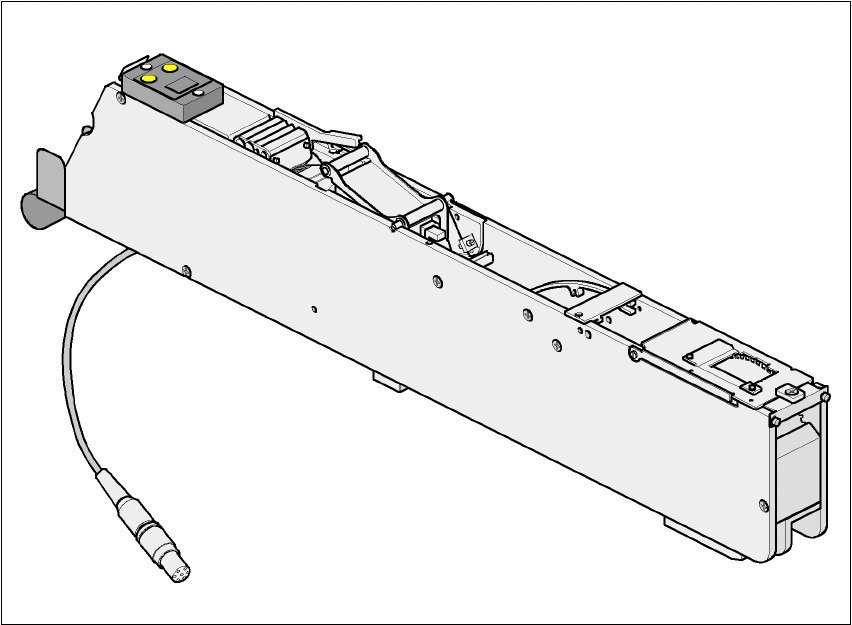

그림 6.2 - 7 24/32mm S 피더
품목 번호 00141093-xx 6
폭 42.4 mm 6
피더 당 트랙 1 6
할당 로케이션 1.5 6
피더 최대 개수 4 x 10 6
7" 릴용 컴포넌트 재고 약 2000 6
전송 거리 ( 가변 ) 4mm ~ 40mm(4mm 간격 ) 6
