사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보
251
6.2.11 72 mm S 피더
그림 6.2 - 11 72 mm S 피더
품목 번호 00141097-xx 6
폭 82.6 mm 6
피더 당 트랙 1 6
할당 로케이션 3 6
피더 최대 개수 4 x 5 6
7" 릴용 컴포넌트 재고 약 2000 6
전송 거리 ( 가변 ) 4mm ~ 80 mm(4mm 간격 ) 6
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.2 피더에 대한 기술 정보 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
252
6.2.12 88 mm S 피더

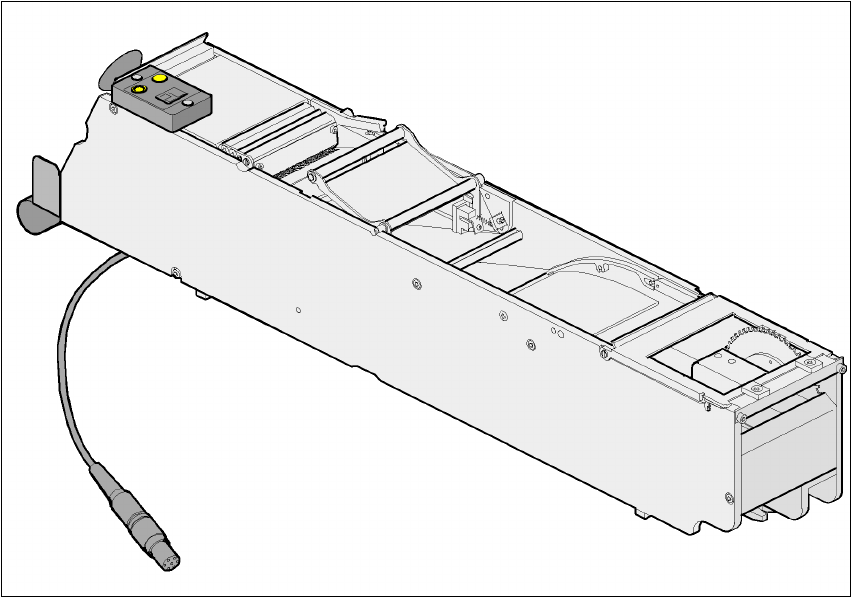

그림 6.2 - 12 88 mm S 피더
품목 번호 00141070-xx 6
폭 98.6 mm 6
피더 당 트랙 1 6
할당 로케이션 3.5 6
피더 최대 개수 4 x 4 6
7" 릴용 컴포넌트 재고 약 2000 6
전송 거리(가변) 4mm ~ 88 mm(4mm 간격 ) 6
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보
253
6.2.13 리니어 진동 피더, 유형 3

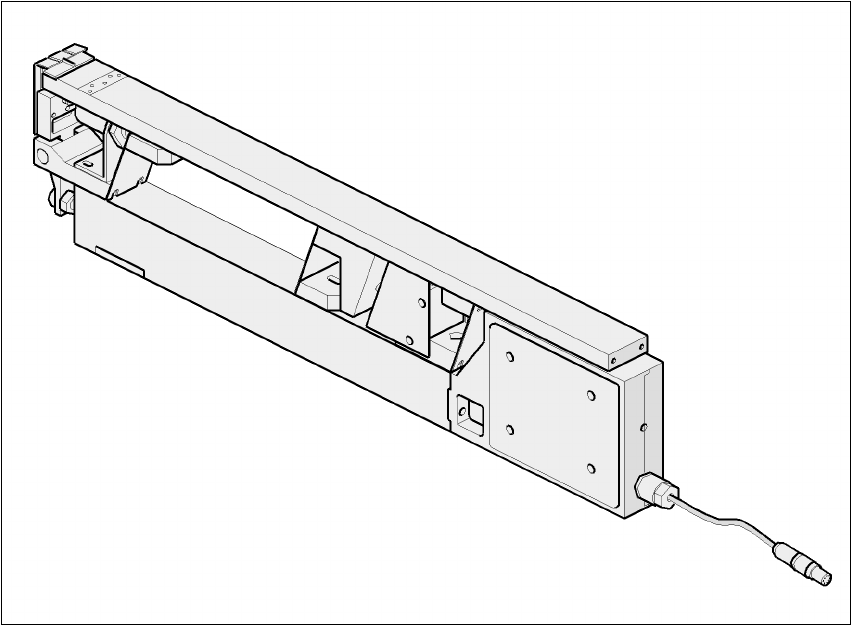

그림 6.2 - 13 리니어 진동 피더 , 유형 3
품목 번호 00142031-xx 6
폭 28 mm 6
피더 당 트랙 1, 2, 3 또는 6 6
할당 로케이션 1 6
피더 최대 개수 4 x 15 6
컴포넌트 재고 철 스틱 매거진 당 최대 150 6
( 컴포넌트 길이에 따라 달라짐 ) 6
스틱 매거진에 대한 구체적 정보 9.5mm 폭 /x3 6
15mm 폭 /x2 6
>15 mm 폭 /x1 6
30mm 폭 /x1 6
주기 시간 ( 가변 ) 400~1000msec 이상 6
