사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보
255
6.2.15 서프테이프 피더
6.2.15.1 개요
베어 다이를 실장하기 위해 컴포넌트를 공급하려면 서프테이프 피더가 필요합니다. 이 피더에
는 8mm 테이프 및 12mm 또는 16mm 테이프용 버전이 있습니다.
6

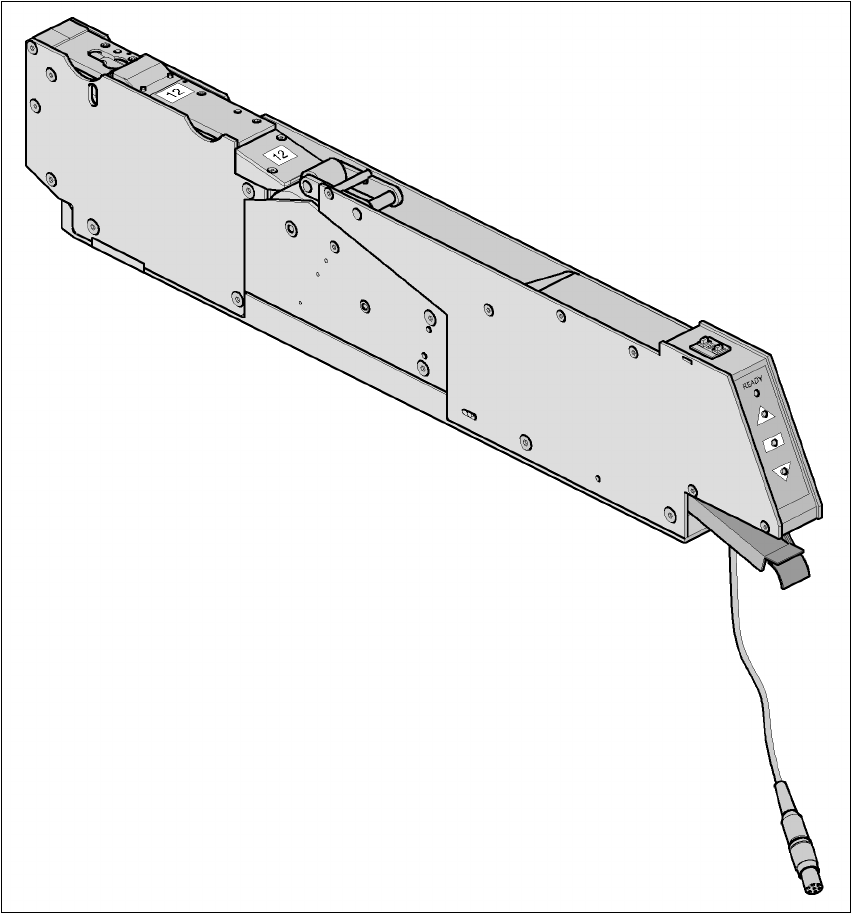

그림 6.2 - 15 서프테이프 피더
서프테이프 피더는 Hover-Davis(www.hoverdavis.com)를 통해 주문할 수 있습니다. 피더 취
급은 피더 모듈에 대한 작동 지침에서 설명합니다.
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.2 피더에 대한 기술 정보 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
256
6.2.15.2 기술 정보
6
6
6.2.15.3 서프테이프 피더에 대한 파라미터
서프테이프 피더에 대한 파라미터는 SIPLACE Pro 컴퓨터 상에서 변경할 수 있습니다.
테이프 폭
8/12/16mm
권장 테이프 및 컴포넌트
크기
8mm: 1 x 1mm² - 2.3 x 2.3mm² 컴포넌트
12 mm: 2.3 x 2.3mm² - 5 x 5mm² 컴포넌트ٛ
16 mm: 3.8 x 3.8mm² - 9.5 x 9.5mm² 컴포넌트ٛ
서프테이프에 있는 베어 다이의 포장 정
확도
베어 다이 크기 최대 2.3 x 2.3mm²: +/- 100µm, 6
σ
베어 다이 크기 2.3 x 2.3mm² 초과 : +/- 200µm, 6
σ
( 포켓 중앙 기준 )
베어 다이의 끝에서 테이프 포켓까지의
거리 최소 0.4mm
푸셔 니들 단일 또는 삼중 니들 ( 베어 다이에 따라 다름 )
테이프 소재 미터법
테이프 표준 IEC 286-3, DIN-IEC-286, EIA 481, JIS C 0806
테이프
릴 지름 7" ~ 15"
피더 접지면 컴포넌트 테이블 상의 한 곳
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보
257
6.2.16 컴포넌트 처리 모듈

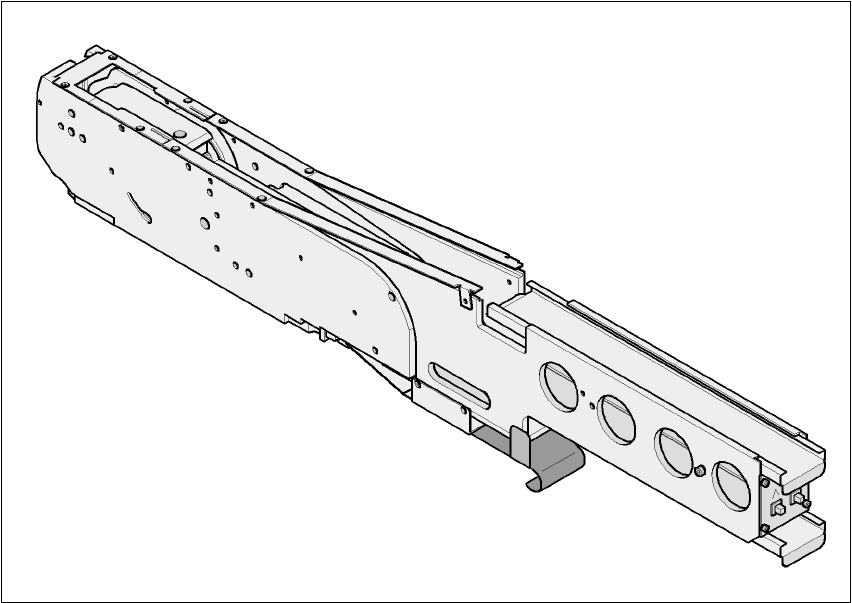

그림 6.2 - 16 컴포넌트 처리 모듈
부품 번호 00141200-xx
폭 54.3mm
모듈 당 트랙 수 1
위치 개수 2
컴포넌트 범위 포켓 사이즈가 30 x 30mm² 인 경우 최대 27x27mm² ·
포켓 크기가 15 x 30mm² 인 경우 최대 13 x 13mm²
컴포넌트 최고 높이14mm
전송 거리 ( 가변 ) 포켓 크기가 15 x 30mm² 인 경우 20mm
포켓 크기가 30 x 30mm² 인 경우 36mm
6.2.16.1 기능 설명
컴포넌트 처리 모듈은 구조가 기본적으로 피더와 동일합니다 . 컴포넌트 테이프 대신 빈 테이프
가 있다는 점이 유일하게 다릅니다. 빈 테이프의 포켓을 손상시키지 않고 이 포켓에 결함 있는
컴포넌트를 실장할 수 있습니다 . 이는 이러한 컴포넌트가 수동으로 점검 및 수리하고 재사용할
수 있음을 의미합니다 . 처리 컨베이어의 장점은 오퍼레이터가 실장 프로세스를 중단하지 않고
도 개별 컴포넌트를 분리할 수 있다는 것입니다 . 컨베이어 벨트의 포켓이 모두 차면 오퍼레이터
