6 컴포넌트 취 급 사용자 매뉴얼 SIPLACE HF 시리즈 6.2 피더에 대한 기술 정보 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 262 딥 모 듈 은 모 든 실장 헤드에 적 합합니 다. 셋업 최 적화에 의 해 독립형 컨베이어로 간주 됩니 다. 개 별 위치에서의 딥 모듈의 개수에는 제한이 없습니 다. 6.2.18.2 기술 정보 품목 번 호 : 00117010-xx 6 할…
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.2 피더에 대한 기술 정보
261
6.2.17.2 고정기 변경
고정기를 단단히 고정시키십시오 ( 그림 6.2 - 17 의 G). 트러스트 패드를 아래로 누르고(그림
6.2 - 17
의 F) 고정기를 옆으로 눌러 분리하십시오 .
6.2.17.3 데이터 입력
SIPLACE Pro 작동 지침에 명시된 대로 와플 팩 트레이를 정의하십시오 .
6.2.18 딥 모듈
6
그림 6.2 - 18 딥 모듈
(1) 딥 모듈
(2) 회전판
(3) 고무 걸레
6.2.18.1 딥 융제 처리 원리
딥 모듈 ( 항목 1) 은 플립 칩 및 CSP 컴포넌트에 용제나 유도 접착제를 바를 때 사용합니다. 용
제 홀더는 고무 걸레 ( 항목 3) 로 얇은 용제 막 ( 예: 40 탆 )을 생성하는 회전판 ( 항목 2) 입니다
. 이 방법은 점성이 강한 용제 ( 꿀 정도의 점성 ) 에 특히 적합합니다 . 과정에 필요한 용제의 양은
범프의 아래 면에만 바르면 되기 때문에 최소한의 막 두께로 줄어듭니다.
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.2 피더에 대한 기술 정보 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
262
딥 모듈은 모든 실장 헤드에 적합합니다. 셋업 최적화에 의해 독립형 컨베이어로 간주됩니다. 개
별 위치에서의 딥 모듈의 개수에는 제한이 없습니다.
6.2.18.2 기술 정보
품목 번호 : 00117010-xx 6
할당 로케이션 3 6
컴포넌트 크기 최대 36 x 36mm² ·
실장 헤드 종류에 따라 다름 6
사용할 수 있는 코팅 두께 25µm, 35µm, 45µm, 55µm, 65µm, 75µm 6
코팅 두께를 바꾸는 데 소요되는 시간 1 분 미만 6
간격 높이 공차 ± 5 mm 6
회전판 회전 속도 0 초에서부터 10 초까지 설정 가능 .
0.1 초 간격 6
컴포넌트 딥 시간 0 초에서부터 2 초까지 설정 가능 .
0.1 초 간격 6
용제 점성이 강한 용제 , 유도 접착제 6
6
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.3 컴포넌트 트롤리
263
6.3 컴포넌트 트롤리
SIPLACE HF 시리즈 실장기에는 컴포넌트 트롤리를 최대 4 개까지 결합할 수 있습니다. 해당 위
치의 번호는 아래 그림과 같습니다.

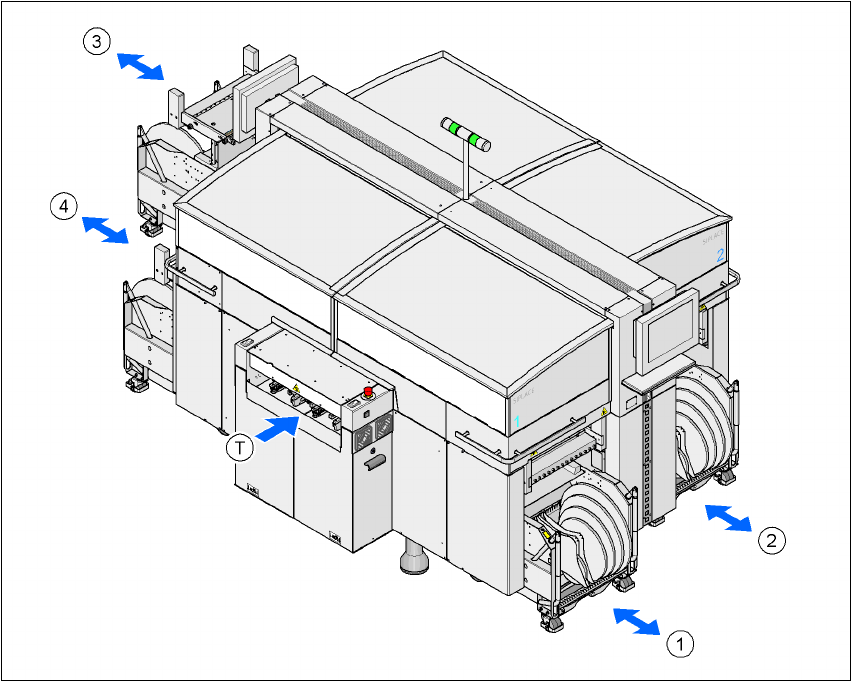

그림 6.3 - 1 컴포넌트 트롤리 위치
1, 2, 3, 4 위치 1, 2, 3, 4
T PCB 전송 방향
컴포넌트 트롤리는 독립형 모듈로서 피더가 있는 외부 셋업 영역에서 셋업할 수 있습니다 . 이는
컴포넌트 트롤리를 변경하려면 생산 프로세스를 잠시 중단하기만 하면 된다는 것을 의미합니다.
