사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취 급 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.3 컴포넌트 트롤리 265 트 트롤리가 올바르 게 결 합되었 는지 여 부를 알려 줍 니 다. – 컴포넌트 트롤리는 너 무도 정밀하게 실장기에 장 착되므 로 0201 컴포넌트를 처리하는 데 훨 씬 적 합합니 다. – 컴포넌트 트롤리는 몇 가지 간단한 작 업만 으로 PCB…
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.3 컴포넌트 트롤리 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
264
참고 :
외부 셋업 위치에서는 컴포넌트 트롤리용 외부 전원공급장치가 필요합니다(270
페이지의 6.3.5
단원 참조).

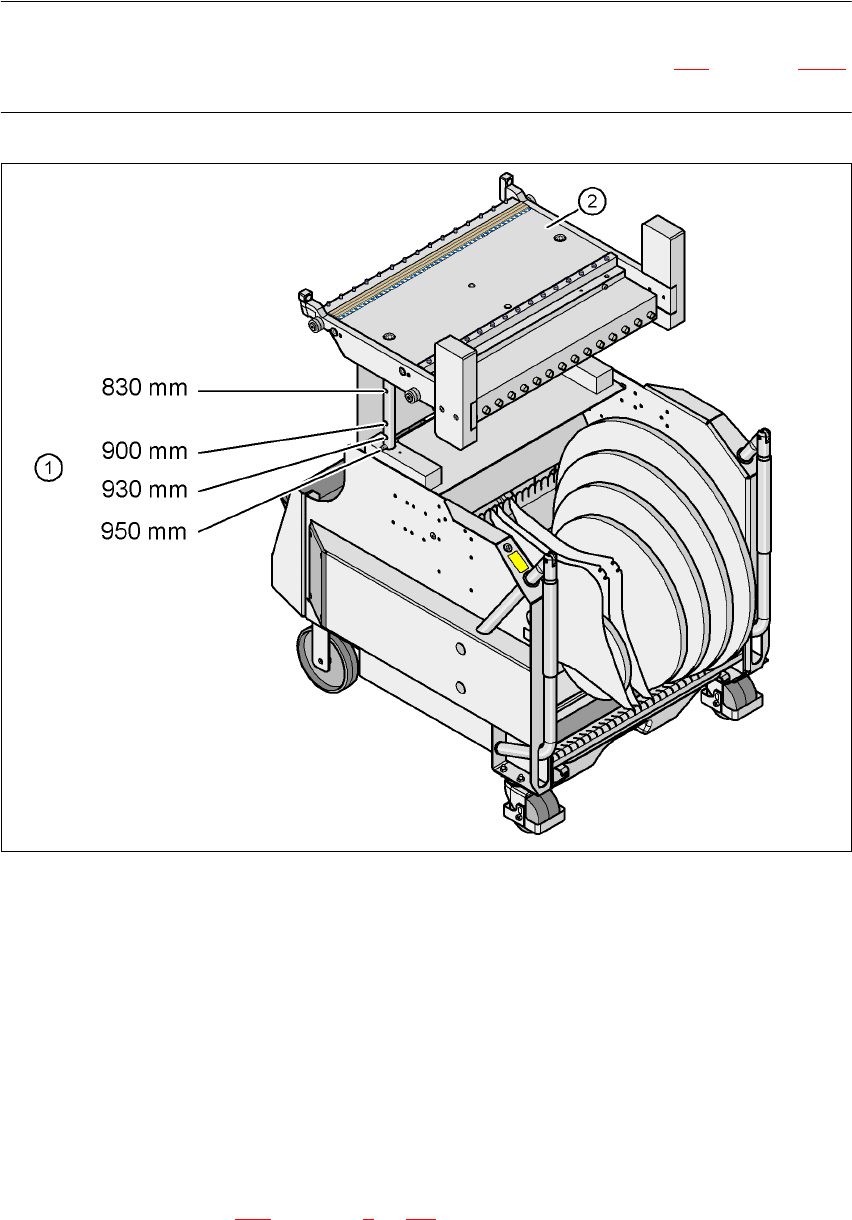

그림 6.3 - 2 PCB 전송 높이가 950mm 인 경우의 컴포넌트 트롤리
6
(1) 전송 높이 830mm 에서 950mm 까지를 위한 가이드 구멍
(2) 컴포넌트 트롤리 테이블
설계 방식에서는 인간 공학 및 안전한 작동에 큰 비중을 두었습니다.
– 트롤리는 쉽게 움직입니다.
– 컴포넌트 트롤리에 전원 및 압축 공기를 공급하기 위해 케이블을 연결할 필요가 없습니다. 통
신 인터페이스도 마찬가지입니다.
– 컴포넌트 트롤리는 결합 장치를 사용하여 장비에 밀어넣거나 장비에서 끌어낼 수 있습니다.
이 장치에 대한 설명은 229
페이지의 5 장 5.9 단원에서 확인할 수 있습니다 . 이 장치는 안전
, 공급 및 통신 회로에 통합하며 이 회로에서 분리할 수 있습니다 . 전자 근접 스위치가 컴포넌
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.3 컴포넌트 트롤리
265
트 트롤리가 올바르게 결합되었는지 여부를 알려줍니다.
– 컴포넌트 트롤리는 너무도 정밀하게 실장기에 장착되므로 0201 컴포넌트를 처리하는 데 훨
씬 적합합니다.
– 컴포넌트 트롤리는 몇 가지 간단한 작업만으로 PCB 전송 높이 830mm, 900mm, 930mm,
950mm 로 조절할 수 있습니다.
– 테이프 컨테이너에는 지름이 최대 15"(19" 까지 선택 가능 ) 인 테이프 릴이 들어있습니다.
– 컴포넌트 트롤리마다 고유의 ID 번호가 있습니다.
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.3 컴포넌트 트롤리 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
266
6.3.1 컴포넌트 트롤리 구조
컴포넌트 트롤리는 필수적으로 섀시, 피더가 장착되어 있는 컴포넌트 피더 테이블 , 통신 장치 ,
테이프 릴 및 폐기물 컨테이너로 구성되어 있습니다.

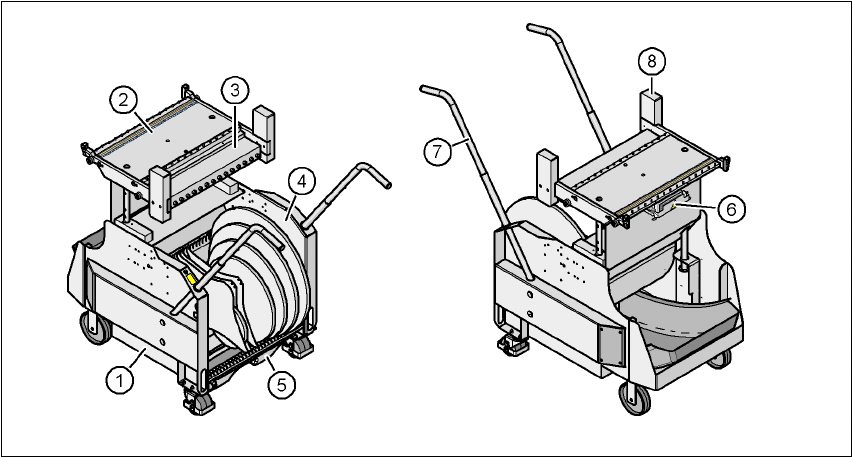

그림 6.3 - 3 컴포넌트 트롤리 : 앞모습과 뒷모습
(1) 섀시
(2) 컴포넌트 피더 테이블
(3) 통신 장치
(4) 테이프 릴 컨테이너
(5) 폐 테이프 컨테이너
(6) 벌크 케이스 피더의 전원공급장치 , 통신 , 안전 루프 및 압축 공기 공급을 위한 인터페이스
(7) 손잡이
(8) 핸드가드
