사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취 급 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.3 컴포넌트 트롤리 271 6 그림 6.3 - 6 벌 크 케이스 피 더 용 압축 공기 공급 장치 6 (1) 컴포넌트 피 더 테이블의 실 링 플러그 (2) 컴포넌트 피 더 테이블 (3) 벌크 케 이스 피 더용 압축 공기 공급 장치 (4) 나 사 DIN 912, M8x20…
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.3 컴포넌트 트롤리 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
270
6.3.4.1 PCB 전송 높이에 따른 테이프 릴의 지름
6
6.3.5 컴포넌트 트롤리용 외부 전원공급장치
셋업 변경에 필요한 시간을 최대한 줄이기 위해 컴포넌트 트롤리를 특수한 외부 위치에서 미리
셋업할 수 있습니다 . 작동에 대해 준비시키기 위해 그 곳에서 피더 기능 및 설정을 확인할 수 있
습니다 . 이 목적을 위해 Siemens 는 외부 전원 공급 장치를 제공합니다. 이것은 컴포넌트 트롤
리에 필요한 전원과 압축 공기를 공급하기 위해 사용됩니다.
기술 정보
키트에는 유럽 표준 주 전원 케이블 , 미국 표준 주 전원 케이블 및 전원 공급 장치와 컴포넌트 트
롤리 연결 케이블이 포함되어 있습니다.
6.3.6 벌크 케이스 피더용 압축 공기 공급 장치
벌크 케이스 피더가 작동하려면 압축 공기가 필요합니다 . 따라서 저희는 벌크 케이스 피더용 압
축 공기 공급 장치를 별도 옵션으로 제공합니다.
이 장치는 설치가 간단합니다 . 먼저 컴포넌트 피더 테이블 ( 항목 2) 의 압축 공기 연결에서 실링
플러그 ( 항목 1) 를 떼어내십시오 . 그리고 나사 DIN 912, M8x20( 항목 4) 2 개를 사용하여 압축
공기 공급장치 ( 항목 3) 를 컴포넌트 피더 테이블 ( 항목 2) 에 고정시키십시오 . 압축 공기 공급
장치의 뒤에는 고정 클립 ( 항목 5) 이 있습니다. 이 클립은 벌크 케이스 피더를 컴포넌트 트롤리
에 단단히 고정시키며 압축 공기 공급 장치가 올바르게 작동하도록 해줍니다.
선택사양 -
세 번째 테이프 릴용 지지대가
있는 경우
컴포넌트 트롤리의
PCB 전송 높이 테이프 릴 지름 테이프 릴 지름
830mm 17" 15"
900mm 19" 17"
930mm 19" 17"
950mm 19" 19"
본선 전압 230 VAC ± 5 %
120 VAC ± 5 %
압축 공기 연결 최대 1.0MPa(10 바 )
출력 압력 밸브를 사용하여 조절할 수 있습니다.
사용자 매뉴얼 SIPLACE HF 시리즈 6 컴포넌트 취급
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 6.3 컴포넌트 트롤리
271
6

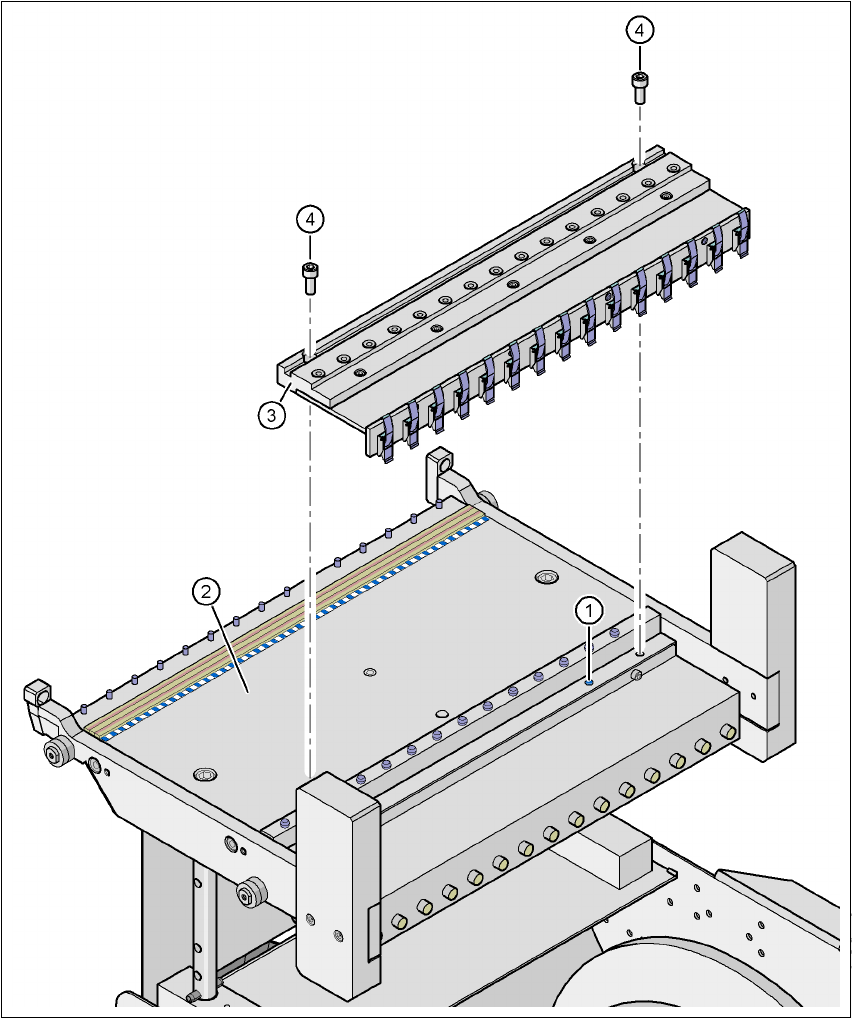

그림 6.3 - 6 벌크 케이스 피더용 압축 공기 공급 장치
6
(1) 컴포넌트 피더 테이블의 실링 플러그
(2) 컴포넌트 피더 테이블
(3) 벌크 케이스 피더용 압축 공기 공급 장치
(4) 나사 DIN 912, M8x20
(5) 고정 클램프
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.3 컴포넌트 트롤리 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
272
6.3.7 3 x 8mm 피더용 중형 테이프 릴 지지대
3 x 8mm S 피더 유형은 컴포넌트를 3 개 트랙 위의 픽업 위치로 전송합니다 . 2 개의 외부 트랙
용 테이프 릴은 테이프 컨테이너 안의 분할판 사이에 있습니다. 중형 테이프 릴은 2 개의 외부 트
랙용 테이프 릴 위에 배치되어 있습니다.
따라서 중형 테이프 릴을 위해 다음이 필요합니다.
– 테이프 릴 홀더 ( 항목 1) 를 고정할 어댑터 플레이트 1 개
– 매 2 개의 피더 당 테이프 릴 홀더 ( 항목 2) 1 개
– 컴포넌트 피더 테이블의 위치 1 에 있는 테이프 릴 홀더용 단축 공전 도르래 (항목 3)
어댑터 플레이트는 4 개의 납작머리 나사로 컴포넌트 트롤리 내부에 고정하며 테이프 릴 홀더는
어댑터 플레이트의 사각형
입구 안으로 삽입합니다.
6

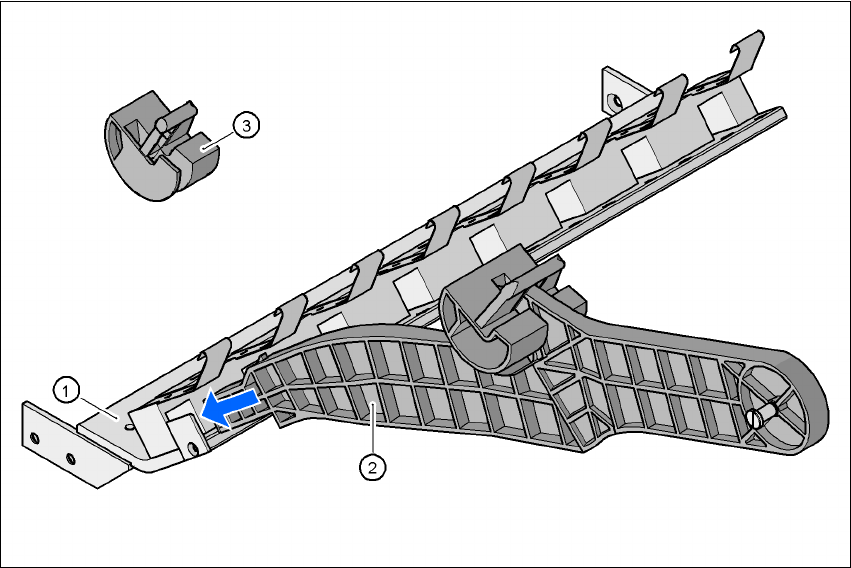

그림 6.3 - 7 3 x 8mm 피더용 중형 테이프 릴 지지대
(1) 어댑터 플레이트
(2) 테이프 릴 홀더
(3) 공전 도르래 , 단축
