6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HF 시리즈
6.5 매트릭스 트레이 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
280
*) 와플 트레이 캐리어 6
6.5.2.2 전기적 정격
6
6.5.2.3 소음 방출
6
6.5.2.4 허용되는 환경적 요소
6
공차를 포함한 컴포넌트 및 와플 트
레이의 최고 높이
레벨이 모두 채워진 경우
레벨 하나만 비어있는 경우
레벨 2 개가 비어있는 경우
8.5mm
19.5mm
31.5mm
8.5mm
19.5mm
-
타워 1(XL) 타워 2
공급 전압
3 x 400VAC, 50Hz(유럽 )
3 x 208VAC, 60Hz(미국 )
전류 총합 1.5kW
정격 전류
3 x 400VAC 에서 2.7A
3 x 208VAC 에서 4.2A
퓨즈 3 x 16A
최대 소비자의 정격 전력 소비 2A
최대 소음 방출 74dB(A)
실내 온도15°C 와 35°C 사이
대기 습도
30 - 75 %
( 장비에 응결이 발생할 수 있으므로 평균적으로
45% 를 넘지 않도록 합니다)
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.1 노즐 체인저
281
7 스테이션 확장
7.1 노즐 체인저
노즐 체인저는 종류가 다른 컴포넌트를 처리할 수 있는 실장 헤드의 유연성을 크게 향상시켜줍니
다 . 실장 프로그램에 노즐 체인저가 필요한 경우 실장 헤드가 자동으로 이전 노즐을 노즐 홀더에
반환하고 새 노즐을 픽업합니다. 진공 검사 중에 분리한 노즐도 신속하게 교체할 수 있습니다.
이것이 수동으로 하는 것보다 훨씬 더 정확하고 빠르게 노즐 체인저에서 노즐을 픽업합니다. 소
형 컴포넌트를 실장하는 경우 노즐 교체 중에 편심률을 최소화하는 것이 필수적입니다.
7.1.1 12 세그먼트 Collect&Place 헤드용 노즐 체인저
이 노즐 체인저에는 매거진을 최대 5 개까지 장착할 수 있으며 이 매거진 각각에는 노즐 홀더 12
개가 있습니다. 매거진의 장착은 공통적인 지원사항입니다. 매거진은 평행 핀 두 개를 사용하여
중심에 위치하며 클립을 통해 고정됩니다.
7

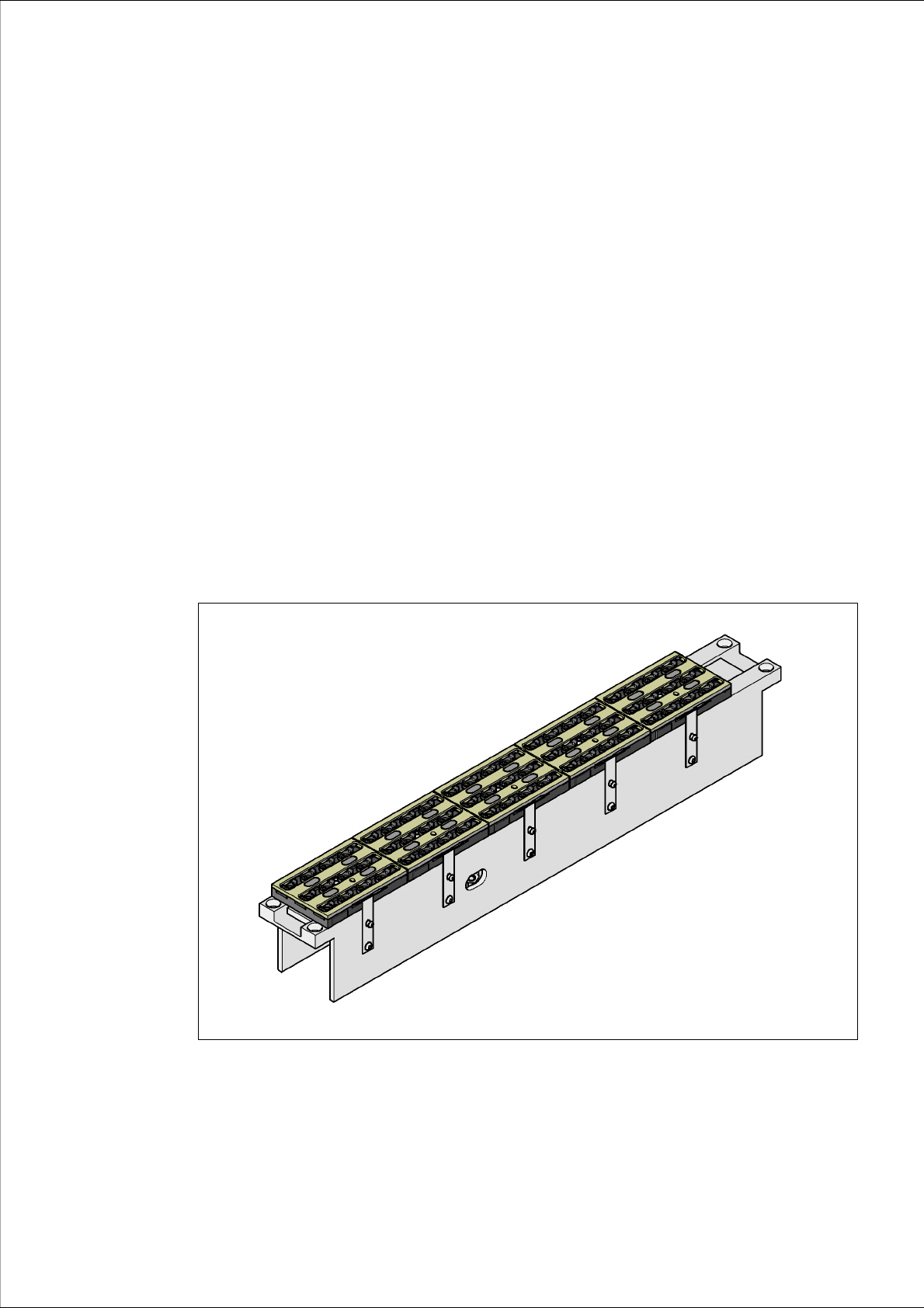

그림 7.1 - 1 12- 세그먼트 Collect&Place 헤드용 노즐 체인저
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.1 노즐 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
282
7.1.1.1 HF 장비의 C&P 12 헤드용 노즐 체인저의 위치
12 세그먼트 Collect&Place 헤드의 위치 1 과 3 에 노즐 체인저를 한 개 또는 두 개 설치할 수 있
습니다(그림 7.1 - 2
의 항목 1 과 2). 위치 2 와 4 에 노즐 체인저를 하나씩 설치할 수 있습니다
. 이렇게 해서 전체 용량은 노즐 체인저 6 개가 되고 이 안에 매거진 30 개 노즐 홀더가 총 360 개
들어있습니다.
7

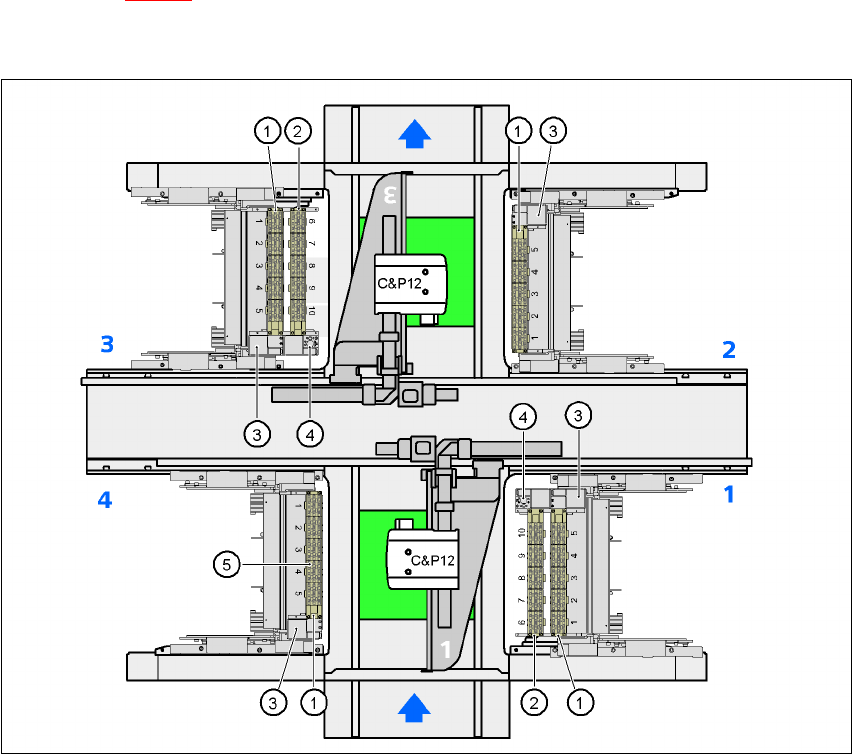

그림 7.1 - 2 HF 장비에서 12 세그먼트 Collect&Place 헤드용 노즐 체인저의 위치
7
(1)노즐 체인저 , "1 열 "
(2)노즐 체인저 , "2 열 "
(3)컴포넌트 리젝트 빈
(4)노즐 분리 장치 및 리젝트 빈
(5)노즐 매거진
