사용자 매뉴얼 SIPLACE HF 시리즈 7 스 테 이션 확 장 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.1 노즐 체인저 283 7.1.1.2 HF/3 장비에서 C&P 12 헤드용 노즐 체인저의 위치 12 세그먼트 Collect&Place 헤드의 위치 1 과 3 및 4 에 노즐 체인저를 한 개 또 는 두 개 설 치 할 수 있 습니 다(그 림 7.1 - 2…
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.1 노즐 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
282
7.1.1.1 HF 장비의 C&P 12 헤드용 노즐 체인저의 위치
12 세그먼트 Collect&Place 헤드의 위치 1 과 3 에 노즐 체인저를 한 개 또는 두 개 설치할 수 있
습니다(그림 7.1 - 2
의 항목 1 과 2). 위치 2 와 4 에 노즐 체인저를 하나씩 설치할 수 있습니다
. 이렇게 해서 전체 용량은 노즐 체인저 6 개가 되고 이 안에 매거진 30 개 노즐 홀더가 총 360 개
들어있습니다.
7
그림 7.1 - 2 HF 장비에서 12 세그먼트 Collect&Place 헤드용 노즐 체인저의 위치
7
(1)노즐 체인저 , "1 열 "
(2)노즐 체인저 , "2 열 "
(3)컴포넌트 리젝트 빈
(4)노즐 분리 장치 및 리젝트 빈
(5)노즐 매거진
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.1 노즐 체인저
283
7.1.1.2 HF/3 장비에서 C&P 12 헤드용 노즐 체인저의 위치
12 세그먼트 Collect&Place 헤드의 위치 1 과 3 및 4 에 노즐 체인저를 한 개 또는 두 개 설치할
수 있습니다(그림 7.1 - 2
의 항목 1 과 2). 위치 2 에 노즐 체인저를 한 개 설치할 수 있습니다.
이렇게 해서 전체 용량은 노즐 체인저 7 개가 되고 이 안에 매거진 35 개 노즐 홀더가 총 420 개
들어있습니다.
7

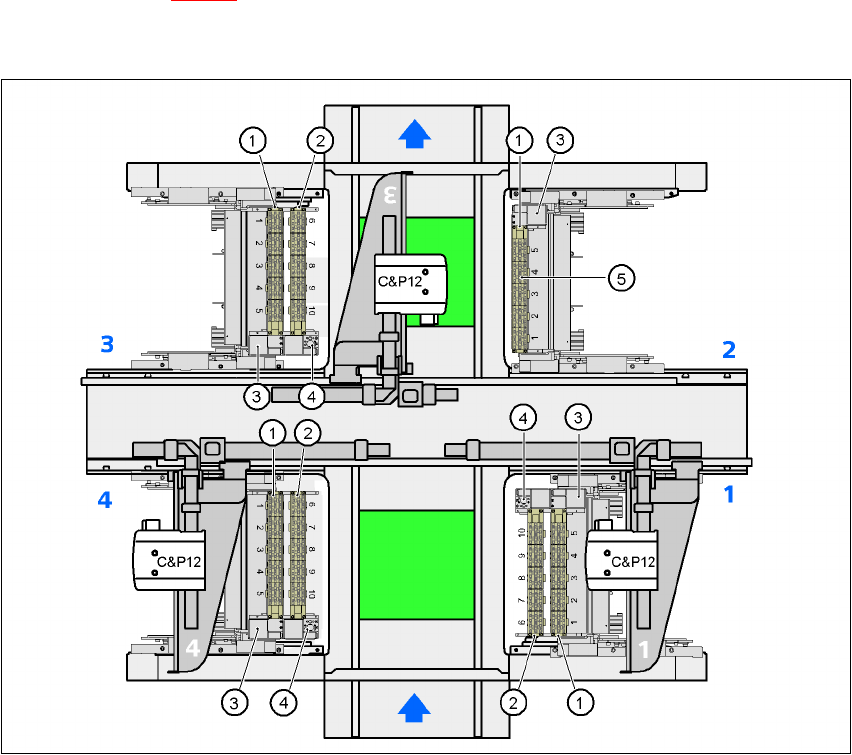

그림 7.1 - 3 HF/3 장비에서 12 세그먼트 Collect&Place 헤드용 노즐 체인저의 위치
7
(1)노즐 체인저 , "1 열 "
(2)노즐 체인저 , "2 열 "
(3)컴포넌트 리젝트 빈
(4)노즐 분리 장치 및 리젝트 빈
(5)노즐 매거진
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.1 노즐 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
284
7.1.1.3 기술 정보
7
7.1.1.4 조립
"1 열 " 노즐 체인저 ( 그림 7.1 - 2 및 7.1 - 3 참조)는 각각 컴포넌트 트롤리 결합 장치에 장착
됩니다 . "2 열 " 노즐 체인저에 대해서는 추가 조립 키트가 있습니다 . 이 키트는 분리 장치 및 노
즐 리젝트 빈으로 구성됩니다(7.1.1.9
단원 참조).
7

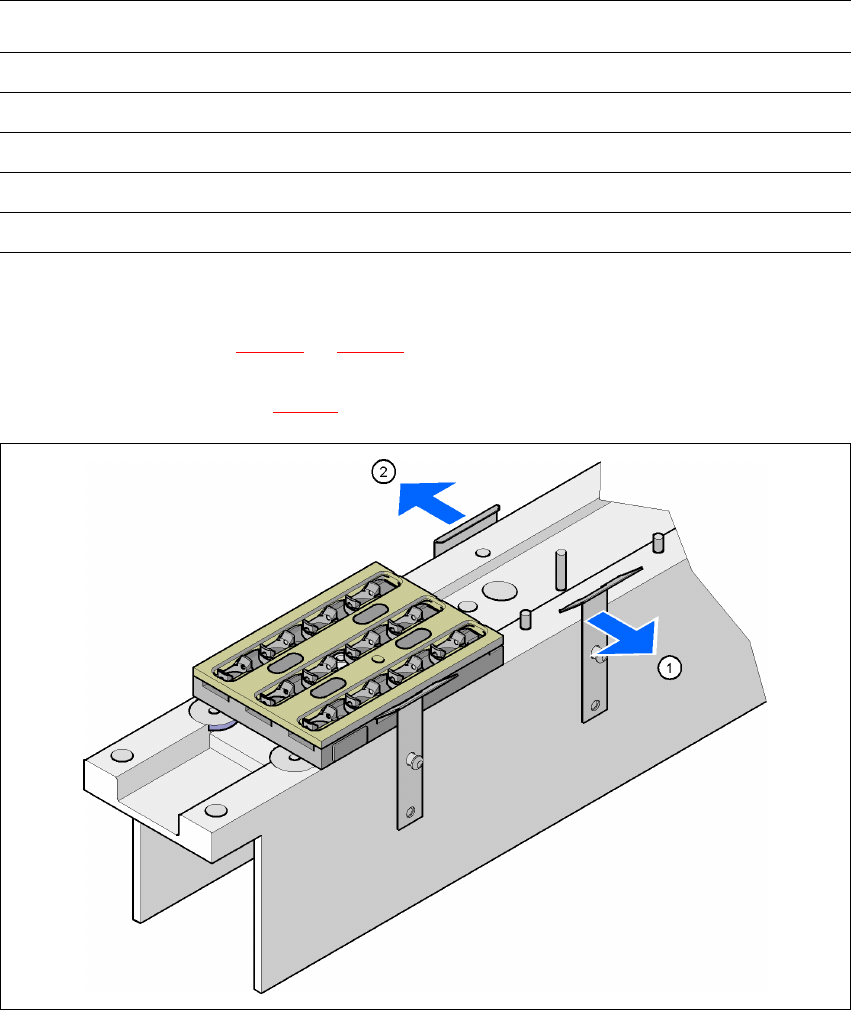

그림 7.1 - 4 조립 위치
(1)스프링 훅이 오퍼레이터 쪽을 향함
(2)고정 클램프는 PCB 컨베이어 쪽을 향함
움직이는 스프링 훅은 항상 오퍼레이터 쪽을 향하고 고정 클램프는 항상 PCB 컨베이어 쪽을
향하도록 노즐 체인저를 배열하십시오 .
12- 세그먼트 Collect&Place 헤드용 노즐 체인저
크기 (L x W x H) 449 x 62.7 x 77.7mm³
노즐 홀더 개수 60
노즐 유형 9 xx
고정판을 열고 닫는데 걸리는 시간 <200ms
압축 공기 연결 0.48MPa(4.8 바 )
