7.1.1.5 기능 설명
노즐이 노즐 홀더에 장착되고 이동식 고정판에 의해 고정됩니다 . 압축 공기 실린더는 고정판을
6mm 이동시킵니다. 고정판의 위치에 따라 노즐이 모두 고정되거나 고정이 해제될 수 있습니다
. 고정판의 기본 위치 즉 , 작업에 사용되는 노즐 체인저가 없는 경우의 위치는 " 잠김 "입니다.
노즐 체인저의 각 매거진에는 위치 탐지를 위한 포지셔닝 피듀셜이 있습니다 . 이 매거진 위치는
"1 열 " 의 경우 1 부터 5 까지 , "2 열 " 의 경우 6 부터 10 까지 연속적으로 번호가 부여됩니다(그
림 7.1 - 2
및 7.1 - 3 참조). 매거진에 있는 노즐 홀더 12 개에 대해서도 연속적으로 번호가 부
여됩니다(그림 7.1 - 5
참조).
참고 7
요청시 특수 매거진을 사용할 수 있으며 ( 세부사항은 SIEMENS L&A 로 문의 ) 이 매거진은 번
호가 다르게 매겨집니다.
노즐 픽업 7
– Collect&Place 헤드 Z 축이 아래로 이동합니다.
– 고정판 (그림 7.1 - 5
의 항목 2) 이 열리고 노즐이 해제됩니다.
– 노즐은 Collect&Place 헤드의 슬리브에 의해 픽업됩니다.
– Z 축이 위로 이동합니다.
노즐 안착 7
– 고정판 (그림 7.1 - 5 의 항목 5) 이 열리고 노즐 홀더가 해제됩니다.
– Collect&Place 헤드 Z 축이 아래로 이동하여 노즐을 안착시킵니다.
– 고정판이 닫힙니다.
– Collect&Place 헤드 Z 축이 위로 이동합니다.
결함 노즐 폐기 7
– Collect&Place 헤드 Z 축이 폐기 장치 ( 그림 7.1 - 3 및 7.1 - 2 의 항목 4) 를 향해 아래로
14 mm 이동하므로 폐기 노즐이 폐기 장치의 구멍 안으로 들어가게 됩니다.
– Z 축은 다시 위로 이동하며 노즐은 스프링 와이어에 의해 슬리브에서 분리됩니다.
– 그러면 노즐이 리젝트 빈으로 떨어집니다.
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.1 노즐 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
286

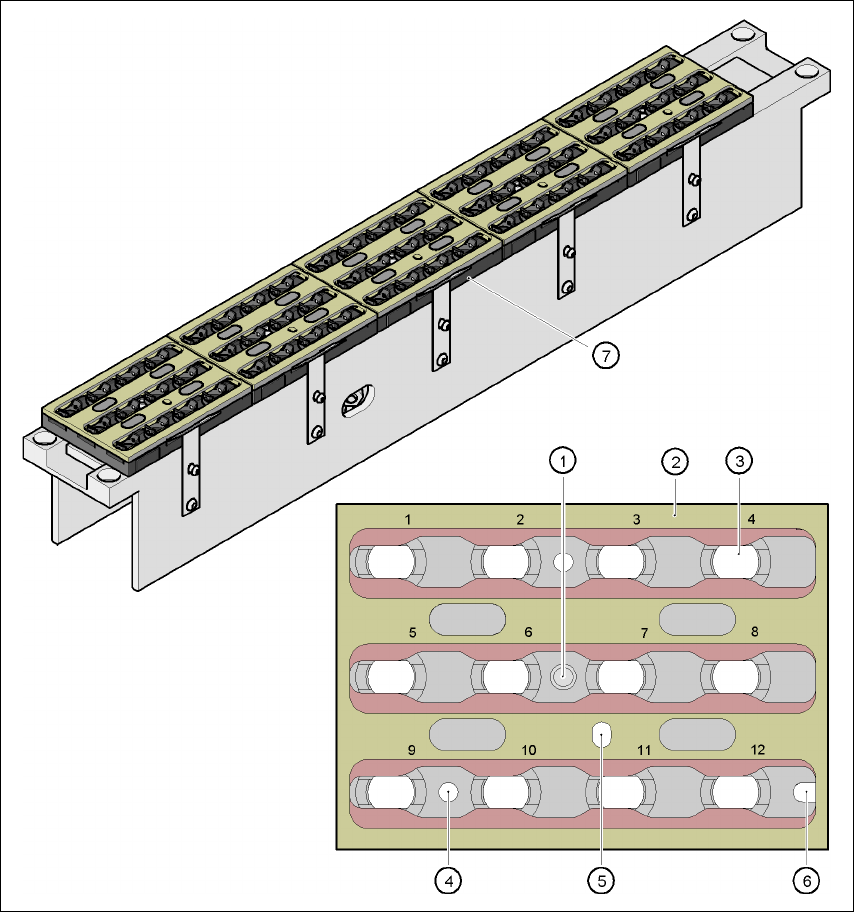

그림 7.1 - 5 매거진 및 노즐 가라지
(1) 포지셔닝 피듀셜
(2) 고정판
(3) 노즐 가라지
(4) 매거진의 센터링을 위한 평행 핀 구멍
(5) 슬라이드 메커니즘의 평행 핀 구멍
(6) 매거진의 센터링을 위한 평행 핀 슬롯
(7) 매거진
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.1 노즐 체인저
287
7.1.1.6 작동에 관한 참고 사항
어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을 붙이
십시오 .
참고 7
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다. 7
고정판을 열고 노즐 홀더에 노즐을 위치시킵니다.
고정판을 닫아 노즐이 매거진에서 떨어지지 않도록 합니다.
주의 7
매거진을 보충하기 전에 Collect&Place 헤드 위의 모든 노즐이 자신의 매거진으로 돌아왔
는지 확인합니다. 7
노즐 체인저 설정은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다.
참고 7
컴포넌트가 매거진 위로 떨어지지 않도록 하십시오 . 컴포넌트가 떨어진 경우 고정판의 작동
을 방해할 수 있습니다.
컴포넌트가 자유 피더 로케이션 위로 떨어지지 않도록 하십시오 . 컴포넌트는 자성 막대에 붙
게 됩니다. 피더가 컴포넌트 테이블에 올바르게 위치하지 않은 경우 생산 작업이 중단될 수
있습니다. 그러므로 정기적으로 매거진과 자유 로케이션을 청소해야 합니다.
