사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.1 노즐 체인저
297
7.1.2.6 작동에 관한 참고 사항
매거진은 같은 노즐군에 속하는 종류가 다른 노즐로 채울 수 있습니다. 예를 들어 8x 매거진
은 821, 822, 823 유형의 노즐로 , 9x 매거진은 911, 914 등으로 채울 수 있습니다.
참고 7
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다. 7
고정판을 열고 노즐 홀더에 노즐을 위치시킵니다.
고정판을 닫아 노즐이 매거진에서 떨어지지 않도록 합니다.
주의 7
매거진을 보충하기 전에 Collect&Place 헤드 위의 모든 노즐이 자신의 매거진으로 돌아왔
는지 확인합니다. 7
노즐 체인저 설정은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다.
참고 7
컴포넌트가 매거진 위로 떨어지지 않도록 하십시오 . 컴포넌트가 떨어진 경우 고정판의 작동
을 방해할 수 있습니다.
컴포넌트가 자유 피더 로케이션 위로 떨어지지 않도록 하십시오 . 컴포넌트는 자성 막대에 붙
게 됩니다. 피더가 컴포넌트 테이블에 올바르게 위치하지 않은 경우 생산 작업이 중단될 수
있습니다. 그러므로 정기적으로 매거진과 자유 로케이션을 청소해야 합니다.
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.1 노즐 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
298
7.1.2.7 매거진 변경
매거진을 떼어내려면 매거진에서 스프링 훅 ( 항목 1) 을 누르고 틀에서 해당 매거진을 들어올
리십시오 .
7

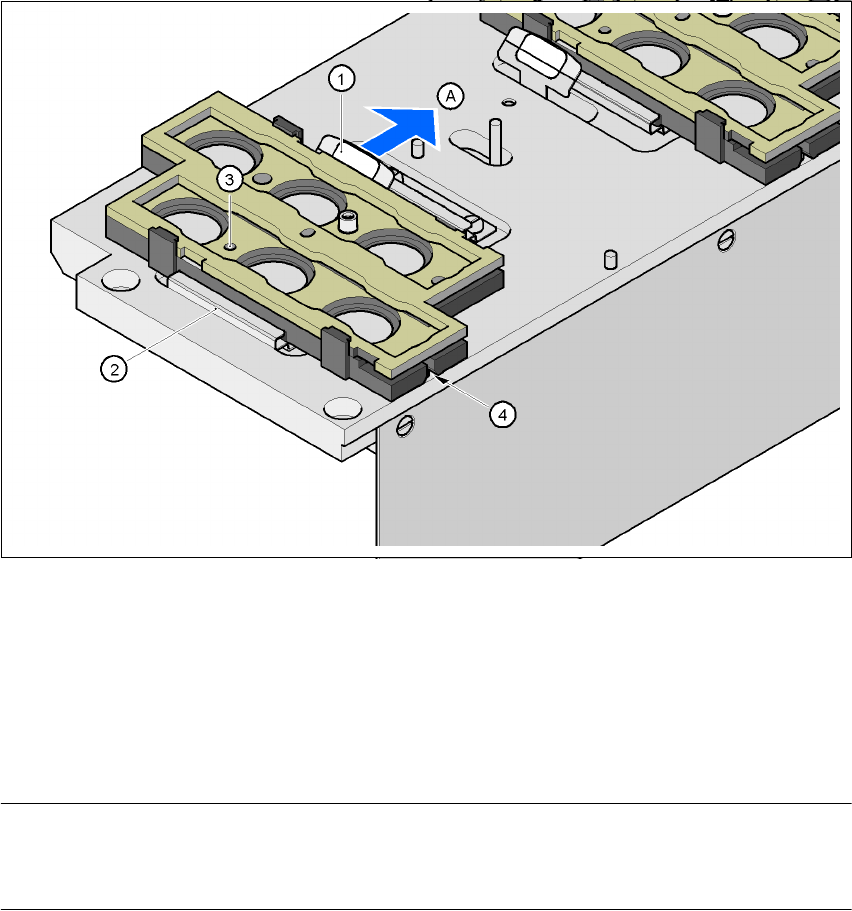

그림 7.1 - 14 매거진 변경
(1) 스프링 훅
(2) 고정 클램프
(3) 센터링 홀
(4) 슬롯
(A) 스프링 훅을 눌러 매거진으로부터 벗겨냅니다.
참고
센터링 핀이 센터링 구멍 ( 항목 3) 및 슬롯 ( 항목 4) 안으로 들어갈 수 있도록 매거진을 삽입했
는지 확인합니다. 7
먼저 센터링 구멍( 항목 3)과 슬롯(항목 4)이 있는 매거진의 옆쪽을 바닥에 위치시킵니다. 매
거진의 두 개의 노브가 고정 클램프 ( 항목 2) 로 미끄러져 들어가야 합니다.
매거진에서 스프링 훅을 누르십시오 .
매거진을 눌러 바닥과 평행하게 눕힌 후 누르고 있던 스프링 훅을 놓습니다. 스프링 훅이 잠
깁니다.
7
