사용자 매뉴얼 SIPLACE HF 시리즈 7 스 테 이션 확 장 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.1 노즐 체인저 303 7.1.3.3 HF/3 장비에서 TWIN 헤드용 노즐 체인저의 위치 TWIN 헤드의 위치 3 에 노즐 체인저를 설치 할 수 있 습니 다. 이 로 써 총 용 량 은 매거 진 12 개가 되며 이 안에는 노즐 홀 더 총 24 개가 들어있 습니 다.…
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.1 노즐 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
302
7.1.3.2 HF 장비에서 TWIN 헤드용 노즐 체인저의 위치
TWIN 헤드용 노즐 체인저는 위치 1 과 3 에 설치할 수 있습니다(그림 7.1 - 18 의 항목 1). 이
로써 총 용량은 노즐 체인저 2 개가 되며 이 안에는 매거진 24 개와 노즐 홀더 총 48 개가 들어있
습니다.
7

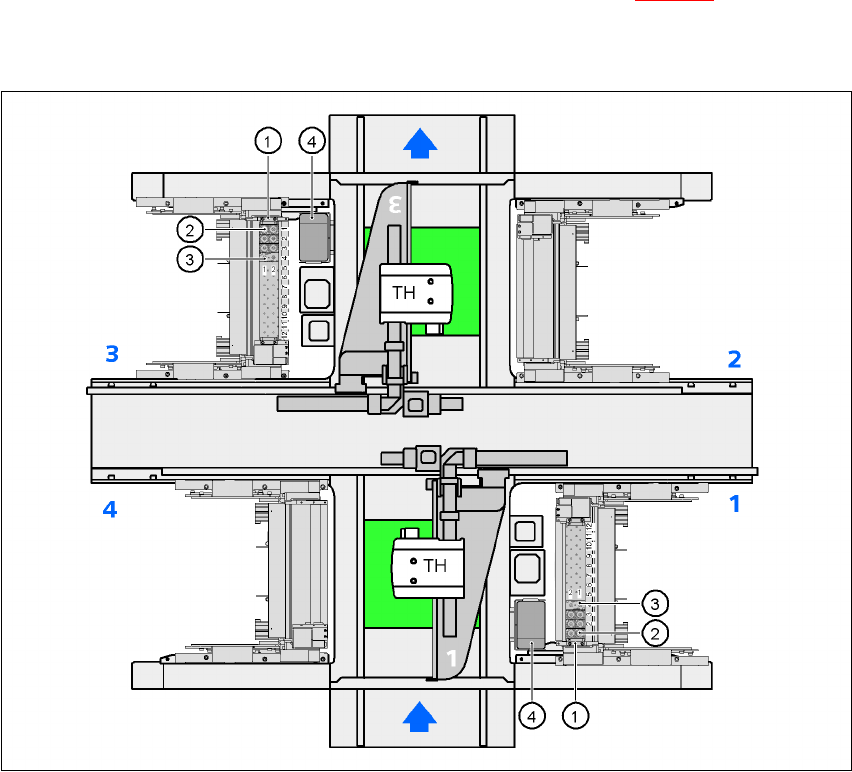

그림 7.1 - 18 HF 장비에서 TWIN 헤드용 노즐 체인저의 위치
(1)노즐 체인저
(2)기본 매거진
(3)특수 노즐 또는 그리퍼용 매거진
(4)컴포넌트 리젝트 빈
7
7
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.1 노즐 체인저
303
7.1.3.3 HF/3 장비에서 TWIN 헤드용 노즐 체인저의 위치
TWIN 헤드의 위치 3 에 노즐 체인저를 설치할 수 있습니다. 이로써 총 용량은 매거진 12 개가
되며 이 안에는 노즐 홀더 총 24 개가 들어있습니다.
7

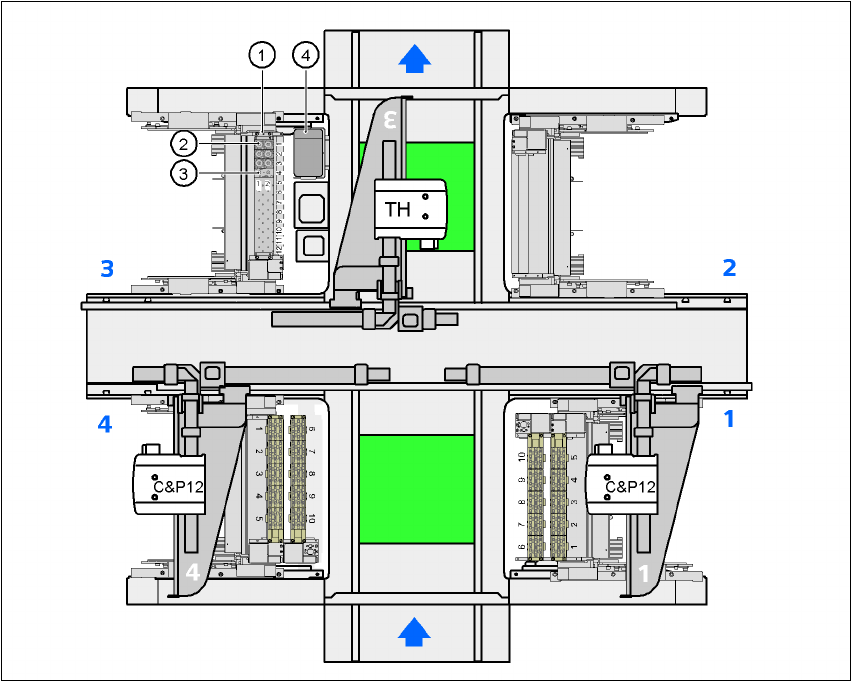

그림 7.1 - 19 HF/3 장비에서 TWIN 헤드용 노즐 체인저의 위치
(1)노즐 체인저
(2)기본 매거진
(3)특수 노즐 또는 그리퍼용 매거진
(4)컴포넌트 리젝트 빈
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.1 노즐 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
304
7.1.3.4 조립
노즐 체인저는 컴포넌트 트롤리 결합 장치에 장착합니다.
7

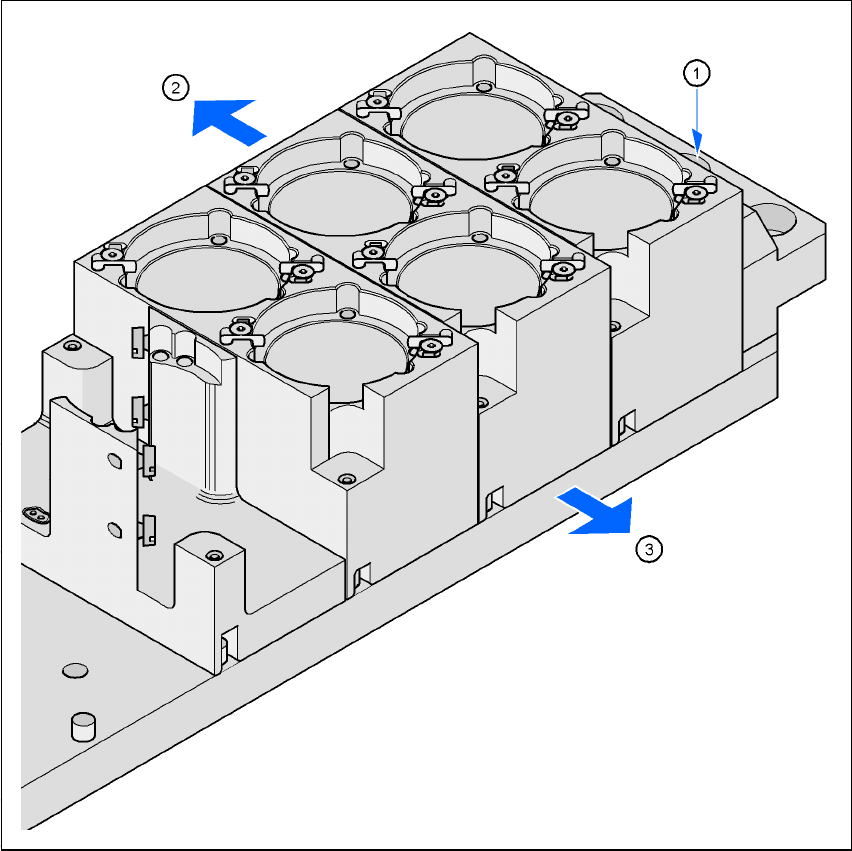

그림 7.1 - 20 조립 위치
(1)마킹 홀
(2)오퍼레이터 쪽
(3)화살표는 PCB 컨베이어 쪽을 향함
7
마킹 홀 ( 항목 1) 이 오퍼레이터가 볼 때 왼쪽에 오도록 노즐 체인저를 배열하십시오 .
