7.1.3.5 기능 설명
기본 노즐용 매거진에는 위치 탐지를 위한 포지셔닝 피듀셜이 한 개 있는 반면 특수 노즐 / 그리
퍼용 매거진에는 두 개가 있습니다. 노즐은 홀더에 있는 볼로 고정합니다 . 그러면 DP 축의 회전
방향에 따라 고정을 하거나 제거를 위해 해제할 수 있습니다.
7

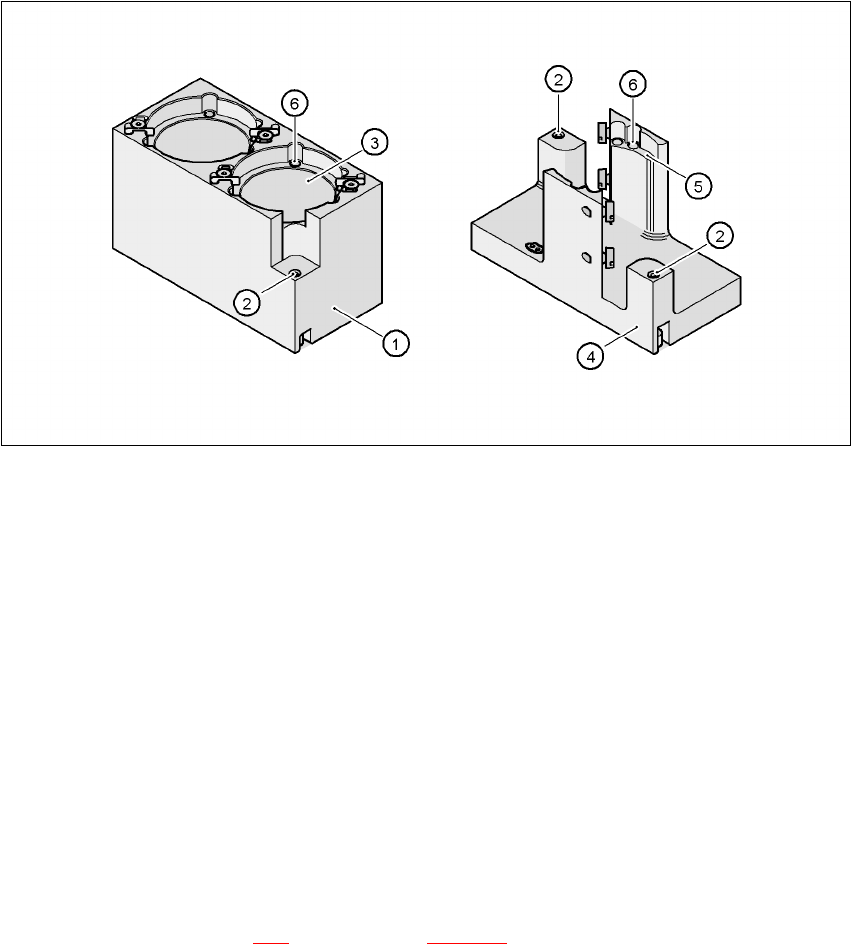

그림 7.1 - 21 기본 및 특수 노즐용 매거진
(1)기본 매거진
(2)포지셔닝 피듀셜
(3)노즐 가라지
(4)특수 노즐 또는 그리퍼용 매거진
(5)노즐 가라지
(6)노즐 고정용 볼
7.1.3.6 컴포넌트 리젝트 빈
SIPLACE TWIN 헤드용 컴포넌트 리젝트 빈을 설치할 수 있습니다 . 이 리젝트 빈은 미세 조정
비전 모듈 옆에 설치합니다(294
페이지의 그림 7.1 - 12 참조).
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.1 노즐 체인저 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
306
7
그림 7.1 - 22 컴포넌트 리젝트 빈
7.1.4 그리퍼 및 특수 노즐
SIPLACE 실장기는 표준 SMT 스펙트럼 이외에 삽입 실장형 기술을 기반으로 하는 컴포넌트 및
OSC 컴포넌트를 처리할 수 있습니다 . SIEMENS L&A 는 또한 특수 노즐 및 그리퍼를 병행하여
지속적으로 개발하고 있습니다.
최대 속도 , 정밀도 및 유연성으로 실장 작업을 진행하기 위해 모든 실장 헤드에 대해 특수 노즐
을 사용할 수 있습니다 . 자동 노즐 체인저를 사용하는 것도 제품 변경 시 발생하는 셋업 시간을
단축시킵니다.
SIEMENS L&A 는 Pick&Place 헤드용으로 기계적 그리퍼를 공급할 수 있습니다 . 컴포넌트 표
면이 노즐로 흡입하기에 적절치 않다면 기계적 그리퍼로 픽업 및 실장할 수 있습니다 . 그리퍼에
는 두 종류가 있으며 이들의 기능은 두 그룹으로 나눌 수 있습니다.
– 바깥쪽 에지에 컴포넌트를 장착
하는 그리퍼
– 안쪽 에지에 컴포넌트를 장착하는 그리퍼
특수 노즐 및 그리퍼에 대한 사항은 SIEMENS L&A 를 통해 확인할 수 있습니다. 특수 노즐 및
그리퍼 생산에 대해서도 SIEMENS L&A 에 문의하시기 바랍니다.
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.2 TWIN 헤드용 컴포넌트 카메라 , FC 카메라
307
7.2 TWIN 헤드용 컴포넌트 카메라 , FC 카메라
7.2.1 컴포넌트 카메라 ( 고정식 , P&P ( 유형 20) 8 x 8) 의 구조 ,
FC 카메라
7
그림 7.2 - 1 TWIN 헤드용 컴포넌트 비전 카메라 ( 고정 , P&P( 유형 20) 8x8), FC 카메라
7.2.1.1 기술 정보
7
(1)내부 카메라 및 카메라 앰프가 있는 카메라
하우징
(2)조명 및 렌즈 수준 위에 있는 유리판
컴포넌트 크기 단일 컴포넌트 측정의 경우 0.6 x 0.3mm² 부터 8 x 8mm² 까지
컴포넌트 범위 0201 ~ SO, PLCC, QFP, 소켓 , 플러그 , BGA, 특수 컴포넌트
, 베어 다이 , 플립 칩 , 실드
최소 리드 피치0.25 mm
최소 볼 / 범프 지름 0.08mm
비전 영역 11 x 11mm²
조명 방법 정면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
