7 스 테 이션 확 장 사용자 매뉴얼 SIPLACE HF 시리즈 7.2 T W IN 헤드용 컴포넌트 카메 라 , FC 카메 라 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 308 7.2.1.2 HF 실장기에서 TWIN 헤드용 컴포넌트 비전 카메라의 위치 7 그림 7.2 - 2 HF 실장기에서 TWI N 헤드용 컴포넌트 비전 카메라의 위치 (1) 컴포넌트 비전 카메라 ( 고정 …
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.2 TWIN 헤드용 컴포넌트 카메라 , FC 카메라
307
7.2 TWIN 헤드용 컴포넌트 카메라 , FC 카메라
7.2.1 컴포넌트 카메라 ( 고정식 , P&P ( 유형 20) 8 x 8) 의 구조 ,
FC 카메라
7
그림 7.2 - 1 TWIN 헤드용 컴포넌트 비전 카메라 ( 고정 , P&P( 유형 20) 8x8), FC 카메라
7.2.1.1 기술 정보
7
(1)내부 카메라 및 카메라 앰프가 있는 카메라
하우징
(2)조명 및 렌즈 수준 위에 있는 유리판
컴포넌트 크기 단일 컴포넌트 측정의 경우 0.6 x 0.3mm² 부터 8 x 8mm² 까지
컴포넌트 범위 0201 ~ SO, PLCC, QFP, 소켓 , 플러그 , BGA, 특수 컴포넌트
, 베어 다이 , 플립 칩 , 실드
최소 리드 피치0.25 mm
최소 볼 / 범프 지름 0.08mm
비전 영역 11 x 11mm²
조명 방법 정면 조광 ( 필요에 따라 6 단계로 프로그램 가능 )
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.2 TWIN 헤드용 컴포넌트 카메라 , FC 카메라 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
308
7.2.1.2 HF 실장기에서 TWIN 헤드용 컴포넌트 비전 카메라의
위치
7

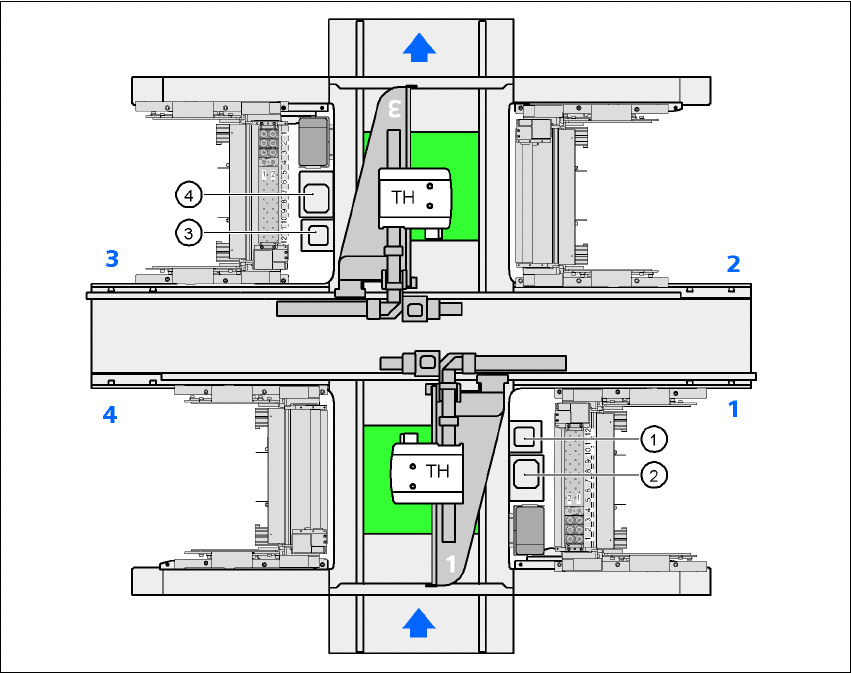

그림 7.2 - 2 HF 실장기에서 TWIN 헤드용 컴포넌트 비전 카메라의 위치
(1)컴포넌트 비전 카메라 ( 고정 , P&P ( 유형 20) 8 x 8) 의 위치 , 위치 1
(2)컴포넌트 비전 카메라 ( 고정 , P&P ( 유형 22) 50 x 40) 의 조립 위치 , 위치 1
(3)컴포넌트 비전 카메라 ( 고정 , P&P ( 유형 20) 8 x 8) 의 조립 위치 , 위치 3
(4)컴포넌트 비전 카메라 ( 고정 , P&P ( 유형 22) 50 x 40) 의 조립 위치 , 위치 3
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.2 TWIN 헤드용 컴포넌트 카메라 , FC 카메라
309
7.2.1.3 HF/3 실장기에서 TWIN 헤드용 컴포넌트 비전 카메라의
위치
7

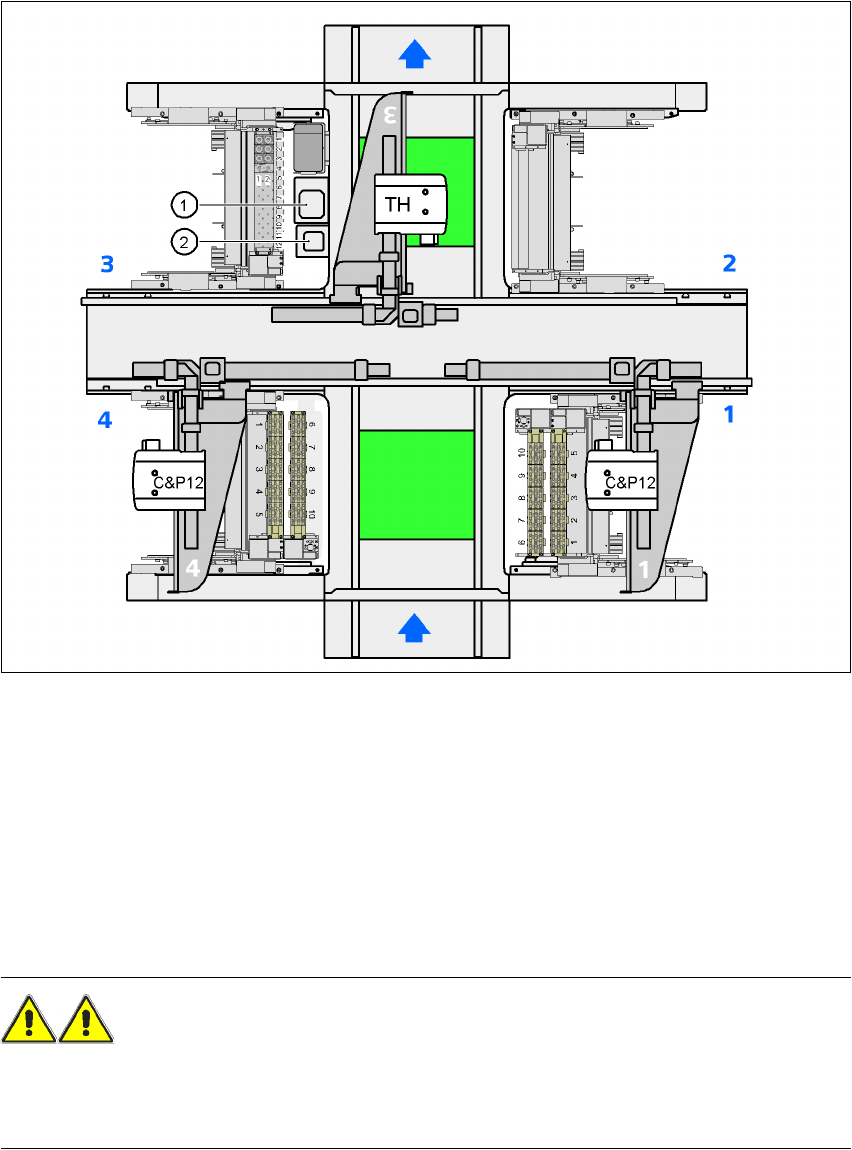

그림 7.2 - 3 HF/3 실장기에서 TWIN 헤드용 컴포넌트 비전 카메라의 위치
(1)컴포넌트 비전 카메라 ( 고정 , P&P ( 유형 22) 50 x 40) 의 위치 , 위치 3
(2)컴포넌트 비전 카메라 ( 고정 , P&P ( 유형 20) 8 x 8) 의 위치 , 위치 3
7.2.2 실장 헤드 교체 중
TWIN 헤드 컴포넌트 카메라에 관한 안전 지침
경고 7
실장 헤드가 TWIN 헤드에서 Collect&Place 헤드로 바뀐 경우 TWIN 헤드의 컴포넌트 비전 카
메라 ( 고정식 , P&P, 유형 22, 50x40, 유형 20, 8x8) 를 제거해야 합니다. 그렇지 않으면
Collect&Place 헤드가 카메라 하우징과 부딪치게 됩니다.
