사용자 매뉴얼 SIPLACE HF 시리즈 7 스 테 이션 확 장 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.3 컴포넌트 바 코 드 스 캐 너 311 컴포넌트 7 컴포넌트 재고를 셋업 파 일에 명기 된 수 량 과 비교하는 것과 같은 작 업 을 위 해 컴포넌트 릴 로부터 데 이터를 읽 을 수 있 습니 다. 각 데 이터 세트가 성공적으로 읽 혀 지면 신호 음 이 발 생합니 다…
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.3 컴포넌트 바코드 스캐너 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
310
7.3 컴포넌트 바코드 스캐너
7.3.1 일반 사항
이 실장 시스템에서는 바코드 스캐너를 사용해 트랙 할당이 올바른지 확인하고 컴포넌트 릴로부
터 컴포넌트 데이터를 읽을 수 있습니다. 바코드 스캐너는 실장 시스템의 두 개의 오퍼레이터 패
널 모두에 설치할 수 있습니다 . 개장 키트에는 컴포넌트 바코드 스캐너 두 개가 들어있습니다.
7

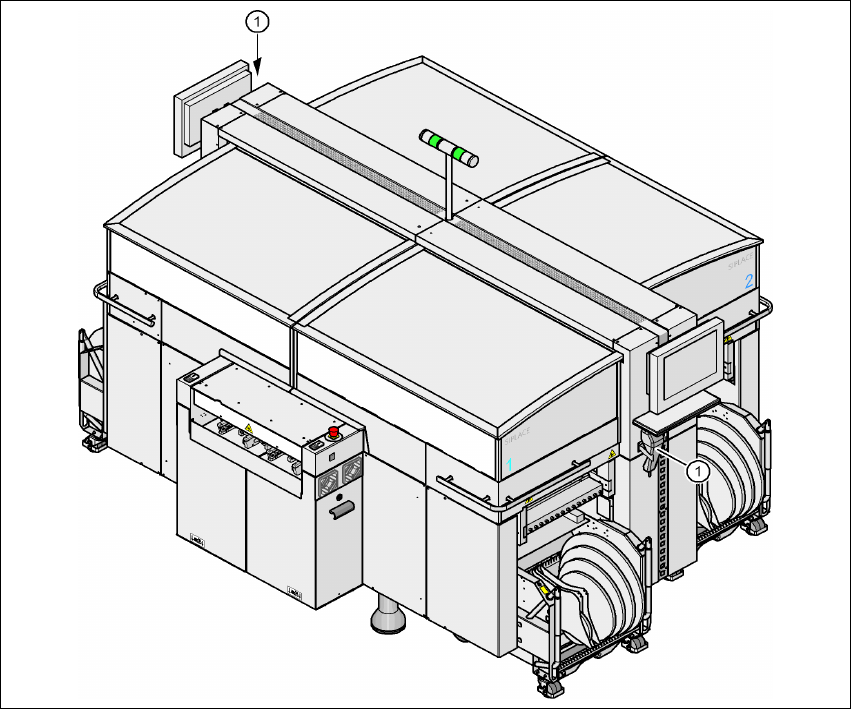

그림 7.3 - 1 컴포넌트 바코드 스캐너
(1) 바코드 스캐너
트랙 할당 7
트랙 할당을 위한 4 자리의 바코드 스트립이 측면 안전 스크린에 붙어있습니다. 첫 번째 자리는
컴포넌트 테이블 (1, 2, 3, 4) 을 식별하기 위해 사용되며 나머지 3 자리는 트랙 번호를 의미합니
다. 또한 바코드 스트립의 양 끝에는 리턴 바코드도 있습니다. 바코드 스트립에는 2 간격의 연속
적인 숫자 (1, 3, 5, 7...) 가 붙으며 각각은 두 개의 트랙을 나타냅니다(바코드 1= 트랙 1 과 2).
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.3 컴포넌트 바코드 스캐너
311
컴포넌트 7
컴포넌트 재고를 셋업 파일에 명기된 수량과 비교하는 것과 같은 작업을 위해 컴포넌트 릴로부터
데이터를 읽을 수 있습니다.
각 데이터 세트가 성공적으로 읽혀지면 신호음이 발생합니다.
참고 7
컴포넌트 바코드 스캐너 옵션은 SIPLACE Pro 컴퓨터에서 구성해야 합니다.
1, 2, 3, 4 중 하나의 숫자로 시작하며 길이가 4 자리인 바코드는 트랙 바코드로 해석합니다. 1,
2, 3, 4 중 하나로 시작하지 않는 기타 모든 바코드는 컴포넌트 바코드로 간주됩니다.
7.3.2 기술 정보
7
컴포넌트 바코드 스캐너
최대 분해도0.13mm
스캔 속도 36 회 / 초 .
레이저 등급 레이저 등급 1
보호 등급 IP 64
치수 225 x 69 x 67mm³
무게 380g
케이블 길이2m
주위 조명의 영향 일반적인 직사광선 및 직접적인 햇빛의 영향은 받지
않음
작동 온도- 10°C ~ + 40°C
대기 습도 최고 90%(비응결)
호환 가능한 바코드 유형코드 39( 표준 / FULL ASCII)
EAN/UPC (ADD ON CODABAR 가 있는 / 없는
제품군
INTERLEAVED 2/5
NORMAL 2/5(5 바 )
(요청에 따라 다른 것도 사용 가능 )
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.4 PCB 바코드 스캐너 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
312
7.4 PCB 바코드 스캐너
7.4.1 개요
PCB 바코드 스캐너를 사용해 바코드를 자동으로 PCB 에 기록하거나 PCB 의 바코드를 읽을 수
있습니다 . PCB 바코드 스캐너는 직렬 인터페이스를 통해 판독 데이터를 전송 컨트롤러로 전송
하며 이 데이터는 이후의 처리를 위해 CAN 버스를 통해 장비 컨트롤러로 전송됩니다.
그림 7.4 - 1 PCB 바코드 블록 다이어그램
7
PCB 바코드는 PCB 컨베이어에 있는 실장기의 입력 쪽에 설치되어 있습니다. 각 장비에 대해 장
치를 최대 4 개까지 개장할 수 있습니다. PCB 위 아래에 있는 바코드 레이블이 이중 컨베이어의
양 트랙에서 모두 스캔할 수 있도록 바코드 스캐너가 장착되어 있습니다.
바코드 스캐너에는 두 종류가 있습니다.
– 1D 바코드 스캐너
이 바코드 스캐너는 바코드를 처리합니다. 7
– 2D 바코드 스캐너
이 바코드 스캐너는 매트릭스 코드를 처리합니다 . 매트릭스 코드는 주로 바코드 레이블 공
간이 충분치 않을 경우에 주로 사용합니다. 2D 바코드 스캐너도 기존의 바코드는 읽
을 수
있습니다. 7
장치 번호
1
바코드
스캐너
위쪽
배전
판
전송
컨트롤러 ,
우측
바코드
스캐너
아래쪽
2
3
바코드
스캐너
위쪽
배전
판
전송
컨트롤러 ,
좌측
바코드
스캐너
아래쪽
4
장비
컨트롤러
스테이션
컴퓨터
SIPLACE Pro
컴퓨터
LAN
CAN
버스
V-24V-24
