7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.4 PCB 바코드 스캐너 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
312
7.4 PCB 바코드 스캐너
7.4.1 개요
PCB 바코드 스캐너를 사용해 바코드를 자동으로 PCB 에 기록하거나 PCB 의 바코드를 읽을 수
있습니다 . PCB 바코드 스캐너는 직렬 인터페이스를 통해 판독 데이터를 전송 컨트롤러로 전송
하며 이 데이터는 이후의 처리를 위해 CAN 버스를 통해 장비 컨트롤러로 전송됩니다.

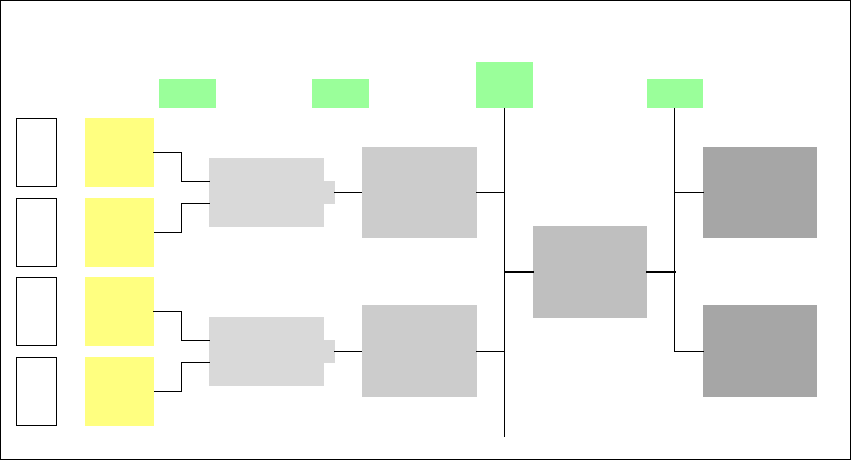

그림 7.4 - 1 PCB 바코드 블록 다이어그램
7
PCB 바코드는 PCB 컨베이어에 있는 실장기의 입력 쪽에 설치되어 있습니다. 각 장비에 대해 장
치를 최대 4 개까지 개장할 수 있습니다. PCB 위 아래에 있는 바코드 레이블이 이중 컨베이어의
양 트랙에서 모두 스캔할 수 있도록 바코드 스캐너가 장착되어 있습니다.
바코드 스캐너에는 두 종류가 있습니다.
– 1D 바코드 스캐너
이 바코드 스캐너는 바코드를 처리합니다. 7
– 2D 바코드 스캐너
이 바코드 스캐너는 매트릭스 코드를 처리합니다 . 매트릭스 코드는 주로 바코드 레이블 공
간이 충분치 않을 경우에 주로 사용합니다. 2D 바코드 스캐너도 기존의 바코드는 읽
을 수
있습니다. 7
장치 번호
1
바코드
스캐너
위쪽
배전
판
전송
컨트롤러 ,
우측
바코드
스캐너
아래쪽
2
3
바코드
스캐너
위쪽
배전
판
전송
컨트롤러 ,
좌측
바코드
스캐너
아래쪽
4
장비
컨트롤러
스테이션
컴퓨터
SIPLACE Pro
컴퓨터
LAN
CAN
버스
V-24V-24
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.4 PCB 바코드 스캐너
313
7

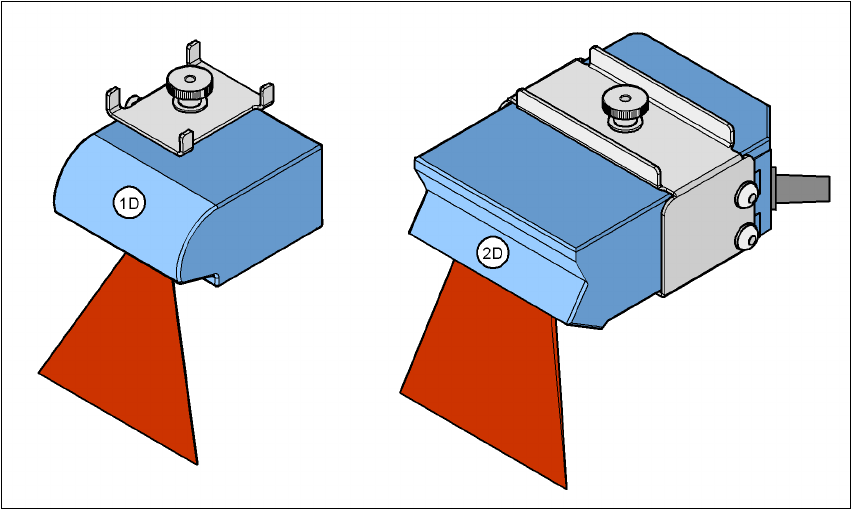

그림 7.4 - 2 1D 및 2D 바코드 스캐너
PCB 바코드 스캐너는 고정장치를 통해 프로파일드 레일의 위 / 아래에 고정됩니다. 또한 원하는
대로 프로파일드 레일 위의 위치를 지정할 수 있으며 바코드 라벨에 대하여 배치됩니다. 바코드
스트립의 위치에 따라 PCB 전송 방향과 평행 또는 수직 방향으로 읽을 수 있도록 약간의 간단한
단계만으로 바코드 스캐너를 장착할 수 있습니다.
7.4.2 기능 설명
SIPLACE PCB 바코드 스캐너는 SMD 제품의 유연한 생산을 지원하며 실장 신뢰성을 향상시켰
습니다. 산업 어플리케이션에서 통상적으로 사용되는 모든 코드 유형을 인식합니다.
PCB 가 입력 컨베이어로 전송되면 레이저 스캐너는 전송된 PCB 위쪽 또는 아래쪽의 바코드 라
벨을 판독합니다 . SIPLACE Pro 컴퓨터는 바코드 정보를 사용하여 이전에 생성한 바코드 할당
목록 (BA 목록 ) 에서 올바른 실장 프로그램을 자동 선택하여 이를 스테이션으로 전송합니다. 바
코드 필터가 정의된 경우 바코드 내의 정보 중 적절하다고 판단된 것만 비교됩니다. 이 절차는
이미 장비 안에 위치한 PCB 의 실장 도중 시간 중립적으로 수행됩니다. 같은 바코드가 부착된
여러 개의 PCB 가 연속해서 입력되는 경우 프로그램은 처음에 한 번만 전송됩니다 . PCB 바코드
를 사용하여 생산되는 모든 제품에 다음 사항이 적용됩니다.
– 컴포넌트 셋업은 라인 상의 모든 장비에서 동일해야 합니다.
– 모든 PCB 의 폭이 같아야 합니다.
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.4 PCB 바코드 스캐너 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
314
7.4.3 기술 정보 - 1D 바코드 스캐너
7
7
7
7.4.4 기술 정보 - 2D 바코드 스캐너
7
레이저 다이오드 빨간색 등
파장
670nm
레이저 등급 DIN EN 60825-1:2001 에서의 2 등급
스캔 주파수
400 ... 1200Hz
분해도
0.15mm ... 0.5mm
코드 유형 코드 39, 코드 128, 코드 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma 코드
( 요청에 따라 다른 것도 사용 가능 )
바코드 길이 최대 50 자
광학 디스플레이 4 x LED 기능 디스플레이
청각 신호 버저
데이터 인터페이스
RS232, RS 422/485
전기 연결 15 핀 D-Sub HD 커넥터
작동 전압
10VDC ... 30VDC
보호 등급
IP65
레이저 다이오드 빨간색 등
파장 650nm
레이저 등급 DIN EN 60825-1:2001 에서의 2 등급
스캔 주파수 100 ... 15kHz
분해도 0.17 mm ... 0.5mm
2D 코드 유형 Data Matrix ECC 200
2D 바코드 길이 최대 20 자
1D 코드 유형 코드 39, 코드 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma 코드
( 요청에 따라 다른 것도 사용 가능 )
1D 바코드 길이 최대 50 자
광학 디스플레이 4 x LED 기능 디스플레이
청각 신호 버저
데이터 인터페이스 RS232, RS 422/485, 이더넷
전기 연결 15 핀 D-Sub HD 커넥터
RJ45 커넥터 10baseT
작동 전압 10VDC ... 30VDC
