사용자 매뉴얼 SIPLACE HF 시리즈 7 스 테 이션 확 장 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.4 PCB 바 코 드 스 캐 너 315 7 7.4.5 PCB 바코 드 스 캐너 에 대한 조 립 옵 션 그림 7.4 - 3 PCB 바코 드 스 캐너 에 대 한 조립 옵 션 (1) 2D 바코 드 스 캐너 " 위 쪽 " ٛ (2) 2D 바코 드 스 캐너…
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.4 PCB 바코드 스캐너 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
314
7.4.3 기술 정보 - 1D 바코드 스캐너
7
7
7
7.4.4 기술 정보 - 2D 바코드 스캐너
7
레이저 다이오드 빨간색 등
파장
670nm
레이저 등급 DIN EN 60825-1:2001 에서의 2 등급
스캔 주파수
400 ... 1200Hz
분해도
0.15mm ... 0.5mm
코드 유형 코드 39, 코드 128, 코드 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma 코드
( 요청에 따라 다른 것도 사용 가능 )
바코드 길이 최대 50 자
광학 디스플레이 4 x LED 기능 디스플레이
청각 신호 버저
데이터 인터페이스
RS232, RS 422/485
전기 연결 15 핀 D-Sub HD 커넥터
작동 전압
10VDC ... 30VDC
보호 등급
IP65
레이저 다이오드 빨간색 등
파장 650nm
레이저 등급 DIN EN 60825-1:2001 에서의 2 등급
스캔 주파수 100 ... 15kHz
분해도 0.17 mm ... 0.5mm
2D 코드 유형 Data Matrix ECC 200
2D 바코드 길이 최대 20 자
1D 코드 유형 코드 39, 코드 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma 코드
( 요청에 따라 다른 것도 사용 가능 )
1D 바코드 길이 최대 50 자
광학 디스플레이 4 x LED 기능 디스플레이
청각 신호 버저
데이터 인터페이스 RS232, RS 422/485, 이더넷
전기 연결 15 핀 D-Sub HD 커넥터
RJ45 커넥터 10baseT
작동 전압 10VDC ... 30VDC
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.4 PCB 바코드 스캐너
315
7

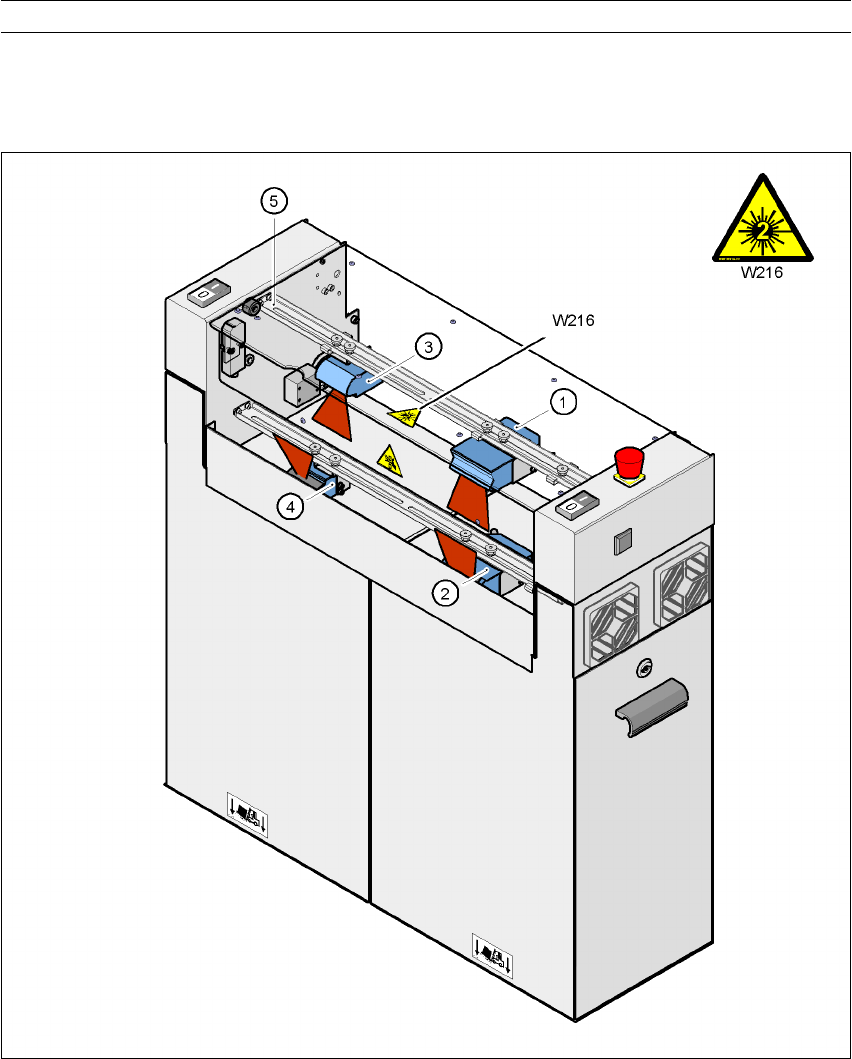

7.4.5 PCB 바코드 스캐너에 대한 조립 옵션
그림 7.4 - 3 PCB 바코드 스캐너에 대한 조립 옵션
(1)2D 바코드 스캐너 " 위쪽 " ٛ
(2)2D 바코드 스캐너 " 아래쪽 " ٛ
(3)1D 바코드 스캐너 " 위쪽 " ٛ
(4)1D 바코드 스캐너 " 아래쪽 " ٛ
보호 등급 3 등급
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.4 PCB 바코드 스캐너 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
316
(5)조립 레일
W201 의 위치 , 품목 번호 : 03010316-01
7.4.6 PCB 입력 면 덮개에 관한 경고 라벨 W216
7
PCB 입력 면 덮개에 관한 경고 라벨 W216 " 레이저 등급 2",
품목 번호 : 03010316-01( 실장기 당 개수 : 1)
참고 7
실장기에 PCB 바코드 스캐너를 설치하는 경우 PCB 입력 면 덮개에 개장 키트에 들어있는 레이
저 경고 라벨 W206 을 부착해야 합니다.
7
7
7
7
7
7
레이저 방사능 !
빔을 들여다보지 마십시오
레이저 등급 2
