사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.5 세라믹 기판 센터링
321
7.5.2.1 구조

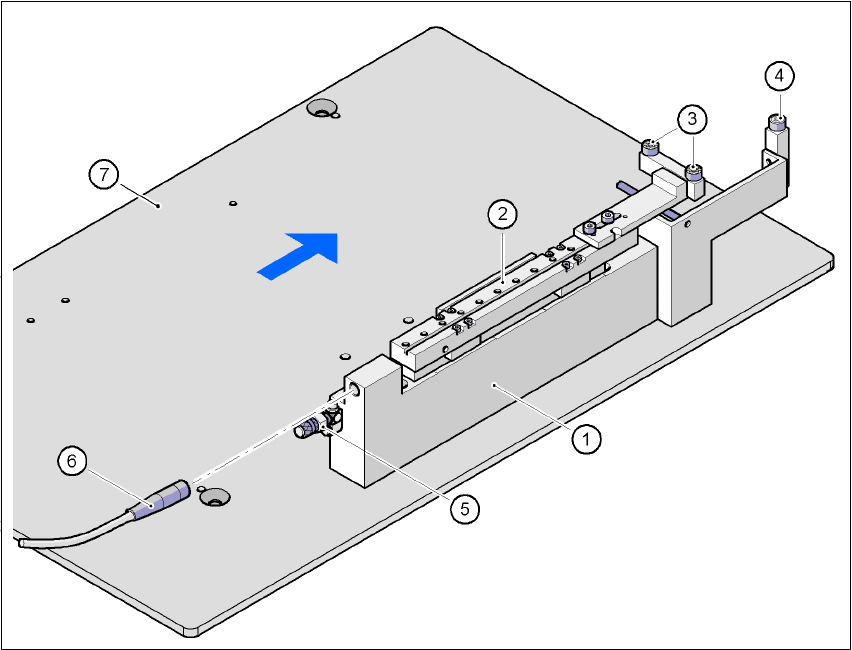

그림 7.5 - 1 세라믹 기판 센터링 장치의 구조
(1) 기계적 세라믹 기판 센터링
(2)센터링 슬라이드
(3)볼 베어링
(4) 정지
(5) 압축 공기 연결
(6) 근접 스위치 연결 케이블
(7) 리프팅 테이블
7
7
7.5.2.2 예방적 유지보수
– 반드시 X 축 센터링 장치의 볼 베어링을 청소한 후 그리스를 발라줍니다.
– 필요에 따라 공압 구동 메커니즘이 원활히 실행되는지 확인합니다.
– 컨베이어는 유지보수 지침에 설명된 대로 유지보수 되어야 합니다.
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.5 세라믹 기판 센터링 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
322
7.5.2.3 기술 정보
7
7.5.3 광학 센터링
광학 센터링은 피듀셜을 사용하여 PCB 를 센터링합니다. 피듀셜의 대비율에 따라 PCB 비전 카
메라를 선택해야 하는 경우도 있고 멀티컬러 PCB 비전 카메라 ( 유형 18) 를 선택해야 하는 경우
도 있습니다(7.6
참조).
7.5.4 세라믹 기판을 위한 피듀셜 모양 권장 사항
세라믹 기판의 경우 일반적으로 캐리어 패키지 재료와 회로 보드 컨덕터 레이어의 대비는 크지
않습니다. 그러므로 피듀셜은 피듀셜 모양과 구조에 관한 어떤 기준에 따라 선택되어야 합니다.
권장되는 피듀셜 모양 및 구조는 아래와 같습니다.
7.5.4.1 피듀셜 모양
가장자리 길이가 > 1mm 이며 여유공간이 > 0.5mm 인 직사각형 또는 정사각형을 권장합니다.
기판 형태 50 x 50mm² ~ 102 x 178mm² ·
(2" x 2" ~ 4" x 7")
기판 두께 최대 1.5 mm
기판 모델 언스크라이브드 ( 문제 없는 경우 )
스크라이브드 ( 테스트 필요 )
클램프
X 방향 ( 이동 방향 )
Y 방향
Z 방향
기계적 센터링
< 1.5mm, 클램프 없음
> > 50N 인 리프팅 테이블로 1.5mm
컨베이어 상의 지원 2.5mm
PCB 비전 카메라를 통한 광학식 센터링
밝은 패이스트를 위한 조명 유형
어두운 패이스트 및 인접 구조와 가까운 간격
을 위한 조명 유형 (> 1mm):
PCB 비전 카메라 ( 표준 )
멀티컬러 PCB 비전 카메라 ( 옵션 )
4 가지 조명 단계 중 선택
피듀셜 기준 PCB 비전 모듈 위치 탐지 참조
PCB 아래쪽 여유 공간 12 mm
압축 공기 연결 0.55MPa(5.5 바 )
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.5 세라믹 기판 센터링
323
7
그림 7.5 - 2 권장 피듀셜 모양
7.5.4.2 피듀셜 구조
7
7
7
0.5 mm
1.0mm
7
7
참고
또한 단일 십자형도 적합하지만 더 많
은 공간을 필요로 합니다. 7
권장 사항 1
피듀셜 구조 배경의 검은색 저항성 패이스트
피듀셜로 인쇄된 전도성 패이스트
권장 사항 피듀셜보다 모든 방향으로 0.75mm 큰 배경 .
조명 방법 일반 조명
장점 양호한 대비 ; 양호한 선명도 ;
참조 회로 기판 컨덕터 레이어
평가이 조합이 최상의 결과를 제공 . 가장 권장함 .
권장 사항 2
피듀셜 구조 회로 기판 컨덕터 재료 ( 예: 6119) 로 만들어지거나 Passivated Glass
로 겹쳐 인쇄한 피듀셜
조명 방법 경사 조명
장점 추가적으로 필요한 단계 없음
참조회로 기판 컨덕터 레이어
평가 피듀셜이 권장 사항 1 보다 선명하지 않음 . 권장함 .
권장 사항 3
피듀셜 구조 자유 세라믹 배경에 회로 보드 컨덕터 레이어로 만든 피듀셜 .
조명 방법 경사 또는 일반 조명 ( 패이스트에 따라 )
장점 추가적으로 필요한 단계 없음
참조 회로 기판 컨덕터 레이어
참고 피듀셜이 권장 사항 2 보다 선명하지 않음 .
피듀셜 이미지가 주위 빈 공간의 영향을 많이 받음 . 모든 회로를 일일
이 인식시켜야 할 수 있음 .
평가 일부 조건에서만 권장.
