7.6 멀티컬러 PCB 카메라 ( 유형 18)

7.6.1 일반 사항

옵션으로 멀티 컬러 PCB 카메라를 서브 갠트리 카메라의 위치에 설치할 수 있습니다. 멀티컬러

PCB 카메라는 4 가지 유형의 조명을 제공합니다 . 이를 통해 피듀셜 탐지와 센터링 정확도를 매

우 향상시킬 수 있습니다.

그림 7.6 - 1 멀티컬러 PCB 카메라

7.6.2 조명 유형

다음 조명 유형을 멀티컬러 PCB 카메라에서 선택할 수 있습니다.

– 표준 조명

이 백색광과 적외선의 혼합을 사용해 다양한 피듀셜을 탐지할 수 있습니다. 다양한 조명을 통

해 이미지 대비를 개선할 수 있어 다양한 피듀셜의 센터링을 최적화할 수 있습니다.

– 백색광

사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장

소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.6 멀티컬러 PCB 카메라(유형 18)

325

이 조명 유형은 주석 도금을 한 피듀셜이 있는 표준 PCB 를 위해 사용할 수 있습니다.

– 청색 사선 조광

대부분의 경우 이 조광을 사용하면 세라믹 또는 CEM 과 같은 밝은 바닥 재료 위의 밝은 피듀

셜에 대한 대비를 상당히 향상됩니다. 또한 솔더 레지스트로 덮힌 피듀셜을 밝은 배경 위에서

더 잘 탐지할 수 있습니다.

– 적외선 조광

이 유형의 조명은 솔더 레지스트로 덮인 피듀셜 또는 굽은 재료 위의 피듀셜에 특히 유용합니

다. 또한 때때로 세라믹 위의 은 / 백금

피듀셜 탐지를 향상시킬 수 있습니다. 이것은 센터링

또는 실장 실행 테스트를 통해 테스트되어야 합니다.

7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈

7.7 PCB 할당 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판

326

7.7 PCB 할당

7.7.1 일반 사항

처리할 PCB 의 길이 대 폭의 비가 1.2 이거나 이보다 더 안좋은 경우도 있습니다 . 이는 PCB 의

짧은 면이 이동 방향을 향함을 의미합니다 . 이동 중 이와 같은 PCB 는 약간 비틀어질 수 있으며

결과적으로 피듀셜은 더 이상 PCB 비전 카메라의 검색 창 내에 있지 않게 됩니다. 이럴 경우

"PCB 할당 " 옵션을 통해 이러한 PCB 가 정지 위치에서 정확하게 재할당되도록 할 수 있습니다.

이동 방향에 홈이 있는 PCB 를 처리하는 경우 기계적 스토퍼가 있는 장비 (HS-50, S-25 HM,

F5 HM) 와 레이저 센서로 해당 위치를 모니터링하는 장비 (HF, HS-60, S-27 HM) 에서의 처리

위치가 달라질 수도 있습니다 . "PCB 할당 " 옵션을 통해 PCB 가 모든 PCB 컨베이어의 경우 동

일한 위치에서 정지하도록 할 수 있습니다. "PCB 할당

" 옵션은 단일 컨베이어와 이중 컨베이어

모두에서 사용할 수 있습니다.

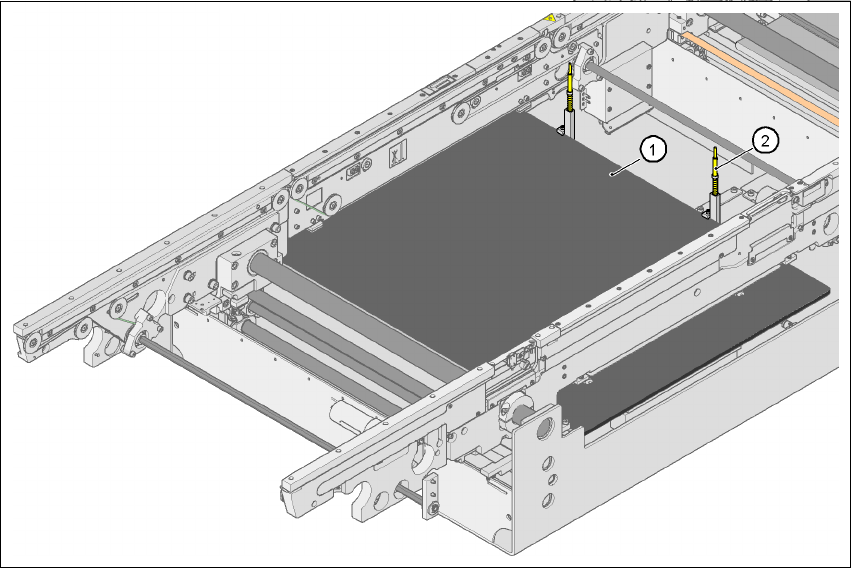

그림 7.7 - 1 PCB 할당

(1)리프팅 테이블

(2)PCB 정지
