7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.8 피더 덮개 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
328
7.8 피더 덮개
피더 덮개는 컴포넌트 피더 영역 위에 설치되어 있습니다. 피더 덮개는 헤드가 올바르게 장착되
지 않은 바로 위의 피더 고정기와 충돌하는 것을 막아줍니다. 피더 덮개는 또한 피더의 전면판이
잘못된 작동으로 인해 실장 헤드 이동 범위로 들어가는 것도 막아줍니다.
7

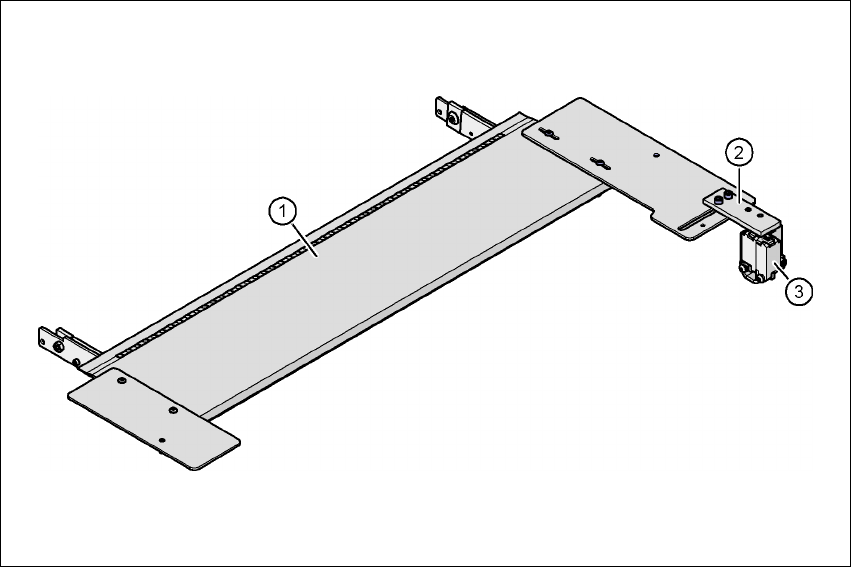

그림 7.8 - 1 위치 1 과 3 의 피더 덮개
(1)피더 덮개
(2)기계적 잠금 장치
(3)비상 정지 회로 스위치
피더 덮개는 두 가지 버전이 있습니다. (위치 1 또는 3 에 대한 덮개 1 개 및 위치 2 또는 4 에 대
한 덮개 한 개 )
피더 덮개의 스위치는 비상 정지 회로에 루핑되어 있습니다. 피더 덮개는 기계적으로 잠기며 이
렇게 덮개가 잠기면 스위치가 개방 비상 정지 회로를 폐쇄하게 됩니다.
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.9 컴포넌트 센서
329
7.9 컴포넌트 센서
7
그림 7.9 - 1 컴포넌트 센서를 갖춘 실장 헤드
(1) 실장 헤드
(2) 컴포넌트 센서
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.9 컴포넌트 센서 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
330
7.9.1 컴포넌트 센서의 기능 설명
컴포넌트 센서 ( 품목 번호 : 00118021-01)
컴포넌트 센서는 12 세그먼트 Collect&Place 헤드 하우징의 하단에 장착되어 있습니다(그림
7.9 - 1
참조). 이 센서는 컴포넌트 윤곽을 스캔하고 노즐에 컴포넌트가 있는지 여부를 확인합니
다. 또한 컴포넌트 높이도 확인합니다 . 이 정보를 통해 컴포넌트가 정상적인 위치에 있는지 아
니면 노즐의 에지에 있는지를 알 수 있습니다. 0.1mm~4mm 범위의 컴포넌트 높이를 확인할 수
있습니다 . 이보다 큰 컴포넌트의 경우 노즐에 컴포넌트가 있는지 여부만을 확인할 수 있습니다.
컴포넌트 센서는 SIPLACE Pro 컴퓨터에 있는 패키지 형식의 편집기에 구성되어 있습니다.
특수 노즐을 포함한 모든 노즐을 컴포넌트 센서로 스캔할 수 있습니다.
7.9.2 측정 조건
올바른 측정을 위해서는 다음과 같은 두 조건이 충족되어야 합니다.
– 교정 작업 중 빔은 빈 노즐 끝에 닿아야 합니다.
– 노즐에 컴포넌트가 부착되어 있는 경우 노즐의 끝은 빔의 안에 있어야 합니다.
– 최소 노즐 길이 13mm
– 노즐 길이 + 컴포넌트 높이 + 허용오차 < 17mm
이 조건이 충족되면 컴포넌트가 존재하거나 존재하지 않는지 확인하거나 컴포넌트 높이를 측정
할 수 있습니다. 높이의 최소 차이는 100µm
입니다.
7
그림 7.9 - 2 컴포넌트 센서, 작동 원리
7
7
참고 7
증강 디스크
컴포넌트
노즐
적외선 광 트랜지스터관통로 단면
