7.10 공면 레이저 모듈
7.10.1 기능 설명
공면 레이저 모듈은 리드의 수직 휨을 측정하는 데 사용합니다 . 리드 길이는 레이저 삼각법을 이
용하여 접촉하지 않고 측정합니다.
7

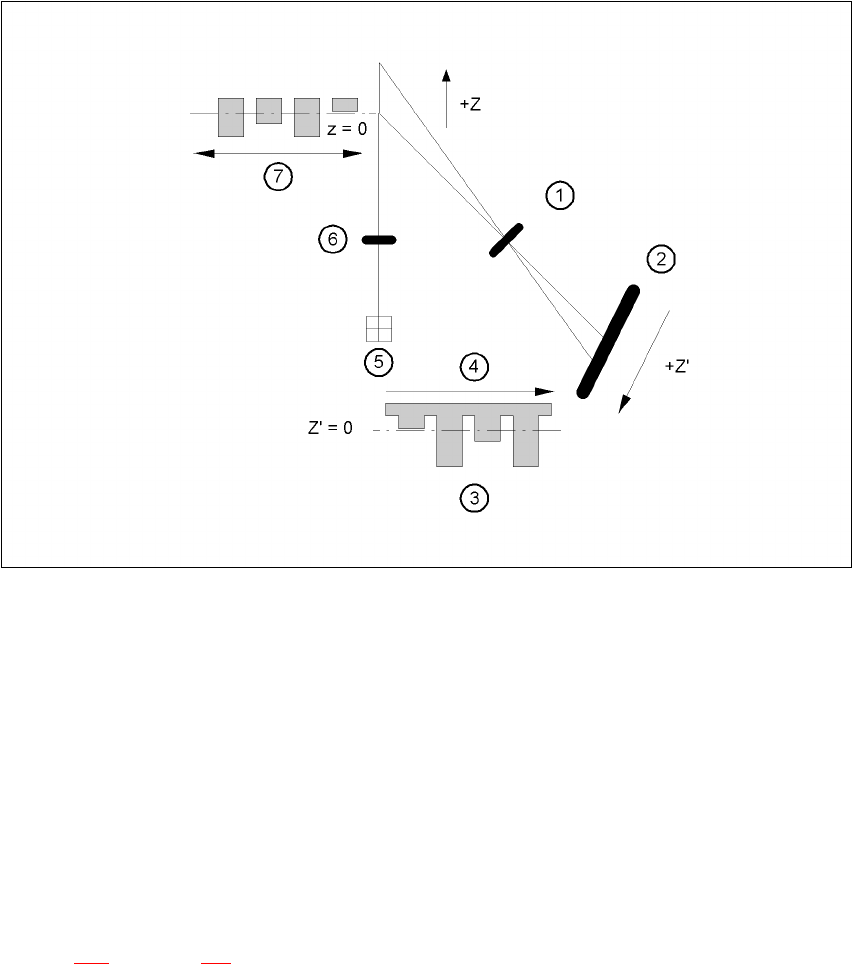

그림 7.10 - 1 레이저 삼각 측정 원리
(1) 수신기 렌즈
(2) 감지기
(3) 측정 신호
(4) 시간 t
(5) 레이저
(6) 전송기 렌즈
(7) 이동 방향
TWIN 헤드는 확인할 컴포넌트를 픽업하여 컴포넌트 비전 카메라를 사용하여 광학적으로 센터
링하고 (307
페이지의 7.2 단원 참조 ) 네 면을 차례로 공면 레이저 모듈의 고정 레이저 빔으로
이동시킵니다. 이런 식으로 리드는 모두 레이저 빔에 의해 밑에서부터 스캔됩니다 . 리드 아래쪽
에서 산란하는 레이저 조명을 센서가 기록하고 이 레이저 조명을 사용하여 PCB 에 대한 리드의
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.10 공면 레이저 모듈
333
정확한 위치를 계산합니다. 이렇게 계산된 위치 값을 사용자가 지정한 제한 값과 비교하게 됩니
다 . 이 제한 값을 초과할 경우 컴포넌트는 처분되거나 반환됩니다.
공면 레이저 모듈은 광학 컴포넌트 센터링 기능과 결합하여 비전 모듈에서 사용합니다 . 리드가
구부러졌거나 누락된 컴포넌트는 필요에 따라 검출하여 처분합니다.
7.10.2 기술 정보
컴포넌트 범위 : 걸 윙 컴포넌트 ( 피치 > 0.3) 에 사용할 수 있습니다.
컴포넌트 크기와 리드 피치는 컴포넌트 위치 탐지 시스템이 제한하
는데 ,
최대 크기는 43.0 x 43.0 x 11.0mm³ 입니다.
측정 원리 : 레이저 삼각법을 통해 접촉 없이 측정
알고리즘 함수 : JEDEC 기본 - 실장 플레인 계산 , 이 플레인에 대한 모든 편차를 확
인합니다. 어댑터를 사용할 때 발생할 수 있는 것처럼 컴포넌트가
진공 노즐에 대해 각을 이루는 경우 "good"과 "bad" 간 선택에는
영향을 미치지 않습니다.
출력 : < 5
mW
측정 범위 : ± 2.5 mm
레이저 초점 :타원형 , 50 x 95µm²
열 안정성 : ± 1 µm/K
파장 : 670nm
분해도 : 0.25µm
스캔 주파수 : 10kHz
무게 : 500g
작동 온도 : 0 좧 ... 40
대기 습도 : 5 - 95 % 비응결
주위 기압 : 대기압
진동 : IEC 68-2-6 에 따름
기계적 충격 : IEC 68-2-27 에 따름
EMC: EN 50081-2 발산 영향에 따름
EN 50082-2 방해 면역성에 따름
보호 등급 : IP 64
크기 : 118 x 30 x 125.5mm³
허용
되는 주위 조명 : 30,000 lx
안전성 : 공면 레이저 모듈은 장비에 설치할 경우 레이저 등급 1 에 해당합니
다. 추가 장치를 설치하거나 보호 기능을 수정하지 않는 한 장비를
끄면 이 모듈은 작동하지 않습니다 . 장치에서 보호 기능이 무시될
경우 장비는 자동으로 레이저 등급 3B( 눈이나 피부에 부상을 당할
