사용자 매뉴얼 SIPLACE HF 시리즈 7 스 테 이션 확 장 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.10 공면 레이저 모듈 337 그림 7.10 - 4 공면 레이저 모듈 개요 (1) 녹색 LED : 5 V 작동 전압 (2) 녹색 LED : 12 V 작동 전압 (3) 녹색 LED : 레이저 모듈 스위치가 켜 짐 (4) R ESET 키 (5) S U B-D 플러그 ,…
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.10 공면 레이저 모듈 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
336
7.10.4 개요
7.10.4.1 분석 장치
공면 레이저 모듈은 컴포넌트 두 개 ( 제어 섹션이 있는 분석 장치와 레이저 모듈 ) 로 구성되어
있습니다 . 분석 장치는 컴퓨터 장치에 있습니다(그림 7.10 - 4
참조 ). 작동 상태는 분석 장치
의 전면판에 있는 세 개의 녹색 LED 로 나타냅니다.
공면 레이저 모듈을 초기화하려면 RESET 키를 누르십시오 .
7.10.4.2 레이저 모듈

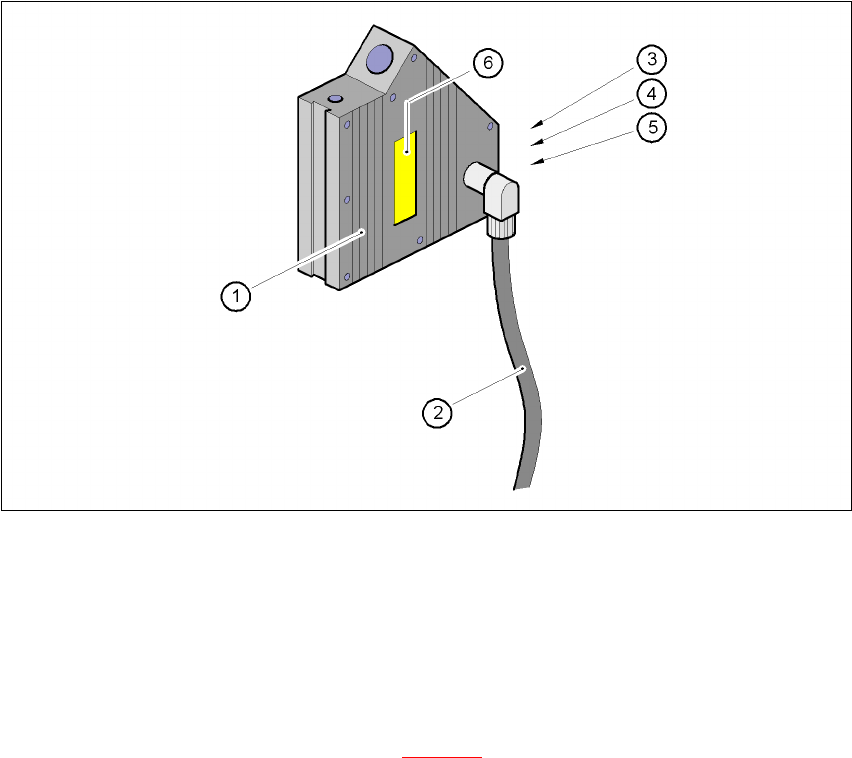

레이저 모듈은 지지 프레임에 장착됩니다(그림 7.10 - 5 참조).
빨간색 LED 두 개와 녹색 LED 한 개가 레이저 모듈의 작동 상태 신호를 보냅니다.
LED ( 그림 7.10 - 4
참조 ) 켜짐 꺼짐
1 녹색 5 작동 전압 전압 없음
2 녹색 12V 작동 전압 전압 없음
3 녹색 레이저 모듈을 사용 중 레이저 모듈 스위치가 꺼
짐
LED ( 그림 7.10 - 5 참조 ) 켜짐 꺼짐
4 빨간색 범위를 벗어남
( 측정 범위를 벗어남 )
-
5 빨간색 좋지 않은 대상
( 컴포넌트가 충분히 반사적이지 못
합니다)
-
6 녹색 레이저 모듈을 사용 중 레이저 모듈 스위치가 꺼
짐
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.10 공면 레이저 모듈
337

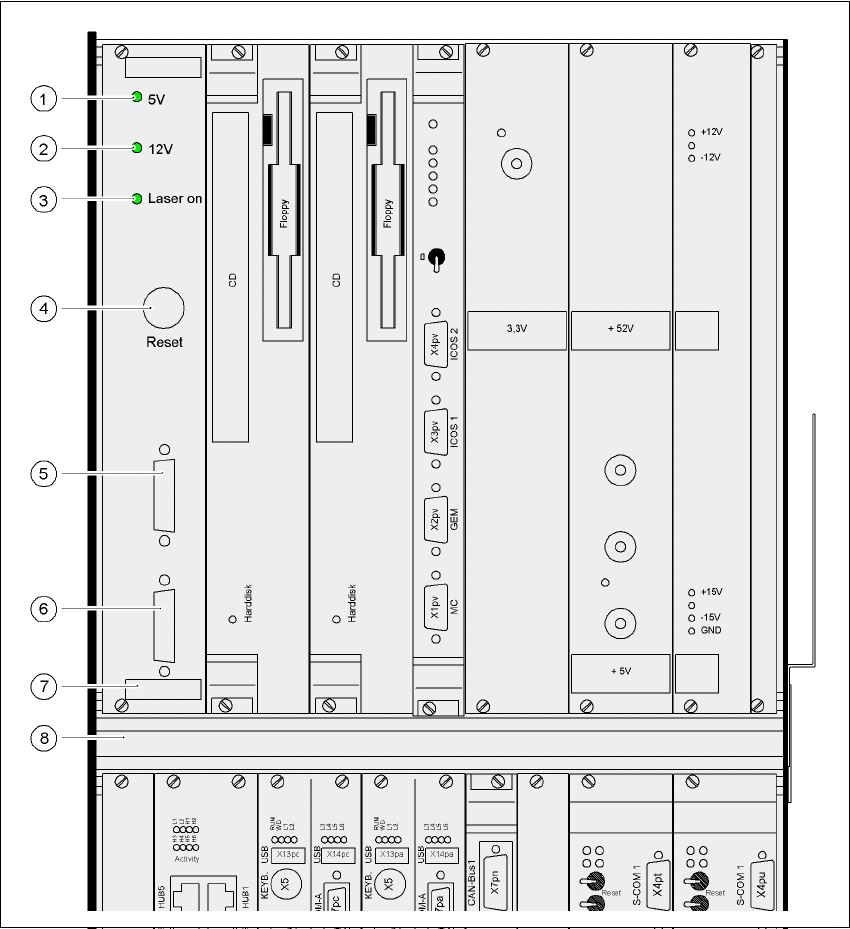

그림 7.10 - 4 공면 레이저 모듈 개요
(1) 녹색 LED: 5V 작동 전압
(2) 녹색 LED: 12V 작동 전압
(3) 녹색 LED: 레이저 모듈 스위치가 켜짐
(4) RESET 키
(5) SUB-D 플러그 , 9 핀 , COM2: 장비 컨트롤러로
(6) SUB-D 플러그 , 15 핀: 레이저 모듈로
(7) 제어 섹션이 있는 분석 장치
(8) 컴퓨터 장치
