사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.11 SIPLACE 생산성 리프트
339
7.11 SIPLACE 생산성 리프트
7.11.1 병렬 실장의 개념
실장 라인은 일반적으로 연속하여 배치되고 다른 실장 라인과 직렬로 연결됩니다 . 실장 프로그
램은 PCB 가 한 장비에서 다음 장비로 이동하는 동안 순차적으로 처리합니다. 이것은 PCB 를
다양한 장비에 분배하여 실장함을 의미합니다.
7

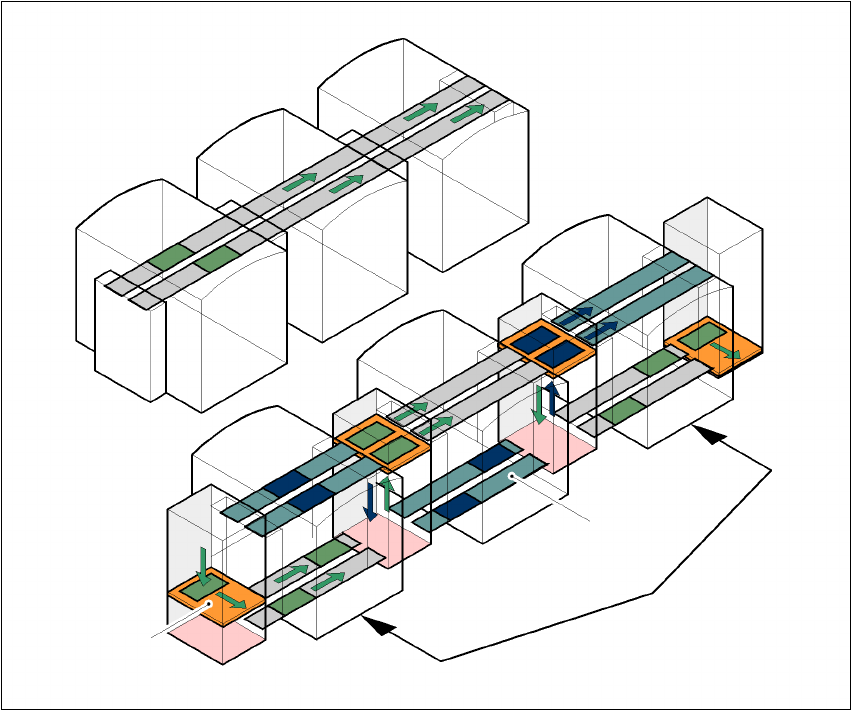

그림 7.11 - 1 직렬 라인과 병렬 라인 비교
장비가 병렬로 연결되어 있는 경우 각각의 장비를 통해 실장할 컴포넌트들이 한 곳에 모입니다.
여러 장비가 같은 실장 프로그램을 통해 작동합니다. 직렬 처리의 경우 여러 장비에 의해 분배되
어야 하는 컴포넌트들을 한 장비에서 모두 실장할 수 있습니다. 한 장비가 자신의 용량을 초과한
경우 PCB 는 동일한 실장 프로그램을 통해 작동하는 다음 장비로 이동하여 실장됩니다. 같은 실
장 대상 컴포넌트를 같은 장비의 결합은 그룹 또는 " 클러스터 " 라고 불립니다.
직렬 라인
병렬 라인
언더플로어 컨베이어
그룹 ( 클러스터 )
수평 /
수직 리프트
7 스테이션 확장 사용자 매뉴얼 SIPLACE HF 시리즈
7.11 SIPLACE 생산성 리프트 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
340
7.11.2 병렬 실장 구현
병렬로 배치된 장비를 갖춘 라인은 훨씬 많은 공간을 차지하므로 병렬 실장 개념은 언더플로어
컨베이어와 수평 / 수직 리프트 (HV 셔틀 )을 통해 구현되었습니다 . 장비는 아직 직렬로 배치되
어 있지만 리프트 장치와 언더플로어 컨베이어는 라인이 병렬로 작동할 수 있도록 해줍니다. 이
러한 방법으로 SIPLACE 라인은 전과 거의 비슷한 크기를 유지할 수 있습니다.
언더플로어 컨베이어
두 개의 컨베이어 벨트가 장비 아래 있는 비어있거나 실장된 PCB 를 운반합니다(그림 7.11 - 1
참조).
수평 / 수직 리프트 ( 수평 / 수직 셔틀 )
라인의 첫 부분 , 장비 사이 및 라인 끝부분에 HV 셔틀이 있습니다. 이것은 PCB 를 언더플로어
와 처리 레벨 사이 및 언더플로어 컨베이어의 두 트랙 사이에서 전송합니다.
7

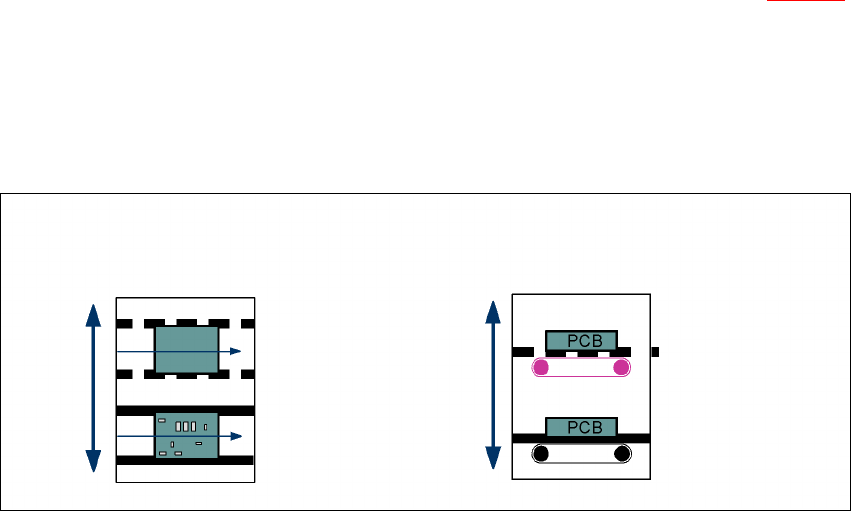

그림 7.11 - 2 수평 / 수직 셔틀 (HV 셔틀 ), 컨베이어 트랙 변경 및 리프트 기능
수평 컨베이어
HV 셔틀
리프트 기능
수직 컨베이어
실장 안됨
실장됨
표준
컨베이어 레벨
언더플로어
컨베이어 레벨
HV 셔틀
컨베이어 트랙 변경
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.11 SIPLACE 생산성 리프트
341
7.11.3 생산성 리프트의 장점
생산성 리프트는 라인 장비의 실장 속도를 향상시키므로 전체적인 라인의 생산성을 향상시킬 수
있습니다.
7

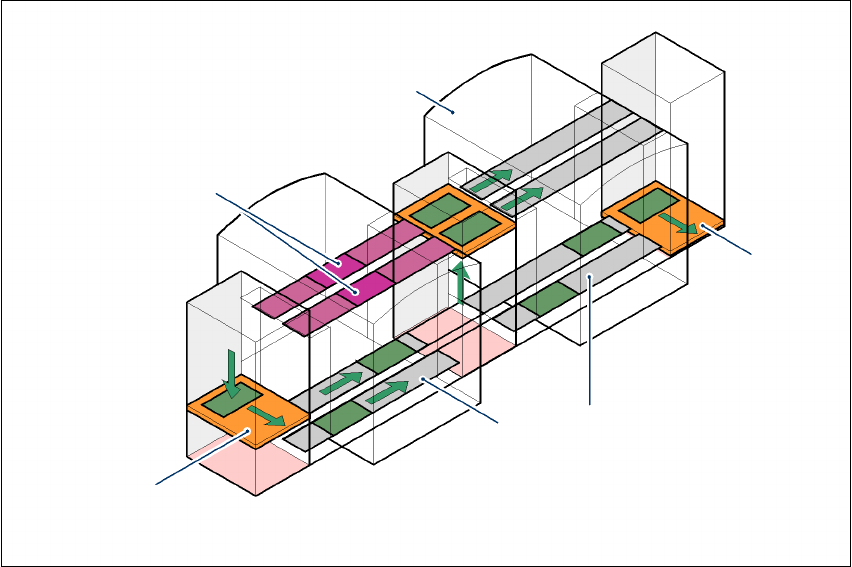

그림 7.11 - 3 생산성 리프트 ? 중단이 필요 없음
라인이 병렬로 연결되어 있는 경우 한 장비에서 오류가 발생해도 전체 라인을 멈추지 않아도 됩
니다. 또한 라인 위의 다른 장비들이 중단 없이 실장을 계속하고 있는 동안에도 각각의 장비에
액세스할 수 있습니다.
이것은 다음과 같은 작업을 위해 시도될 수 있습니다.
– 프로세스 관련 조사 또는 테스트 작동
– PCB 피듀셜 , 패키지 폼 또는 테스트 실장의 프로그래밍
– 유지보수 또는 수리
– 적절한 때에 테이프를 접합하지 않았거나 컴포넌트의 분실과 같은 작동상의 오류
다른 장점으로는 장비를 리셋하지 않고도 소프트웨어를 사용하여 필요에 따라 라인을 재구성할
수 있다는 것입니다.
컨베이어 섹션 , 처리
실장 장비
수평
및 수직 리프트
언더플로어 컨베이
트랙 변경
