7.14 자성 핀 지지대
와이드 보드는 일정 상황에서 컴포넌트를 올바른 정확도로 실장할 수 없는 실장 작업 중에 쉽게
구부러집니다. PCB가 너무 구부러지면 실장 정확도에 영향을 미칩니다 . 이 문제는 리프팅 테
이블에 자성 핀 지지대를 장착함으로써 손쉽게 해결할 수 있습니다.
7

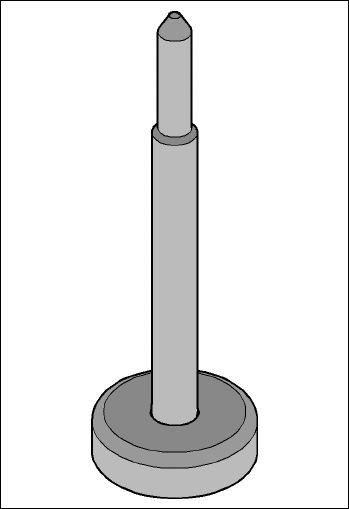

그림 7.14 - 1 자성 핀 지지대
사용자 매뉴얼 SIPLACE HF 시리즈 7 스테이션 확장
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 7.15 진공 펌프
345
7.15 진공 펌프
모든 Collect&Place 헤드에는 컴포넌트를 픽업하여 회로에 실장하기 위해 필요한 진공을 발생
시키는 독립적인 진공 발생기가 있습니다. 진공 발생기는 벤츄리 원칙에 의해 작동합니다.
HF/3 장비가 소비하는 압축 공기의 양은 약 550Nl/min 이며 이는 압축 공기 공급 장치의 크기가
적절해야 함을 의미합니다 . 소유자의 장소에 충분한 용량이 없는 경우 관련 투자 비용이 많이 들
어가므로 이를 위해 필요한 진공을 제공하는 진공 펌프를 제공합니다.
진공 펌프 사용의 기타 장점입니다.
– 장비의 압축 공기 소비를 거의 반으로 줄여줍니다.
– 입력 압력을 감소시킵니다.
– 실장 장비를 기존의 라인에 쉽게
통합할 수 있습니다.
– 에너지 소비에 따르는 작동 비용이 감소됩니다.
진공 펌프는 유지보수가 필요 없으며 100% 기름이 필요 없습니다. 이 진공 펌프는
Collect&Place 헤드 홀딩 회로를 공급하기 위한 용량이 충분합니다.
압축 공기
소비 ( 진공 펌프
가 없는 경우 )
압축 공기
소비
( 진공 펌프가 있
는 경우 )
실장 헤드 구성과 관련하여 테
이프 커터 4 개가 소비하는 압
축 공기
HF 실장기
C&P / TH
C&P / C&P
HF/3 실장기
C&P / C&P / TH
C&P / C&P / C&P
350 l/min
450 l/min
550 l/min
700 l/min
250 l/min
200 l/min
350 l/min
300 l/min
