2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈 2.2 경고 레이블 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 42 2.2.6 경고 레이블 W207 2 W207 위치 . 품목 번 호 : 03009346-01( 실장 시스템 별 번 호 : HF 의 경우에는 2 개 , HF/3 의 경 우에는 3 개 ) 2.2.6.1 축 장치에 있는 경고 레이블 W207 2 그림 2…
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.2 경고 레이블
41
2.2.5 서비스 소켓 X102 에 있는 경고 레이블 W206
2
그림 2.2 - 8 에 나와있는 W206 위치 . 품목 번호 : 03009345-01( 실장 시스템별 번호 : 1 개 )
그림 2.2 - 8 서비스 소켓 X102 에 있는 경고 레이블 W206
W206 위치 , 품목 번호 : 03009345-01
2
위험 전압 !
레이블이 있는 부분은 주 전원을 꺼도 작동합니다.
수리하려면 장비의 주 전원을 끄십시오 .
NAFTA 영역: 감전이나 화상의 위험 !
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.2 경고 레이블 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
42
2.2.6 경고 레이블 W207
2
W207 위치 . 품목 번호 : 03009346-01( 실장 시스템별 번호 : HF 의 경우에는 2 개 , HF/3 의 경
우에는 3 개 )
2.2.6.1 축 장치에 있는 경고 레이블 W207
2

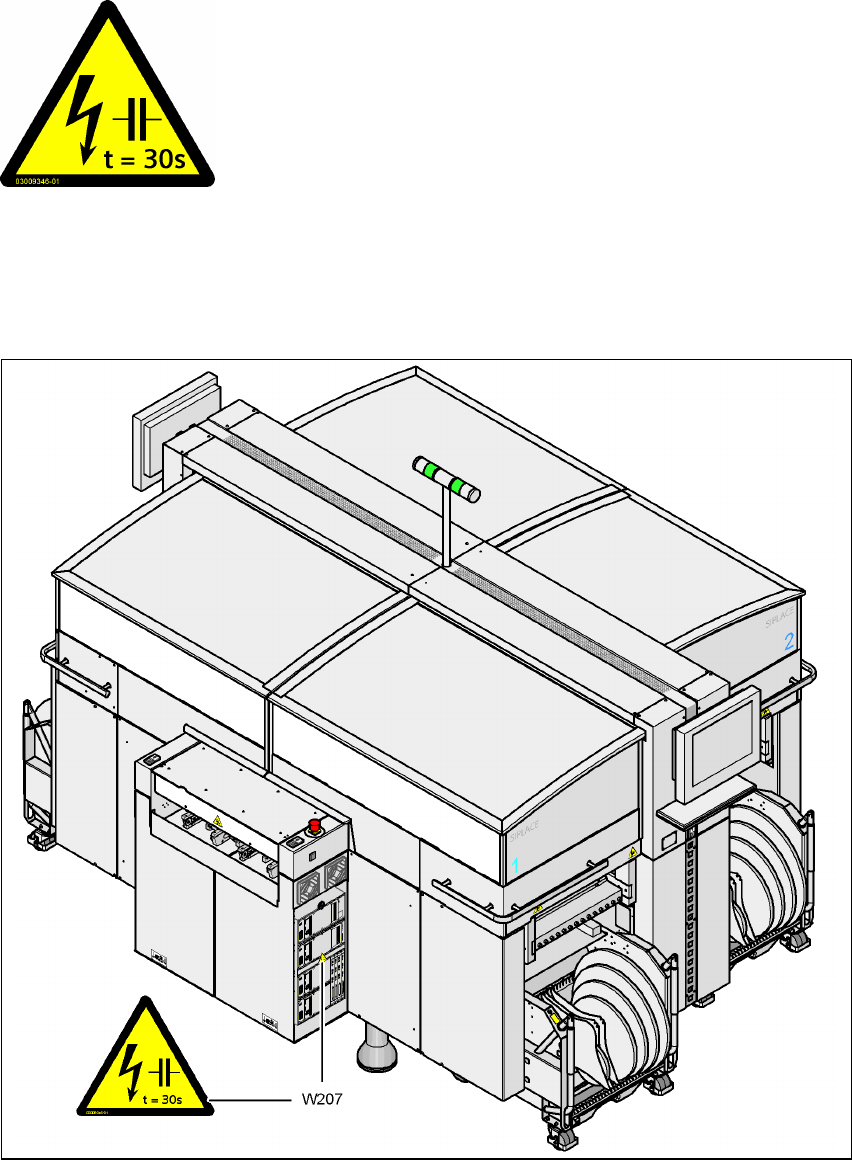

그림 2.2 - 9 축 장치 Macrolon 패널에 있는 경고 레이블 W207
2
2
주전압 !
주전원을 끄고 축전기가 방전될 때까지 30 초 기다리십시오 .
NAFTA 영역: 감전이나 화상의 위험 !
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.2 경고 레이블
43
W207 위치 , 품목 번호 : 03009346-01
2.2.6.2 돌입전류 제한장치에 있는 경고 레이블 W207
2

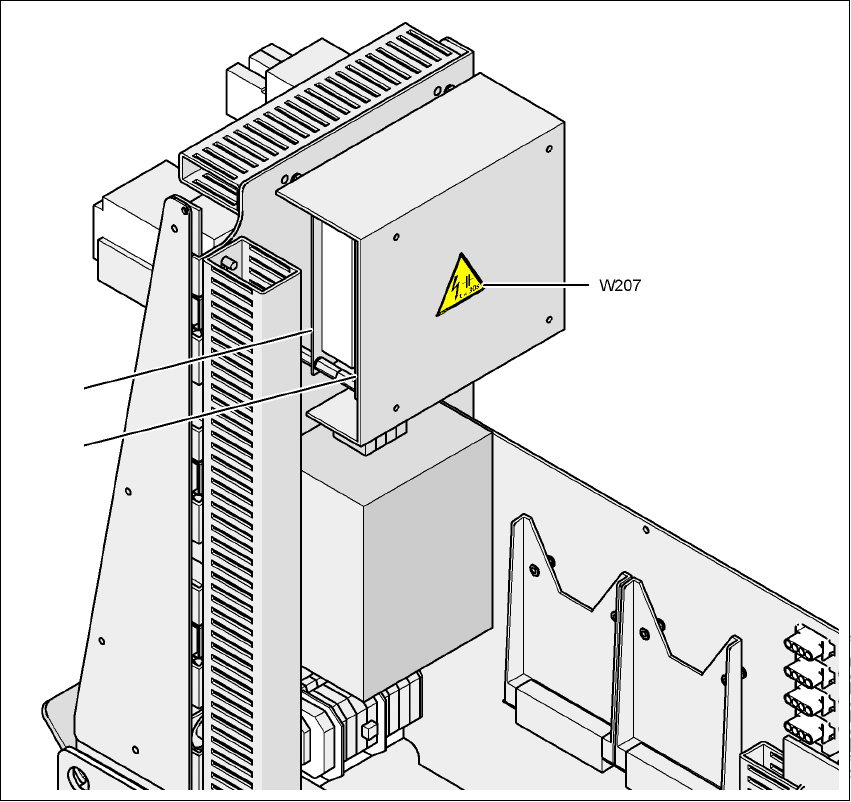

그림 2.2 - 10 돌입전류 제한장치에 있는 경고 레이블 W207
W207 위치 , 품목 번호 : 03009346-01
PCB1보드 , 돌입전류 제한장치 ? 변압기
PCB2보드 , 돌입전류 제한장치 ? 서보 장치
PCB2
PCB1
