2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈 2.5 장비 작동에 관한 안전 지침 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 50 2.5 장비 작동에 관한 안전 지침 2.5.1 보호 덮개를 닫는 것에 관한 안전 지침 자동 실장기의 보호 덮개가 닫 혀 있을 때 부상의 위험을 방지하 려 면 소유자는 오퍼레이터에게 지 시하 여 보호 덮개를 다 음 지침에 명시 된 …
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.4 장비 이동에 관한 안전 지침
49
2.3.3 레이저 등급 2
아래의 모듈은 레이저 등급 2 에 배정됩니다.
– 레이저 광 차단막 , PCB 컨베이어의 실장 영역 1
– 레이저 광 차단막 , PCB 컨베이어의 실장 영역 2
– PCB 바코드 스캐너
2
2.4 장비 이동에 관한 안전 지침
2

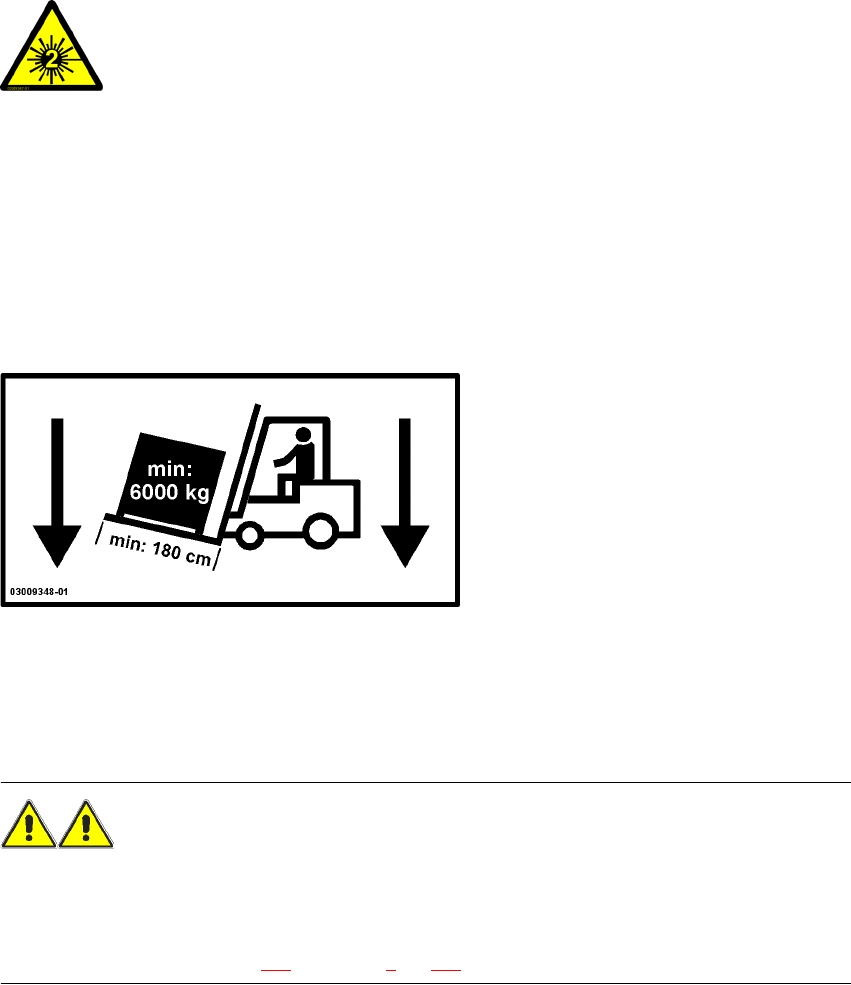

사양이 다음과 같은 지게차를 이용하여 장비를 이동하십시오 .
포크 길이 :최소 1800 mm
운반 능력 :최하 6000 kg
포크 간 클리어 폭: 최소 350 mm 2
경고
전복 위험 2
필수 사양을 지게차에 적용할 수 없는 경우에는 실장기를 운반할 때 지게차가 전복될 위험이
있습니다 .
실장기 운반에 관한 내용은 157 페이지의 4 장 4.3 단원에 들어있습니다 .
2
레이저 방출
광선을 들여다보지 마십시오 !
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.5 장비 작동에 관한 안전 지침 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
50
2.5 장비 작동에 관한 안전 지침
2.5.1 보호 덮개를 닫는 것에 관한 안전 지침
자동 실장기의 보호 덮개가 닫혀있을 때 부상의 위험을 방지하려면 소유자는 오퍼레이터에게 지
시하여 보호 덮개를 다음 지침에 명시된 대로 사용하도록 해야 합니다.
주의
손 부상 위험
보호 덮개가 올바로 닫혀있지 않은 경우 2
2

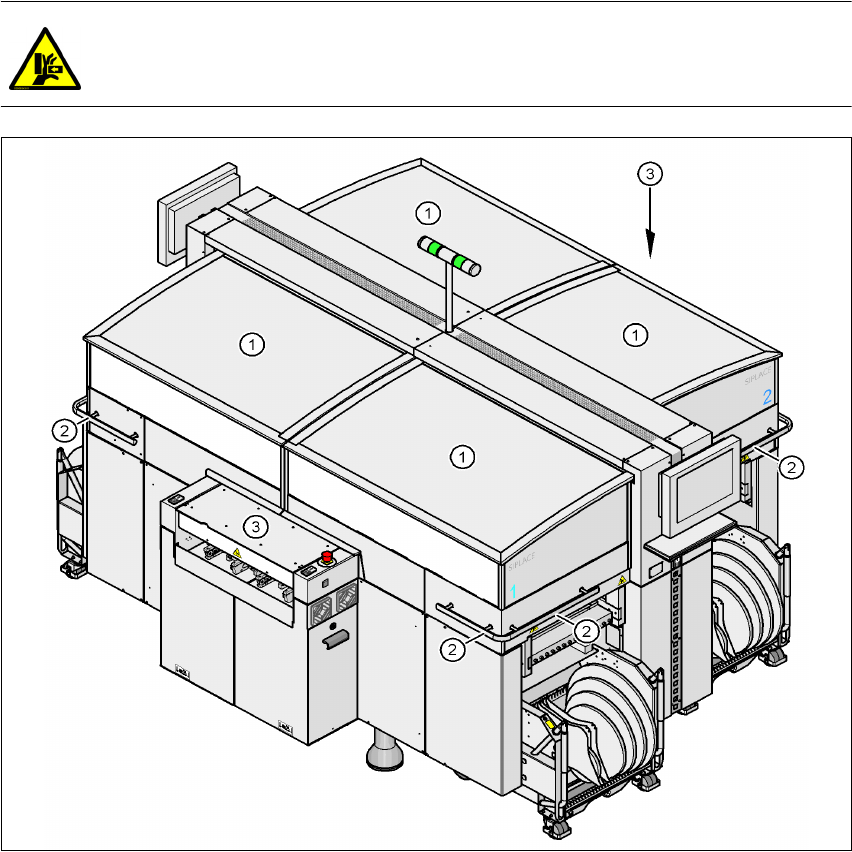

그림 2.5 - 1 보호 덮개를 닫는 것에 관한 안전 지침
(1)보호 덮개
(2)손잡이
(3)PCB 컨베이어 덮개
보호 덮개를 열거나 닫을 때에는 항상 손잡이를 잡고 하십시오 .
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.5 장비 작동에 관한 안전 지침
51
보호 덮개를 닫을 때에는 해당 영역에 다른 사람이 없는지 확인하십시오 .
2.5.2 PCB 컨베이어 덮개에 관한 안전 지침
안전 상의 이유로 덮개 ( 그림 2.5 - 1 의 항목 3) 는 보호 브래킷을 사용하여 연장 키트에 볼트로
결합되어 있어서 열 수 없도록 되어 있습니다.
경고
사고 위험 2
실장기를 사용하는 경우 입력 및 출력 쪽에 있는 PCB 컨베이어 덮개 ( 그림 2.5 - 1
의 항목
3) 는 보호 브래킷을 사용하여 연장 키트에 볼트로 결합되어 있어서 누구도 장비 내부에 손
을 댈 수 없습니다 .
2.5.3 분말 금속 기반 프로세싱 콘덴서에 관한
안전 지침
분말 금속 ( 예: 탄탈 ) 기반 프로세싱 콘덴서와 관련한 위험이 있습니다. 내용은 다음과 같습니
다.
– 이런 종류의 부품이 손상되면 발열 반응 즉 , 갑작스럽게 열이 높아질 수 있습니다 . 주변 조건
이 좋지 않으면 콘덴서에 따라 열 증가로 인해 손상을 입을 수 있습니다.
– 이러한 효과는 부품이 잘릴 때 발생할 수 있습니다.
해당 부품이 영향을 받는지 여부에 대해서는 공급업체에 문의하시기 바랍니다.
아주 드문 경우이기는 하지만 이와 같은 위험은 SIPLACE 장비의 테이프 커터에서도 발생할 수
있는데 버린 테이프에서 불이 날 수 있
습니다.
다음과 같은 경우가 주변 조건이 좋지 않은 것입니다.
(1)설정한 테이프 주기를 확인하는 동안 테이프에 컴포넌트가 남아있는 경우 ( 오퍼레이터가 확
인 중에 컴포넌트를 제거하지 않고 피더를 진행할 수 있기 때문)
(2)예를 들어 덮개 호일이 찢어져 테이프에 컴포넌트가 남아있는 경우 .
(3)테이프에 컴포넌트가 남아있고 컴포넌트나 테이프가 사양을 따르지 않아 픽업 오류율이 높아
지는 경우 .
분말 금속 기반 콘덴서를 실장할 경우 위험을 최소화하려면 아래 지침을 준수하시기 바랍니다.
(1)컴포넌트 테이프를 수동으로 순환시킬 경우 오퍼레이터는 테이프 포켓에 남아있는 컴포넌트
를 모두 제거해야 합니다.
(2)덮개 호일이 찢어졌으면 오퍼레이터는 테이프에 남아있는 컴포넌트를 모두 제거해야
합니다.
(3)테이프 쓰레기통은 정기적으로 비워야 합니다(권장 주기 : 1 시간 ).
피더에는 다음과 같은 레이블이 붙어있습니다.
