사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.5 장비 작동에 관한 안전 지침 57 됩니다 . 따라서 오퍼레이터는 사용한 테이프 채널의 위험 부분에 손을 대지 않아도 됩니다 . 2.5.8 컴포넌트 트롤리 이동에 관한 안전 지침 경고 사고를 방지하려면 컴포넌트 트롤리를 이동할 때 항상 아래 명시해 놓은 규칙을 준 …
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.5 장비 작동에 관한 안전 지침 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
56
2.5.7 컴포넌트 트롤리를 밀어넣고 끌어내는 것에 관한 안전 지침
경고
사고를 방지하려면 컴포넌트 트롤리를 단 한 명만 밀어넣고 끌어내도록 할 수도 있습니다 .
2

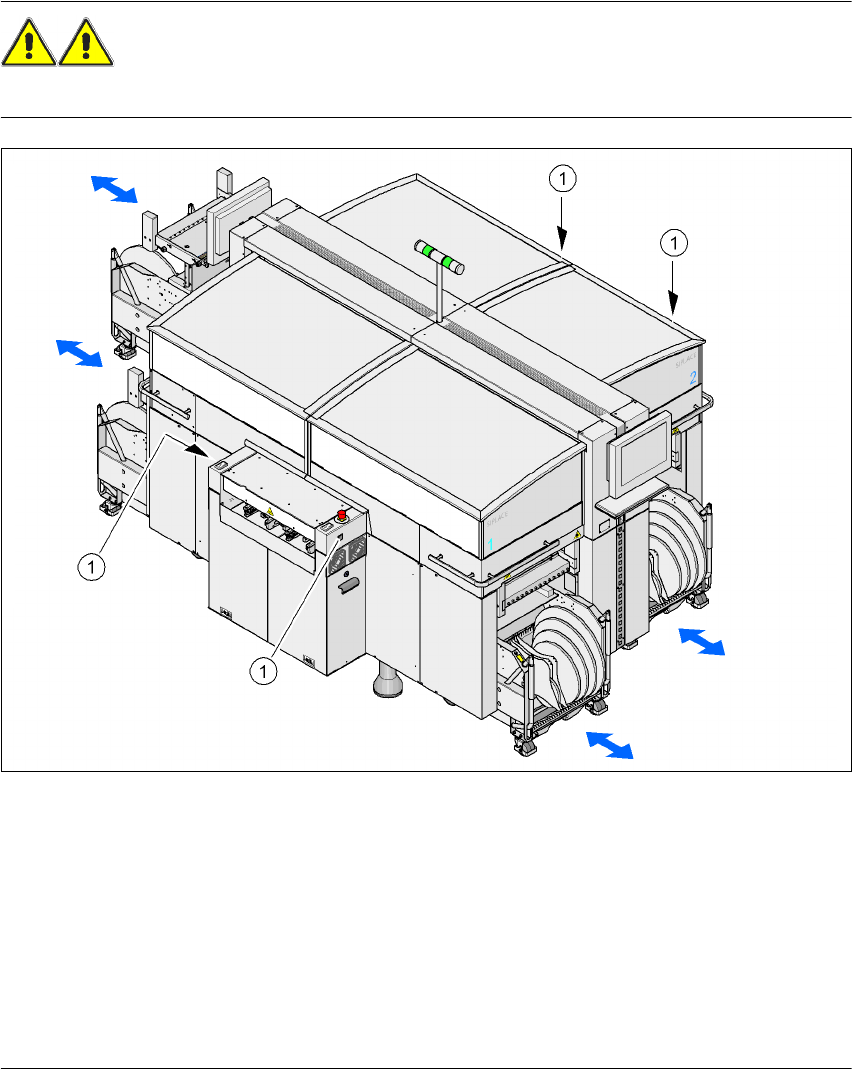

그림 2.5 - 5 컴포넌트 트롤리를 밀어넣고 끌어내는 것에 관한 안전 지침
2
(1)입력 및 출력 쪽에 있는 버튼
2
2
컴포넌트 트롤리 교환에 관한 안전 개념에서는 오퍼레이터가 장비의 입력 또는 출력 쪽에 있는
버튼 ( 항목 1) 을 눌러서 컴포넌트 트롤리를 밀어넣거나 끌어내야 합니다 . 그러면 오퍼레이터는
항상 실장기의 측면에 서있게 됩니다. 그 외에도 컴포넌트 트롤리는 보호 덮개가 닫혀있는 상태
에서만 밀어넣을 수 있습니다.
2
참고 사항 2
컴포넌트 트롤리를 밀어넣기 전에 피더 전면에 있는 컴포넌트 테이프를 약 3cm 로 자르십시
오 . 그러면 손으로 직접 하지 않아도 테이프의 끝이 사용한 테이프 채널 입구로 들어가게
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.5 장비 작동에 관한 안전 지침
57
됩니다 . 따라서 오퍼레이터는 사용한 테이프 채널의 위험 부분에 손을 대지 않아도 됩니다 .
2.5.8 컴포넌트 트롤리 이동에 관한 안전 지침
경고
사고를 방지하려면 컴포넌트 트롤리를 이동할 때 항상 아래 명시해 놓은 규칙을 준수하십시
오.
컴포넌트 트롤리를 옮기고 싶을 경우에는 항상 양 손으로 손잡이를 잡으십시오 .
피더가 완전히 보충된 컴포넌트 트롤리는 항상 기울기가 20 ? 이상인 상태에서 측면이나 앞쪽
으로 들어올릴 수 있습니다.
트롤리를 옮기는 표면의 기울기는 훨씬 작아야 합니다.
장애물과 충돌하지 않도록 하십시오 . 충분히 빠르게 이동할 경우 트롤리를 앞쪽으로 기울일
수 있을 것입니다.
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.6 안전 장비 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
58
2.6 안전 장비
2.6.1 보호 덮개
2

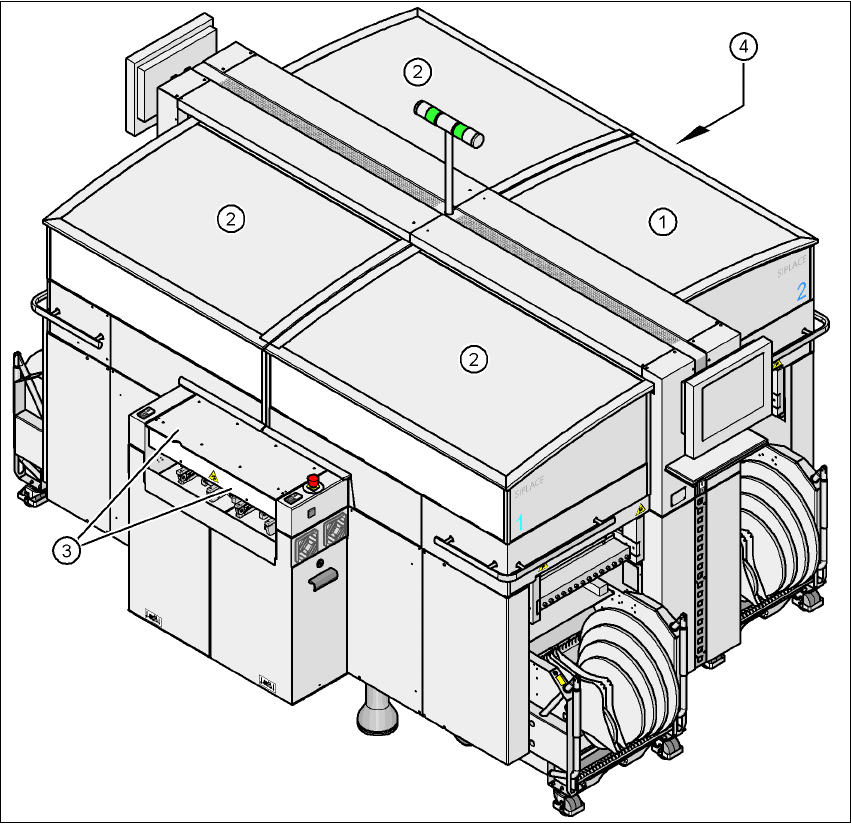

그림 2.6 - 1 보호 덮개
2
갠트리의 이동 범위에는 위로 들어올릴 수 있는 보호 덮개가 4 개 있습니다 . 측면 스크린이 있어
서 측면에서는 장비 내부로 접근할 수 없습니다 . PCB 컨베이어는 덮개로 보호되어 있는데 , 이
(1)짧은 보호 덮개
(2)긴 보호 덮개
(3)입력 벨트에 있는 덮개 및 핸드가드
(4)출력 벨트에 있는 덮개 및 핸드가드
