2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈 2.6 안전 장비 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 70 2.6.5 컴포넌트 트롤리 위치에 있는 핸드가드 경고 2 모 든 곳 에 피더가 장 착 되어 있어야 작동 신 뢰 성을 보장할 수 있습니다 . 피더가 충 분하지 않을 경우 , 피더가 없는 곳 에는 핸 드 가드 ( 더 미 피더 ) 가 장 착 되어 있어 …
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.6 안전 장비
69
2
그림 2.6 - 8 EMERGENCY STOP 루프
Start 버튼을 누름
아니오
아니
예
아니
아니
řĽ
예
아니
2
활성화
PCC*) 예
전압
Y 축 250VDC
X 축 250VDC
스타 축 145VDC
DP 축 40VDC
Z 축 40VDC
활성화
PCB 컨베이어 예
리프팅 테이블 예
PCB 클램핑 예
폭 조정 예
레이저 센서 예
사용한 테이프 커터 예
CO 트롤리 결합 장치 예
예
2
활성화
PCC*) 아니오
전압
Y축 0V
X축 0V
스타 축 0VDC
DP 축 40VDC
Z 축 40VDC
활성화
PCB 컨베이어 예
리프팅 테이블 아니오
PCB 클램핑 아니오
폭 조정 예
레이저 센서 아니오
사용한 테이프 커터 아니오
CO 트롤리 결합 장치 예
2
활성화
PCC*) 아니오
전압
Y축 0V
X축 0V
스타 축 0VDC
DP 축 40VDC
Z 축 40VDC
활성화
PCB 컨베이어 아니오
리프팅 테이블 아니오
PCB 클램핑 아니오
폭 조정 아니오
레이저 센서 아니오
사용한 테이프 커터 아니오
CO 트롤리 결합 장치아니오
*) PCC 보호 접촉기 컴비네이션 K6
예
압축 공기
최소 0.5 MPa
(5.0바)?
EMERGENCY STOP 버튼
눌렀습니까 ?
보호 덮개가 열렸습니까 ?
컴포넌트
트롤리 비상 정지 회로가
차단되었습니까 ?
사용자 인터페이스에서
센서가
작동되었습니까 ?
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.6 안전 장비 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
70
2.6.5 컴포넌트 트롤리 위치에 있는 핸드가드
경고 2
모든 곳에 피더가 장착되어 있어야 작동 신뢰성을 보장할 수 있습니다 .
피더가 충분하지 않을 경우 , 피더가 없는 곳에는 핸드 가드 ( 더미 피더 ) 가 장착되어 있어
야 합니다 . 와플 팩 트레이 ( 수동 트레이 ) 한 개가 설치되어 있으면 나머지 곳들은 다시 핸
드가드로 보호해야 합니다 .

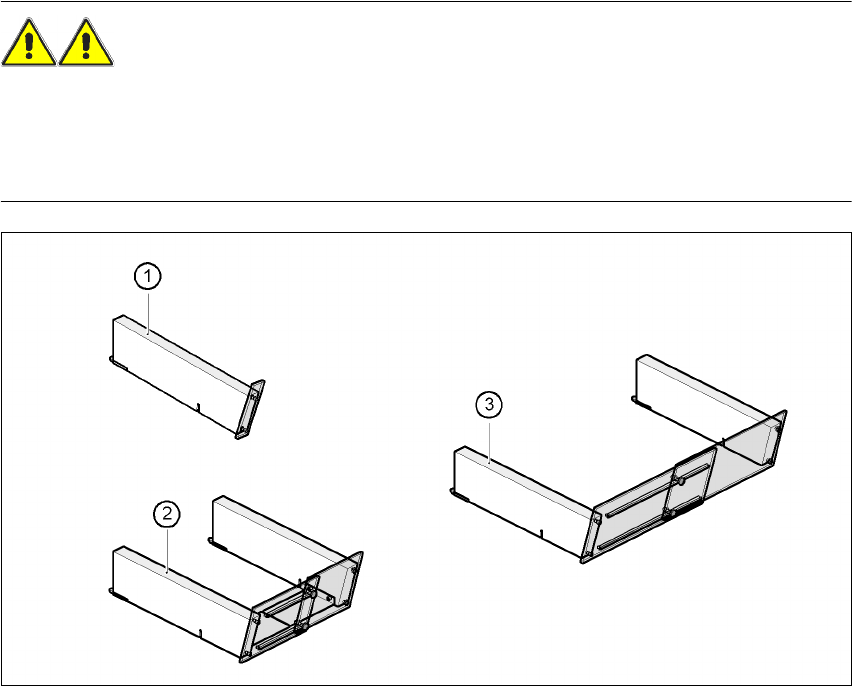

그림 2.6 - 9 컴포넌트 트롤리의 핸드가드
2
(1)1 번 위치용 핸드가드 품목 번호 : 00116961-01
(2)6 번 ~10 번 위치용 핸드가드 품목 번호 : 00116962-01
(3)11 번 ~20 번 위치용 핸드가드 품목 번호 : 00116963-01
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.7 장비의 잔류 전압 및 방전 시간
71
2.7 장비의 잔류 전압 및 방전 시간
비상 정지 버튼을 누르거나 실장 시스템을 끄면 갠트리 축의 250VDC 링크 전압과 스타 축의
145VDC 링크 전압이 매우 짧은 시간 안에 해가 없는 정도의 잔류 전압으로 줄어듭니다.
경고 2
실장 시스템에는 3 x 208VAC, 3 x 230VAC, 3 x 380 VAC, 3 x 400 VAC 또는 3 x 415 VAC ?
5 %, 50/60 Hz 주 전압이 공급됩니다 . 이는 주 전원 스위치를 꺼도 시스템 일부에는 치명적
일 수 있는 전압이 흐름을 의미합니다 . 따라서 실장 시스템을 올바로 다루지 않으면 목숨을
잃거나 중상을 당하거나 장비가 크게 손상될 수 있습니다 .
해당 사고 방지 및 DIN 규정 ( 특히 DIN EN 60 204, 1 부 ) 을 항상 준수하십시오 .
전원공급장치 및 축 장치의 가드는 해당 자격을 갖추고 교육을 받은 직원만 열 수 있도록 해
야 합니다.

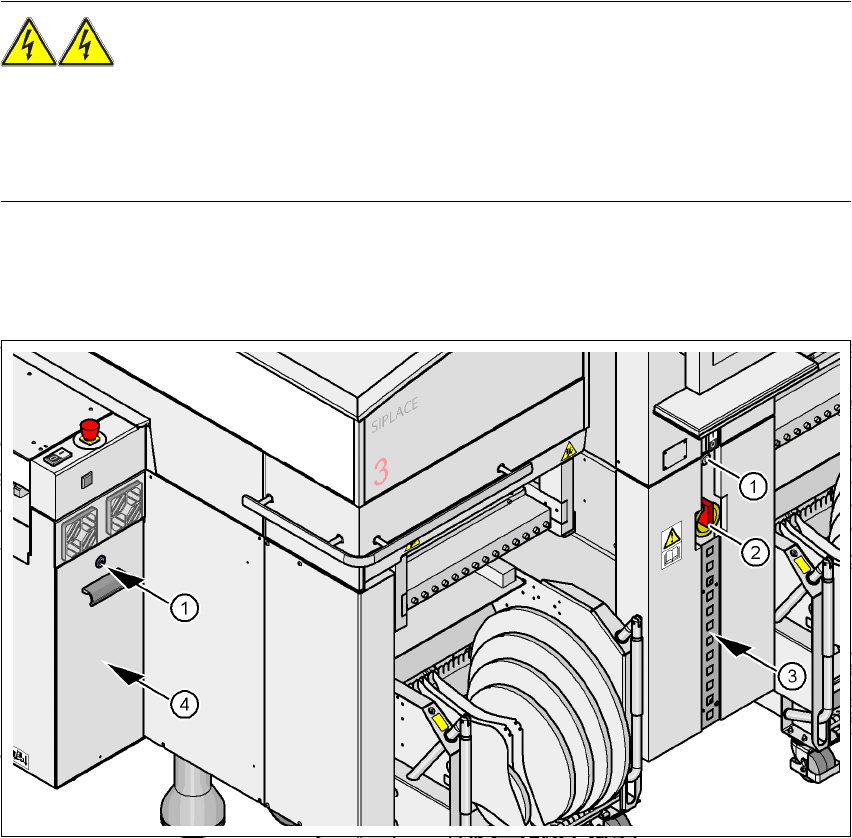

그림 2.7 - 1 전원공급장치
2
(1)덮개에 볼트로 결합되어 있는 잠금 장치
(2)주 전원 스위치
(3)덮개 뒤에 있는 전원공급장치
(4)축 장치
