사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.7 장비의 잔류 전압 및 방전 시간 71 2.7 장비의 잔류 전압 및 방전 시간 비상 정지 버튼을 누 르 거 나 실장 시스템을 끄면 갠트리 축의 250 V DC 링크 전압과 스 타 축의 145 V DC 링크 전압이 매우 짧은 시간 안에 해 가 없 는 정도의 잔류 전압…
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.6 안전 장비 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
70
2.6.5 컴포넌트 트롤리 위치에 있는 핸드가드
경고 2
모든 곳에 피더가 장착되어 있어야 작동 신뢰성을 보장할 수 있습니다 .
피더가 충분하지 않을 경우 , 피더가 없는 곳에는 핸드 가드 ( 더미 피더 ) 가 장착되어 있어
야 합니다 . 와플 팩 트레이 ( 수동 트레이 ) 한 개가 설치되어 있으면 나머지 곳들은 다시 핸
드가드로 보호해야 합니다 .
그림 2.6 - 9 컴포넌트 트롤리의 핸드가드
2
(1)1 번 위치용 핸드가드 품목 번호 : 00116961-01
(2)6 번 ~10 번 위치용 핸드가드 품목 번호 : 00116962-01
(3)11 번 ~20 번 위치용 핸드가드 품목 번호 : 00116963-01
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.7 장비의 잔류 전압 및 방전 시간
71
2.7 장비의 잔류 전압 및 방전 시간
비상 정지 버튼을 누르거나 실장 시스템을 끄면 갠트리 축의 250VDC 링크 전압과 스타 축의
145VDC 링크 전압이 매우 짧은 시간 안에 해가 없는 정도의 잔류 전압으로 줄어듭니다.
경고 2
실장 시스템에는 3 x 208VAC, 3 x 230VAC, 3 x 380 VAC, 3 x 400 VAC 또는 3 x 415 VAC ?
5 %, 50/60 Hz 주 전압이 공급됩니다 . 이는 주 전원 스위치를 꺼도 시스템 일부에는 치명적
일 수 있는 전압이 흐름을 의미합니다 . 따라서 실장 시스템을 올바로 다루지 않으면 목숨을
잃거나 중상을 당하거나 장비가 크게 손상될 수 있습니다 .
해당 사고 방지 및 DIN 규정 ( 특히 DIN EN 60 204, 1 부 ) 을 항상 준수하십시오 .
전원공급장치 및 축 장치의 가드는 해당 자격을 갖추고 교육을 받은 직원만 열 수 있도록 해
야 합니다.
그림 2.7 - 1 전원공급장치
2
(1)덮개에 볼트로 결합되어 있는 잠금 장치
(2)주 전원 스위치
(3)덮개 뒤에 있는 전원공급장치
(4)축 장치
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.7 장비의 잔류 전압 및 방전 시간 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
72

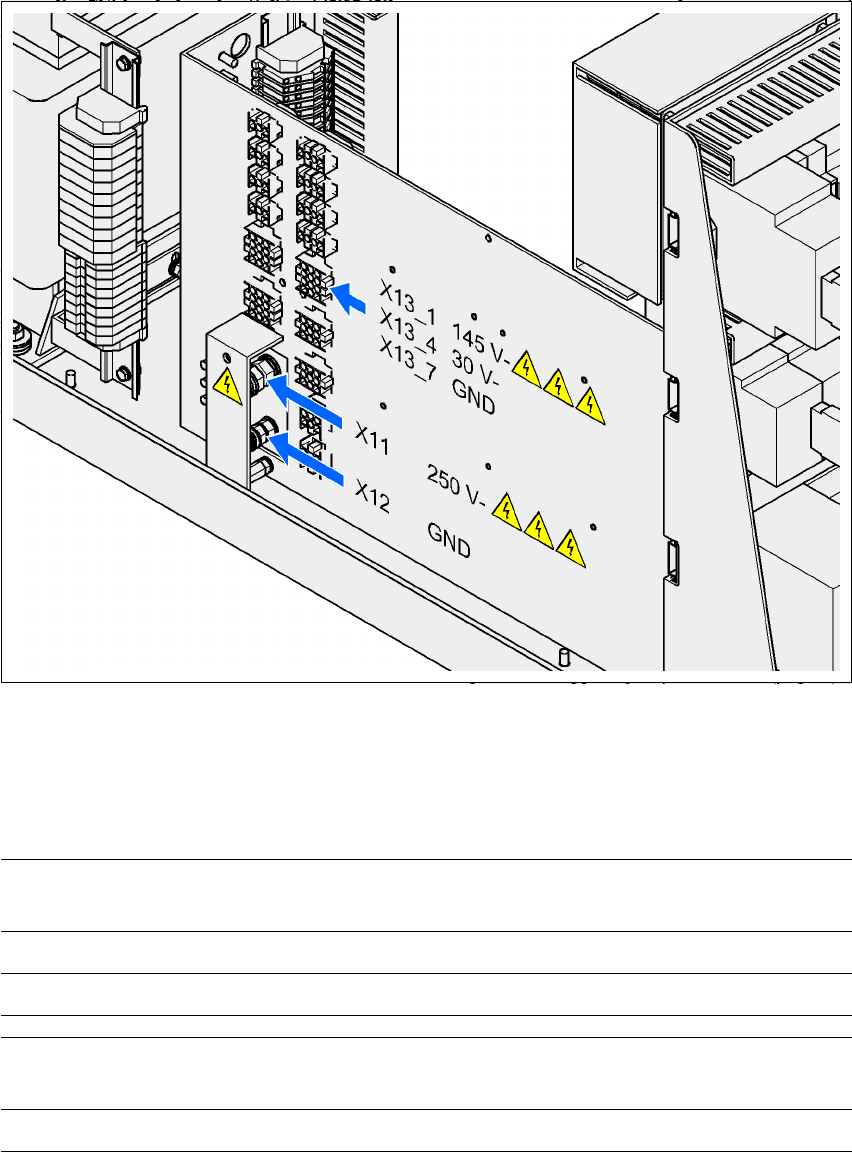

그림 2.7 - 2 전원공급장치 상에 있는 지점 측정
2.7.1 작동 전압 및 비상 정지 버튼 누른 후의 잔류 전압과 방전 시간
2
X12(GND) 로 측정한
핀 X11 및 X13-1 일반 모드에서의 전압 비상 정지 후 잔류 전압 방전 시간
X11 + 250 VDC < 10VDC 7Ðþ
X13_1 +145VDC < 10VDC 50Ðþ
핀 X3_7(-) 로 측정한
핀 X13_4 일반 모드에서의 전압 비상 정지 후 잔류 전압 방전 시간
X13_4 + 30VDC + 30VDC -
