사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.9 주 전원 스위치를 끈 후 장비의 에너지 상태 75 2.9 주 전원 스위치를 끈 후 장비의 에너지 상태 2 그림 2.9 - 1 장비 전원공급장치의 위치 2 경고 실장 시스템에는 3 x 208 V AC, 3 x 2 3 0 V AC, 3 x 380 V AC, 3 x 4…
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.8 압축 공기 공급장치 사용 불가 및 압력 해제 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
74

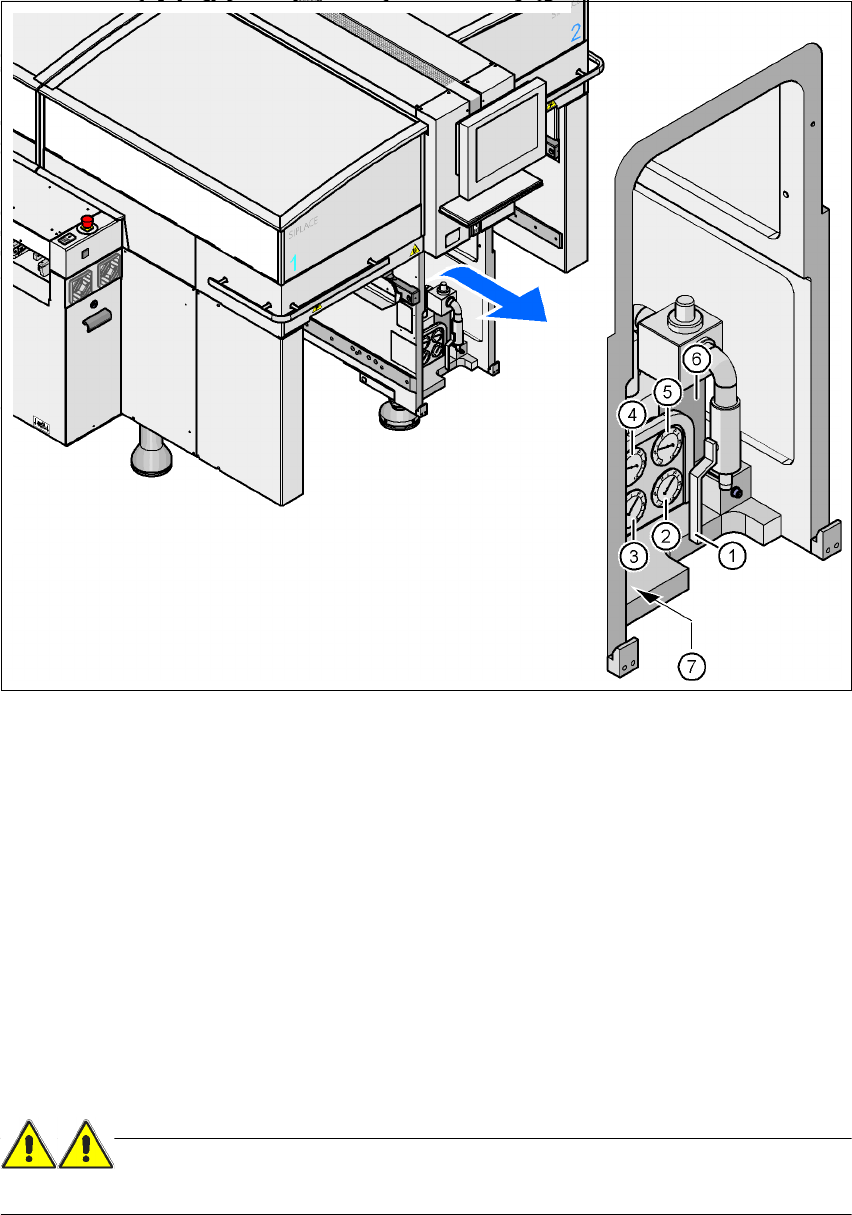

그림 2.8 - 1 실장 시스템의 압축 공기 장치
2
(1) 정지 밸브
(2) 장비 컴포넌트 공급 압력계
적정 압력 : 0.48 ± 0.025MPa, 4.8 ± 0.25 바 ( 디스플레이 범위 : 0 - 0.6MPa, 0 - 6 바 )
(3) 갠트리 배전기 공급 압력계
적정 압력 : 0.46 ± 0.01MPa, 4.6 ± 0.1 바 ( 디스플레이 범위 : 0 - 0.6MPa, 0 - 6 바 )
(4) 벌크 케이스 피더 공급 압력계
적정 압력 : 0.25 ± 0.05MPa, 2.5 ± 0.5 바 ( 디스플레이 범위 : 0 - 0.6MPa, 0 - 6 바 )
(5) 입력 압력계
적정 압력 : 0.5 - 1.0MPa, 5 ± 10 바 (표시 범위: 0 - 1.0MPa, 0 - 10 바 )
(6) 압축 공기 필터
(7) 압축 공기 보드 결합용 6 각형 나사
경고
압축되어 있는 상태에서는 압축 공기 라인을 분리하지 마십시오 . 부상의 위험이 있습니다 . 2
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.9 주 전원 스위치를 끈 후 장비의 에너지 상태
75
2.9 주 전원 스위치를 끈 후 장비의 에너지 상태
2
그림 2.9 - 1 장비 전원공급장치의 위치
2
경고
실장 시스템에는 3 x 208VAC, 3 x 230VAC, 3 x 380 VAC, 3 x 400 VAC 또는 3 x 415 VAC
± 5 %, 50/60 Hz 주 전압이 공급됩니다 . 이는 주 전원 스위치를 꺼도 시스템 일부에는 치명적일
수 있는 전압이 흐름을 의미합니다 . 따라서 실장 시스템을 올바로 다루지 않으면 목숨을 잃거나
중상을 당하거나 장비가 크게 손상될 수 있습니다 . 2
해당 사고 방지 및 DIN 규정 ( 특히 DIN EN 60 204, 1 부 ) 을 항상 준수하십시오 .
해당 자격을 갖추고 교육을 받은 직원만 전원공급장치의 가드를 열 수 있도록 해야 합니다.
(1) 주 전원 스위치
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.9 주 전원 스위치를 끈 후 장비의 에너지 상태 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
76
2
그림 2.9 - 2 주 전원 스위치 및 서비스 소켓의 위치
2
(1)주 전원 스위치
(2)서비스 소켓
