사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.9 주 전원 스위치를 끈 후 장비의 에너지 상태
77
2

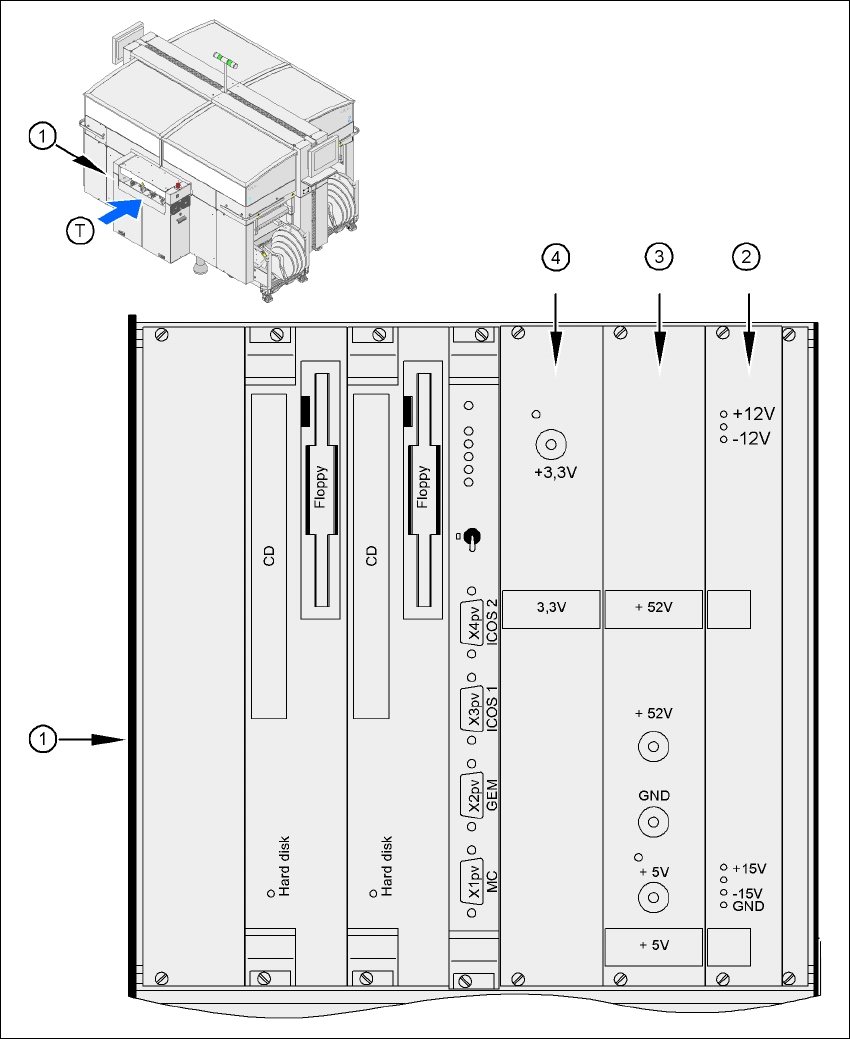

그림 2.9 - 3 컴퓨터 장치의 위치
2
(1)컴퓨터 장치 ( 윗 부분 )
(2)전원공급장치 ± 12 V-/± 15 V-
(3)전원공급장치 + 5 V-/+ 52 V-
(4)전원공급장치 + 3.3 VDC
(T)PCB 전송 방향
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.9 주 전원 스위치를 끈 후 장비의 에너지 상태 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
78
2.9.1 실장 시스템의 메인 스위치를 끄더라도 계속 연결 ...
경고
아래의 부품들은 주 전원 스위치를 꺼도 치명적일 수 있는 전압이 흐릅니다 :
– 주 전원 스위치 Q1 에 있는 케이블 연결 단자 L1, L2, L3 ( 그림 2.9 - 4
참조)
– 서비스 소켓 X102 ( 그림 2.9 - 4
참조)
– 서비스 소켓용 자동 회로 차단기 F1( 그림 2.9 - 4
참조)
– 주 필터 Z1( 그림 2.9 - 4
참조)
– 전원 공급 케이블 연결용 터미널 패널 X100
– 주 전원 스위치를 꺼도 치명적일 수 있는 전압이 흐르는 와이어 색은 모두 갈색입니다.
– 축 장치
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.9 주 전원 스위치를 끈 후 장비의 에너지 상태
79
2
그림 2.9 - 4 전원공급장치 , 앞 모습
2
Q1주 전원 스위치
X102서비스 소켓
F1 서비스 소켓 퓨즈
