2.9.2 실장 시스템의 주 전원 스위치를 끄면 전원이 꺼짐 ...
전원공급장치에 남아있는 약간의 잔류 전압을 제외하고는 자동 실장 시스템의 전원이 꺼집니다.
2.9.3 주 전원 스위치를 끈 후
압축 공기 상태
시스템의 주 전원 스위치 ( 그림 2.9 - 1 의 항목 1) 를 끄거나 전원이 공급되지 않으면 압축 공기
장치의 전기 제어 주 밸브 Y1( 그림 2.8 - 1
의 항목 1) 이 폐쇄됩니다. 압력은 5 초 이내에
0Mpa(0 바 )로 떨어집니다.
2.10 록 아웃 (Lock Out) 및 태그 아웃 (Tag Out) 절차
2.10.1 목적 및 범위
예방 유지보수 작업이나 서비스 작업을 수행하려면 로킹 (Locking) 및 태깅 (Tagging) 절차를 준
수해야 합니다. 이 절차를 올바로 준수해야 직원이 부상을 당할 위험이 없어집니다.
이 절차는 최소한의 록 / 태그 아웃 요구 조건입니다 . 설비 감독관이나 안전 담당관 , 안전 위원회
및 보건부가 작업을 안전하게 수행하는 데 필요한 기타 안전 지침을 명시할 수 있습니다 . 2
2.10.2 설명
에너지를 고립화 , 제어 및 방출해야 할 때마다 다음 절차를 따라야 합니다.
해당 직원들에게 알리십시오 .
장비를 종료합니다. 다음과 같은 정상적인 종료 절차를 모두 이행합니다.
– Stop 버튼을 누릅니다.
– 스테이션 컴퓨터를 종료합니다.
– 실장기의 메인 스위치를 끕니다.
장비에서 다음과 같은 모든 에너지원을 차단합니다.
– 압축 공기
– 전원
장비를 잠급니다.
– 가능하면 , 예를 들어 모니터 접촉기에 잠금 장치를 부착합니다.
사용자 매뉴얼 SIPLACE HF 시리즈 2 작동상의 안전사항
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 2.10 록 아웃 (Lock Out) 및 태그 아웃 (Tag Out) 절차
83
2

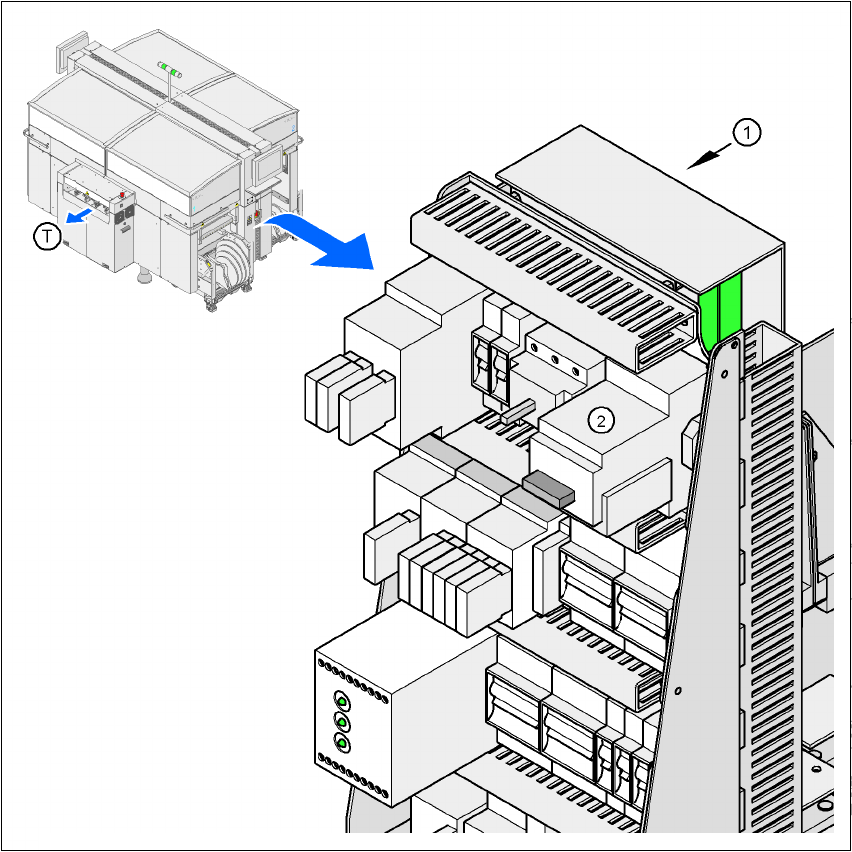

그림 2.10 - 1 모터 접촉기 위치
2
(1)전원공급장치
(2)모터 접촉기
(T)PCB 전송 방향
2 작동상의 안전사항 사용자 매뉴얼 SIPLACE HF 시리즈
2.10 록 아웃 (Lock Out) 및 태그 아웃 (Tag Out) 절차 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
84

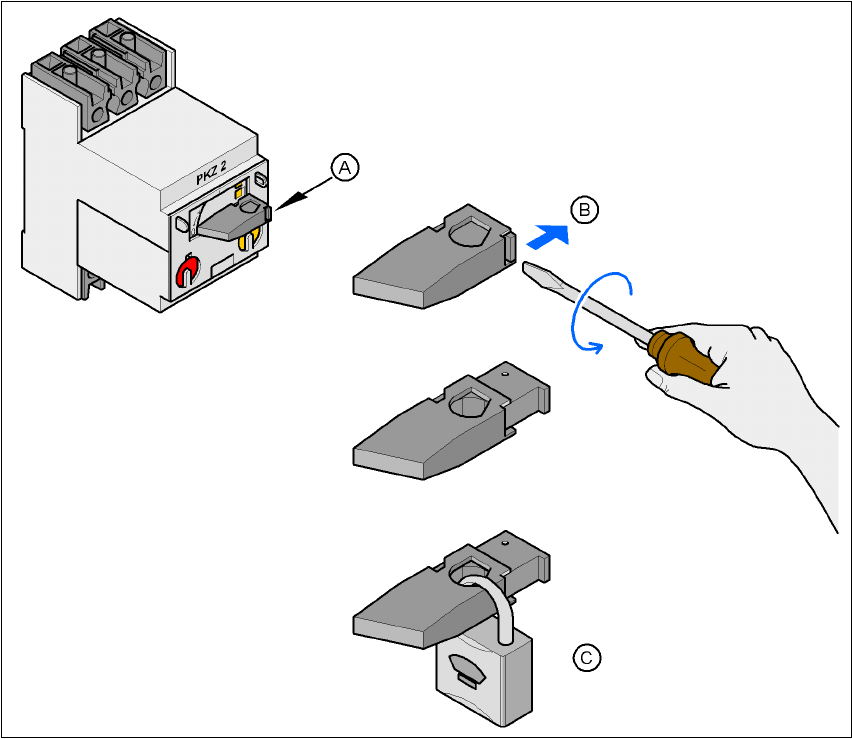

그림 2.10 - 2 모터 접촉기 잠금
2
– 태그 아웃 방법
장비를 잠글 수 있다면 그렇게 해야 합니다. 하지만 에너지 고립화 장치에 잠금 장치를 걸
수 없는 경우도 있습니다. 이럴 경우 에너지 고립화 장치에 태그를 달아 서비스를 위해서
는 장비의 전원을 꺼야한다는 것을 직원들에게 알려주어야 합니다 . 태그는 단단히 고정되
어야 하고 모두가 잘 볼 수 있는 위치에 있어야 하며 태그를 부착한 사람만이 해당 태그를
제거할 수 있도록 해야 합니다. 2
저장되어 있는 에너지를 방출합니다.
압축 공기 공급장치에 저장되어 있는 에너지와 전해질 콘덴서에 있는 전기 에너지는 적절한
방법으로 방출해야 합니다. 2
(A)작동 레버를 시계 반대 방향으로 돌립니다.
(B)드라이버로 돌출부를 작동 레버 바깥으로 끌어냅니다.
(C)작동 레버를 자물쇠로 잠급니다.
