사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.7 실장 헤드 99 3.7.1.2 HF/3 실장기에서의 실장 헤드 구성 3 그림 3.7 - 2 헤드 모듈성 ? SIPLACE HF/3 3 실장 영역 1 실장 영역 2 갠트리 1 갠트리 4 갠트리 3 실장 헤드 C&P12 C&P12 C&P12 C&…
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.7 실장 헤드 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
98
3.7 실장 헤드
3.7.1 헤드 모듈성
SIPLACE HF 의 특별한 장점 중 하나가 바로 헤드 모듈성입니다. 예를 들어 , 갠트리에 있는 실
장 헤드는 실장 요구 조건에 맞게 신속하게 교체할 수 있습니다.
3.7.1.1 HF 실장기에서의 실장 헤드 구성
3
3

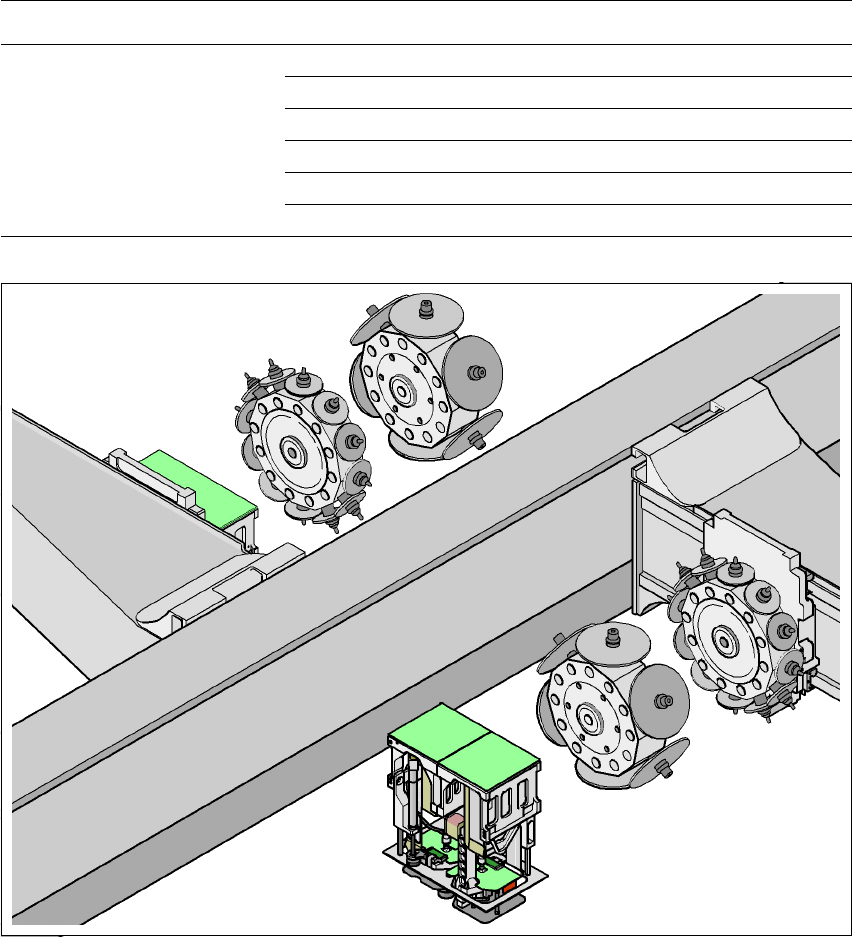

그림 3.7 - 1 헤드 모듈성 ? SIPLACE HF
실장 영역 1, 갠트리 1 실장 영역 2, 갠트리 3
실장 헤드
C&P12 C&P12
C&P12 C&P6
C&P12 TH
C&P6 C&P6
C&P6 TH
TH TH
갠트리 3
갠트리 1
TH
C&P12
C&P6
C&P12
C&P6
TH
실장 영역 2
실장 영역 1
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.7 실장 헤드
99
3.7.1.2 HF/3 실장기에서의 실장 헤드 구성
3
그림 3.7 - 2 헤드 모듈성 ? SIPLACE HF/3
3
실장 영역 1 실장 영역 2
갠트리 1 갠트리 4 갠트리 3
실장 헤드
C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P12 C&P6
C&P6 C&P12 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
갠트리 3
갠트리 1
TH
갠트리 4
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
실장 영역 2
실장 영역 1
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.7 실장 헤드 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
100
SIPLACE HF 나 HF/3 실장 시스템을 주문할 때 자신의 필요에 맞는 이상적인 헤드 구성을 선택
할 수 있습니다 . 실장기는 각자의 주문에 맞게 구성 및 공급됩니다.
실장 헤드를 현지 조건에 맞게 변경하기를 원하면 그에 맞는 재구성 키트도 있습니다 . 이 패키지
에는 실장 헤드 외에도 필수 결합 부품과 케이블 등이 포함됩니다.
실장 헤드를 변경하기 전에 먼저 스테이션과 SIPLACE Pro 소프트웨어를 개조해야 합니다. 그
런 다음 시스템을 다시 보정해야 합니다.
헤드 모듈성 , 즉 실장 헤드를 변경함으로써 실장기를 생산 요구 조건에 맞게 개조하는 것은 향후
장비에 투자를 할 필요 없이 실장기를 생산 필요성에 쉽게 맞출 수 있다는 장점이 있습니다.
3.7.2 고속 실장용 12 세그먼트 Collect&Place 헤드
3
그림 3.7 - 3 12 세그먼트 Collect&Place 헤드 ? 기능 그룹 , 1 부
3
