ASM OIS/SIS Datenbanken 14.0 (R16-2) / Schnittstellenbeschreibung Ausgabe 12/2016
56
7.5 MTC-/WPC-Spur
In früheren Stationssoftware-Versionen stand der MTC/WPC in der OIS-Datenbank auf der Spur 0
(sTrack). In der SIS-Datenbank wurden diese Bauelemente auf der Spur 1 (sTrack) gemeldet.
Dadurch waren die SIS- Liniensicht und die OIS-Stationssicht unterschiedlich.
Ab den Stationssoftware-Versionen 605 und 701 wird der MTC/WPC in beiden Datenbanken auf
Spur 1 gemeldet.
HINWEIS
Die View V_USEDCOMPONENTS6 (siehe Abschnitt 5.7.1) zeigt Spur 0 (sTrack) als
Spur 1 an.
7.6 "Quad Lane"-Unterstützung
Die Stationssoftware ab Version 702 unterstützt den Transportmodus "Quad Lane", bei dem vier
Leiterplatten parallel gefertigt werden. Dazu besitzt jede Transportspur zwei Untertransportspuren.
In jeder dieser Untertransportspuren können Leiterplatten in die Bestückbereiche transportiert
werden, wobei die Untertransportspuren einer Transportspur immer im synchronen Modus
arbeiten, also die Leiterplatten beider Untertransportspuren gleichzeitig bestückt werden.

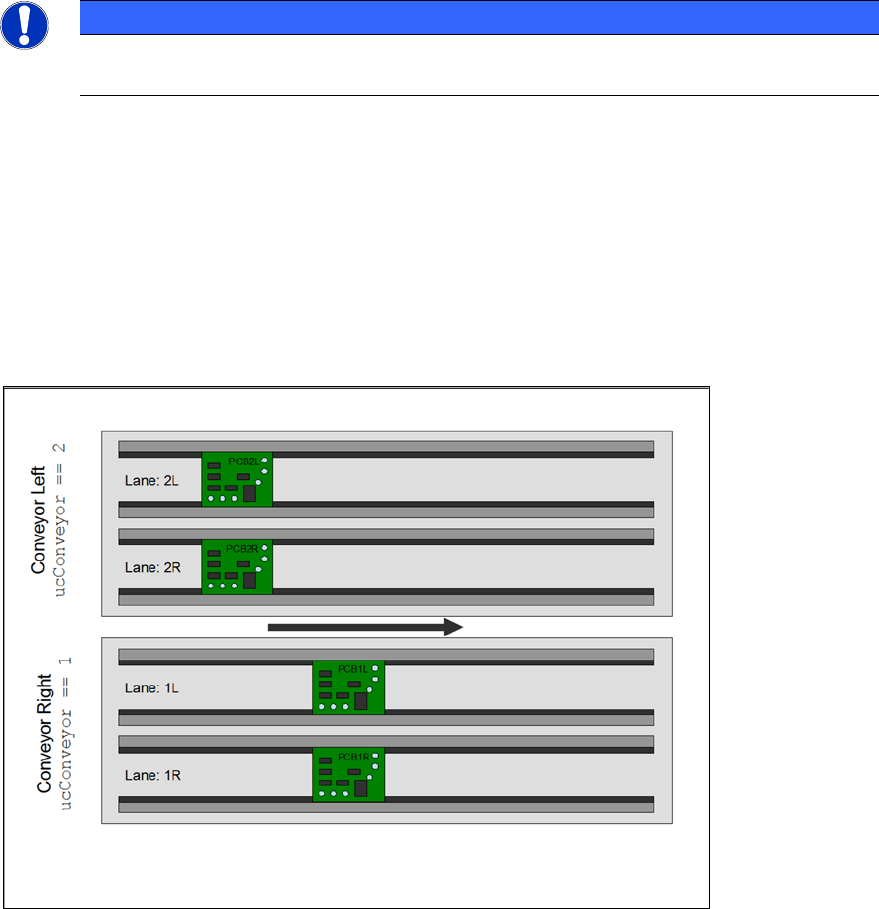

Abbildung 7-2: Quad Lane
Die Information, auf welcher Untertransportspur eine Leiterplatte transportiert wurde, wird in der
Spalte lSubConveyor in der BOARD-Tabelle der OIS-Datenbank abgelegt.
Wenn eine Station nicht im Transportmodus "Quad Lane" arbeitet, so beträgt der Wert dieser
Spalte immer "0". Wenn die Station im Transportmodus "Quad Lane" arbeitet, bedeutet der Wert
"1", dass die Leiterplatte in der rechten Untertransportspur gefertigt wurde und der Wert "2", dass
die Leiterplatte in der linken Untertransportspur gefertigt wurde.
ASM OIS/SIS Datenbanken 14.0 (R16-2) / Schnittstellenbeschreibung Ausgabe 12/2016
57
Angewandt auf das obige Beispiel ergibt sich daraus folgende Tabelle:
strBoard ucConveyor lSubConveyor lBoardNumber
PCB2L 2 2 20
PCB2R 2 1 21
PCB1L 1 2 22
PCB1R 1 1 23
HINWEIS
Bitte beachten Sie, dass jede Leiterplatte eine eigene "Board-ID" (lBoardNumber)
bekommt. Die Werte in der Spalte lBoardNumber sind nur Beispiele. Auch kann daraus
nicht die Reihenfolge der Nummerierung abgeleitet werden, sondern das Beispiel soll
lediglich zeigen, dass jede Leiterplatte eine individuelle " lBoardNumber" bekommt.
Das Verhalten ist gleich im synchronen und asynchronen Modus.
Der OIS Server generiert die folgenden Einträge für jede Leiterplatte:
Tabelle EVENT
● Neues Event: PCB_BEGIN, wenn die Produktion gestartet wurde.
● Neues Event: PCB_END, wenn die Produktion beendet wurde.
Tabelle BOARD
● Für jede gefertigte Leiterplatte wird eine Zeile in die Tabelle BOARD eingetragen.
Tabelle USEDCOMPONENTS
● Für jedes bestückte Bauelement wird eine Zeile in die Tabelle USEDCOMPONENT
eingetragen.
Im Transportmodus "Quad Lane" werden diese Datenbankeinträge für jede einzelne Leiterplatte
durchgeführt.
ASM OIS/SIS Datenbanken 14.0 (R16-2) / Schnittstellenbeschreibung Ausgabe 12/2016
58
8 Anhang
8.1 Zeitanteile
Im Folgenden wird die Konfiguration der Zeitanteile beschrieben. Ein Zeitanteil ist eine
Zusammenfassung von Zuständen eines Bestückautomaten. Ein Zustand kann von 0 % bis 100 %
einem Zeitanteil zugeordnet werden. Die Zeitanteile können vom Kunden frei definiert werden.
Als ASM Standard wird nachfolgende Einstellung (Tabelle) bereitgestellt. Diese Tabelle entspricht
der Zuordnung von Zuständen zu Zeitanteilen im MaDaMaS.
MaDaMaS Zeitanteile: T
1
= Laufend
T
2
= Wartend
T
3
= Blockiert
T
4
= Unterbrochen
T
5
= Störung
T
6
– T
8
= nicht verwendet
Verfügbarkeit Zeitanteile: T
a
= technische Verfügbarkeit, Herstellerverantwortung
T
b
= Belegungszeit (Einschaltdauer)
Angezeigter Zustand: T
9
= Anzeigen des Zustands in der Tabelle der Ansicht "Zustände"
0 = nicht anzeigen
1 = anzeigen
Nr.
Zustand Beschreibung
T
1
T
2
T
3
T
4
T
5
T
a
T
b
T
9
1
OIS_PCB_BEGIN ||
OIS_PCB_BEGIN2
Beginn Produktion Leiterplatte
100
0 0 0 0 100
100
0
2
OIS_PCB_END ||
OIS_PCB_END2
Ende Produktion Leiterplatte
0 100
0 0 0 100
100
0
3
OIS_BREAK_BEGIN
Abbruch; die Produktion wurde unterbrochen
0 0 0 100
0 100
100
0
4
OIS_EMERGENCY_STOP
Die Notaus
-Taste wurde gedrückt 0 0 0 100
0 100
100
1
5
OIS_AIR
Die Druckluftversorgung ist ausgefallen
0 0 0 0 100 100
100
1
6
OIS_STOP
Die Halt
-Taste wurde gedrückt 0 0 0 100
0 100
100
0
9
OIS_WAIT_PCB_IN
Warten auf Leiterplatte im Eingabeband
0 100
0 0 0 100
100
0
10
OIS_WAIT_PCB_INSIDE
Warten
auf Leiterplatte im Mittenband 100
0 0 0 0 100
100
0
11
OIS_WAIT_PCB_OUT
Warten, bis Ausgabeband frei ist
0 0 100
0 0 100
100
0
12
OIS_WAIT_DATA
Warte, bis Daten gesendet worden sind
0 100
0 0 0 100
100
0
14
OIS_FIDUCIAL_ERROR
Eine Marke wurde nicht
erkannt 0 0 0 0 100 100
100
0
15
OIS_TRACK_ERROR
Spur leer
0 0 0 0 100 100
100
0
16
OIS_MACHINE_ERROR
Fataler Maschinenfehler aufgetreten
0 0 0 0 100 0 100
1
17
OIS_TRANSPORT_ERROR
Fataler Transportfehler aufgetreten
0 0 0 0 100 100
100
0
18
OIS_BARCODE_ERROR
F
ataler Barcodefehler aufgetreten 0 0 0 0 100 100
100
0
20
OIS_HEAD_STEP
Taktbetrieb aktiv
0 0 0 100
0 100
100
1
21
OIS_KEY_SLOW
Schlüsselschalter auf langsam
0 0 0 100
0 100
100
1
