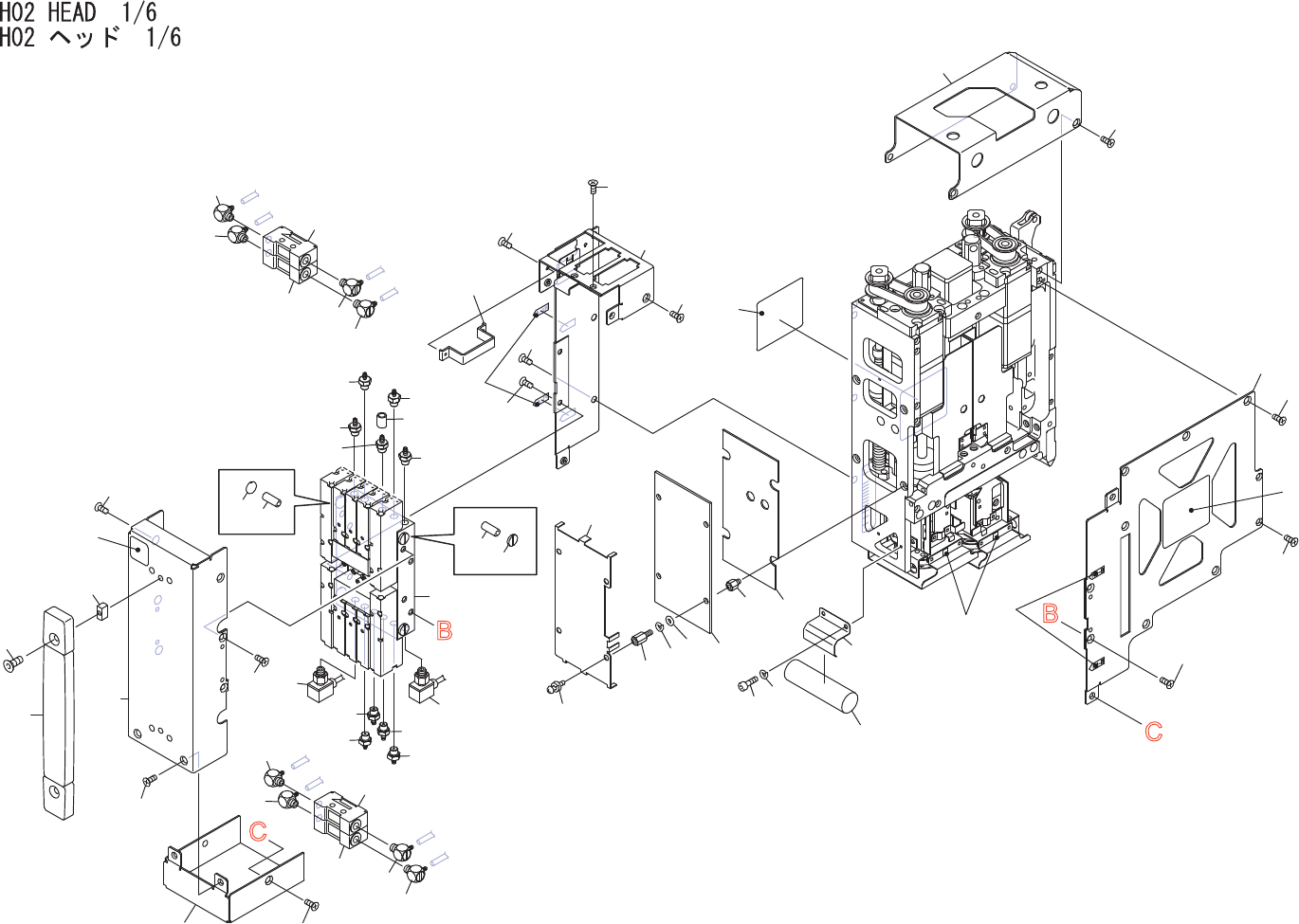

PTS-NXT2-06JE - 第123页

H02HEAD1/6 H02ヘッド1/6 UH02604 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PB016D3 1 COVER,UPPER カバー 上 AL 2 K5186R 4 SCREW,C / RCOUNTERSUNK 小ネジ 十…

100%1 / 715

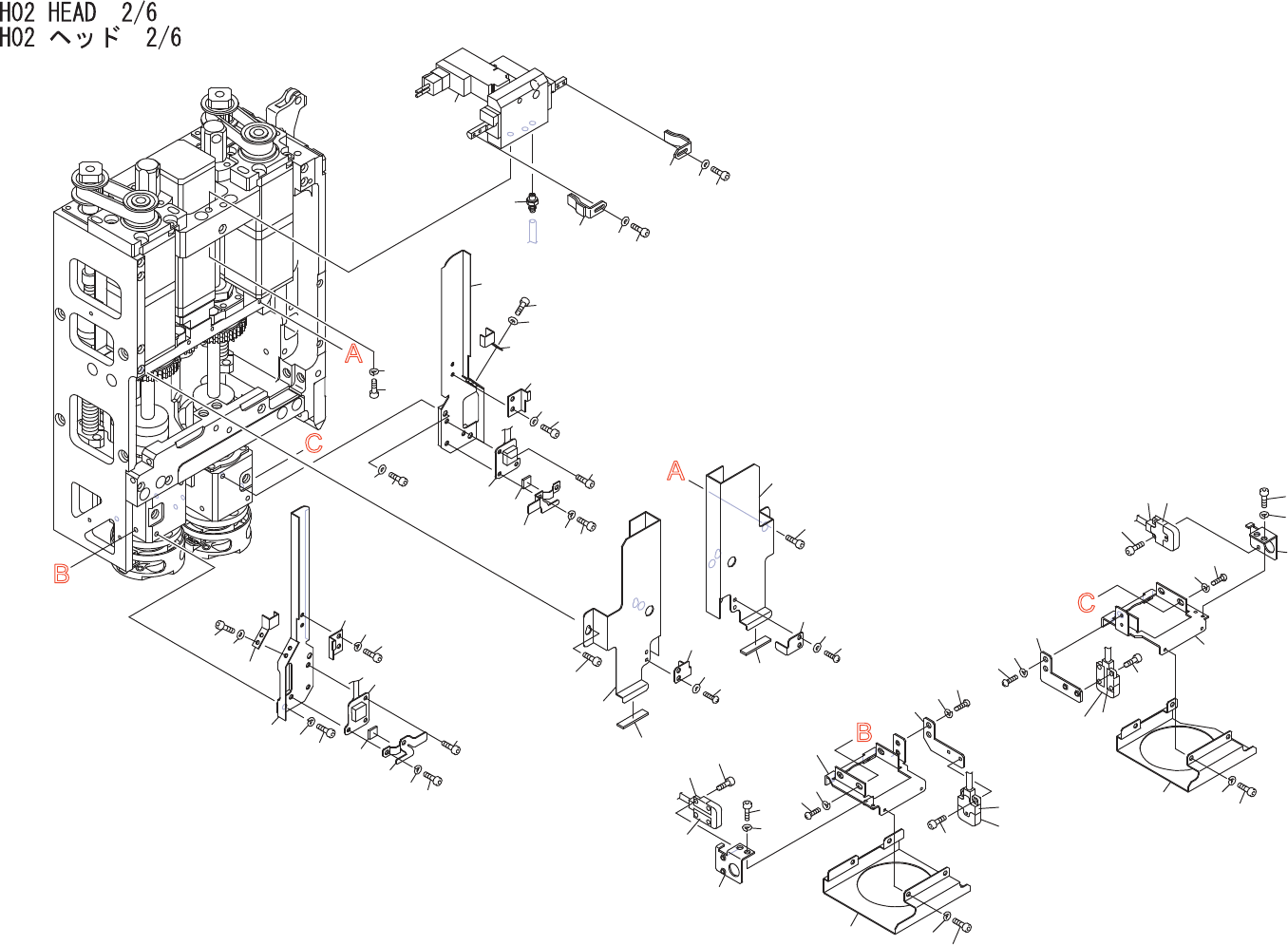

B
B
C
C
2
1
3
4
5
22
6
7
8
12
9
15
13
14
16
10
17
1
9
20
18
22
21
23
24
26
25
24
24
31
30.1
30.1
29
27
28
18
18
35
35
34
33
25.1
39
39
11
40
30.1
29
30.1
30
30
29
30
29
30
31
41
41
41
41
42
42
42
42
43
44
46
47
46
47
UH02604
122
PTS-NXT2-06JE
Vol.1
H02HEAD1/6
H02ヘッド1/6
UH02604
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PB016D3 1 COVER,UPPER カバー 上 AL
2 K5186R 4 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M03X005(3ｶｸﾛ) FE
3 PB98262 1 COVER,SIDE カバー サイド AL
4 K5186R 6 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M03X005(3ｶｸﾛ) FE
5 K5170X 2 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M02.5X005(3ｶｸﾛ) FE
6 PB98283 1 BKT,RETAINER ＢＫＴ押え FE
7 H5264A 2 BOLT,HEXSOCKET ボルト 六角穴 M02X003 FE
8 W1020A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
2M
/
M FE
9 PB94722 1 COVER カバー FE
10 K5199Y 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X005P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
11 XK04690 1 BOARD,PRINTEDCIRCUIT 基板
プ
リント OT
12 S3228S 4 SPACER スペーサ BSF-308E OT
13 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
14 W1040R 4 WASHER,FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
15 PS03231 1 SHEET シート OT ConsumableParts
16 S3272X 4 SPACER スペーサ MSB-305-03E OT
17 PB86145 1 COVER,SIDE カバー サイド AL
18 K5186R 6 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M03X005(3ｶｸﾛ) FE
19 K51700 2 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M02X004(3ｶｸﾛ) FE
20 PB83472 1 BKT,RETAINER ＢＫＴ押え FE
21 XB03123 1 VALVEUNIT バル
ブ
ユニット OT
22 K5186R 4 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M03X005(3ｶｸﾛ) FE
23 PB98243 1 COVER カバー AL
24 K5186R 8 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M03X005(3ｶｸﾛ) FE
25 T50032 1 HANDLE 取手 THA-192-1<TG> OT
25.1 PM0FTY1 2 SPACER スペーサ FE
26 K5358A 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X010 FE
27 PB98252 1 COVER,LOWER カバー 下 AL
28 K5186R 2 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M03X005(3ｶｸﾛ) FE
29 XS01582 4 SENSOR センサ OT
30 A4068H 4 ELBOW エルボ M-5ALU-4 OT
30.1 A4068G 4 ELBOW エルボ M-5ALU-3 OT
31 S4033G 2 SENSOR,PRESSURE センサ 圧力 PSE543-M5 OT
33 PX08531 1 NAMEPLATE
銘
板 PL
34 PX03301 1 NAMEPLATE,CAUTION
銘
板 注意 PL
35 PX05131 2 NAMEPLATE,CAUTION
銘
板 注意 PL
39 PX09460 1 NAMEPLATE
銘
板 PL SET
40 H1021H 1 BATTERY バッテリ ER6VLY OT ConsumableParts
41 A4067R 4 ELBOW エルボ M-5AU-3 OT
42 N2030T 4 NIPPLE ニッ
プ
ル M-5AU-4 OT
43 N2140D 1 NIPPLE ニッ
プ
ル LC-0425-M5 OT
44 R2031B 1 RING リン
グ
LS-0425 OT
46 XH00940 4 FILTER フィルタ OT ConsumableParts
47 . 4 COVER カバー OT
