PTS-NXT2-06JE - 第157页

H01HEAD(AUTOBACKUPPINEQUIPMENT) H01ヘッド(自動バックアップピン機能) AA15X17 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 AA17R11 1 CHUCK チャッ ク OT 5 2AGKHC000800 1 …

100%1 / 715
19
19.1
18
20
21
31
31.1
31.1
36
43
35
34
38
37
51
49
50
43
43
44
26
27
28
5
8
7
6
45
32
33
46
48
47
30
29
1
39
41
42
40
30.1
AA15X17
156
PTS-NXT2-06JE
Vol.1

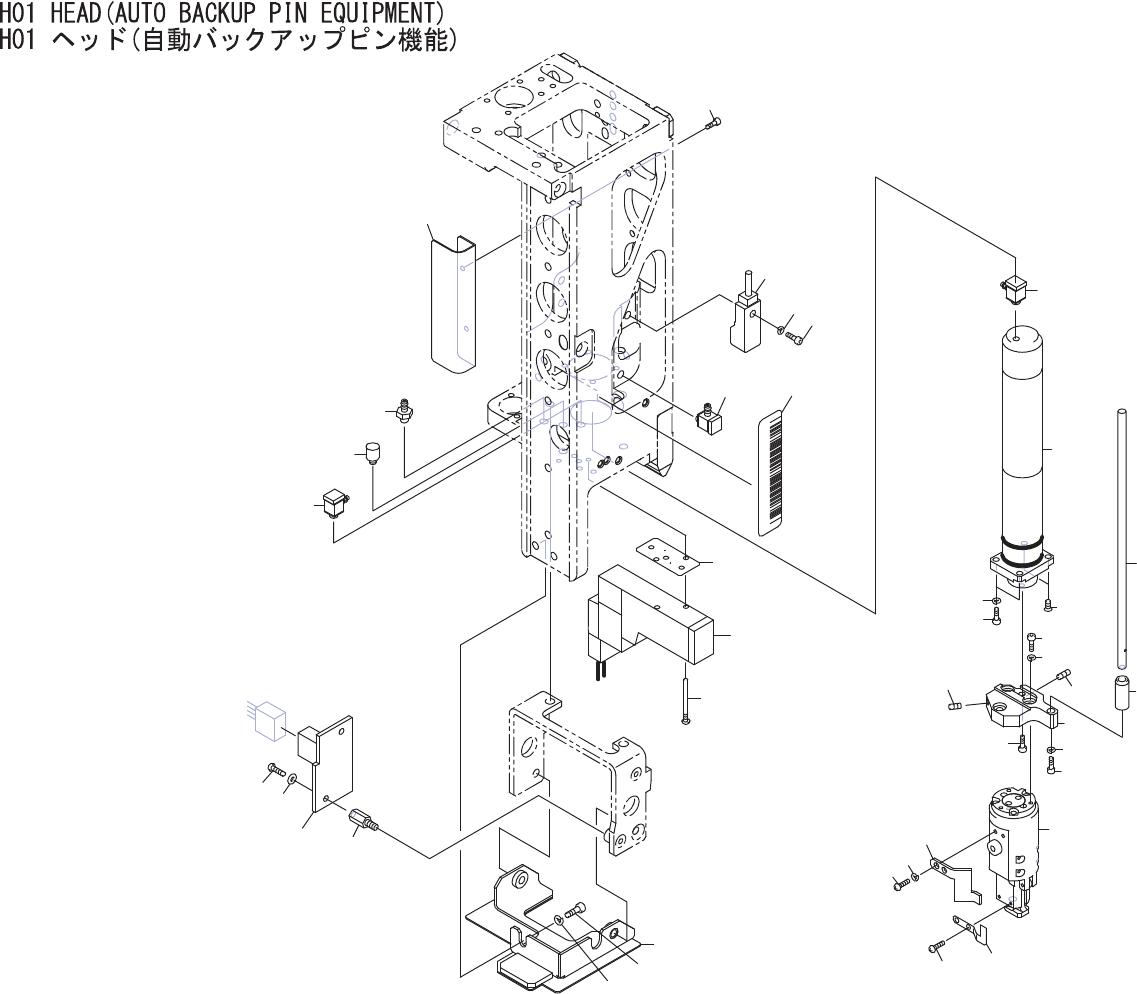

H01HEAD(AUTOBACKUPPINEQUIPMENT)
H01ヘッド(自動バックアップピン機能)
AA15X17
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 AA17R11 1 CHUCK チャック OT
5 2AGKHC000800 1 BOARD,PRINTEDCIRCUIT 基板
プ
リント OT
6 K5175W 2 SCREW,C
/
RPAN 小ネジ 十穴鍋 M02X006ｽﾃﾝﾚｽ FE
7 W1039A 2 WASHER,FLAT ワッシャ 平 2M
/
M FE
8 S3272S 2 SPACER スペーサ BSU-2007 OT
18 PB01KW0 1 DOG,SW ドッ
グ
ＳＷ FE
19 K5180G 2 SCREW,C
/
RPAN 小ネジ 十穴鍋 M02X0040ﾊﾞﾝ3ｼｭ(3ｶｸﾛ) FE
19.1 W1020A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
2M
/
M FE
20 PB30933 1 DOG,SW ドッ
グ
ＳＷ FE
21 K5180C 2 SCREW,C
/
RPAN 小ネジ 十穴鍋 M01.7X0030ﾊﾞﾝ3ｼｭ(3ｶｸﾛ) FE
26 PB01CX0 1 COVER,LOWER カバー 下 FE
27 H5273T 1 BOLT,HEXSOCKET ボルト 六角穴 M03X004 FE
28 W1021A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
29 PJ06431 1 PLATE,ACRYLIC
プ
レート アクリル OT
30 H1122D 1 VALVE,SOL バル
ブ
ＳＯＬ SYJ3140-5M0U OT
30.1 . 2 SCREW 小ネジ SY100-33-3 OT ACC-30
31 PM08TM1 1 FLANGE フランジ AL
31.1 N4087K 2 SCREW,HEXSOCKETSET ネジ 六角穴止め M01.6X002ｸﾎﾞﾐｻｷ FE
32 H5265A 3 BOLT,HEXSOCKET ボルト 六角穴 M02X005 FE
33 W1020A 3 WASHER,LOCK ワッシャ ス
プ
リン
グ
2M
/
M FE
34 H5265A 1 BOLT,HEXSOCKET ボルト 六角穴 M02X005 FE
35 H5266A 1 BOLT,HEXSOCKET ボルト 六角穴 M02X006 FE
36 W1020A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
2M
/
M FE
37 PM24056 1 SHAFT シャフト FE
38 PM55012 1 BUSHING,GUIDE
ブ
シュ ガイド OT
39 XS01854 1 CYLINDER シリンダ OT
40 K53569 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M02X006(ｽﾃﾝﾚｽ) FE
41 H5266A 2 BOLT,HEXSOCKET ボルト 六角穴 M02X006 FE
42 W1020A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
2M
/
M FE
43 A40669 3 ELBOW エルボ M-3ALU-3 OT
44 PB14214 1 COVER カバー FE
45 H5264A 2 BOLT,HEXSOCKET ボルト 六角穴 M02X003 FE
46 S40590 1 SENSOR センサ E2S-W26 FE
47 H5275A 1 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
48 W1021A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
49 A4067G 1 ELBOW エルボ M-3AU-3 OT
50 S1058B 1 SILENCER サイレンサ AN120-M3 OT
51 PX05352 1 SEAL,BARCODE シール バーコード OT unitserialnumber
