PTS-NXT2-06JE - 第18页

A A B B 32 2 3 4 5 6 7 10 11 12 13 14 15 15 15 15 16 17 20 21 22 23 14.1 26 27 28 29 30 31 31 27 33 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 59 60 60 61 61 62 63 64 66 67 68 69 70 71 72 …

100%1 / 715
V12HEAD1/4
V12ヘッド1/4
UH03319
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
107 K4228H 2 BEARING ベアリン
グ
MR63ZZ OT
108 PM0FKA1 2 COLLAR カラー FE
109 S1003D 1 CIR-CLIP サークリッ
プ
ST-EW-2(3ｶｼﾛ) OT
110 PM0FHZ1 1 BLOCK
ブ
ロック AL
111 H5280A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X020 FE
112 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
113 PM0FKT1 1 COLLAR カラー FE
114 PZ53032 1 SCREW,C
/
RPAN 小ネジ 十穴鍋 FE
115 H5275A 1 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
116 W1010A 1 WASHER,CONICAL ワッシャ 皿 M-3-L FE
117 PM0GAH2 1 SHAFT シャフト FE
118 H1179B 1 PACKING パッキン KSYN-3 OT
17
PTS-NXT2-06JE
Vol.1
A
A
B
B
32
2
3
4
5
6
7
10
11
12
13
14
15
15
15
15
16
17
20
21
22
23
14.1
26
27
28
29
30
31
31
27
33
35
36
37
38
39
40
41
42
43
44
45
46
4748
49
50
51
52
53
54
55
56
57
58
59
59
60
60
61
61
62
63
64
66
67
68
69
70
71
72
73
74
74.1
76
77
78
79
80
81
82
83
84
85
86
75
73
72
71
65
62
19
19
18
7
6
17
16.1
16.1
15
87
88
88
89
1
47.1
24
25
25
13.1
9
9
90
UH03319
18
PTS-NXT2-06JE
Vol.1

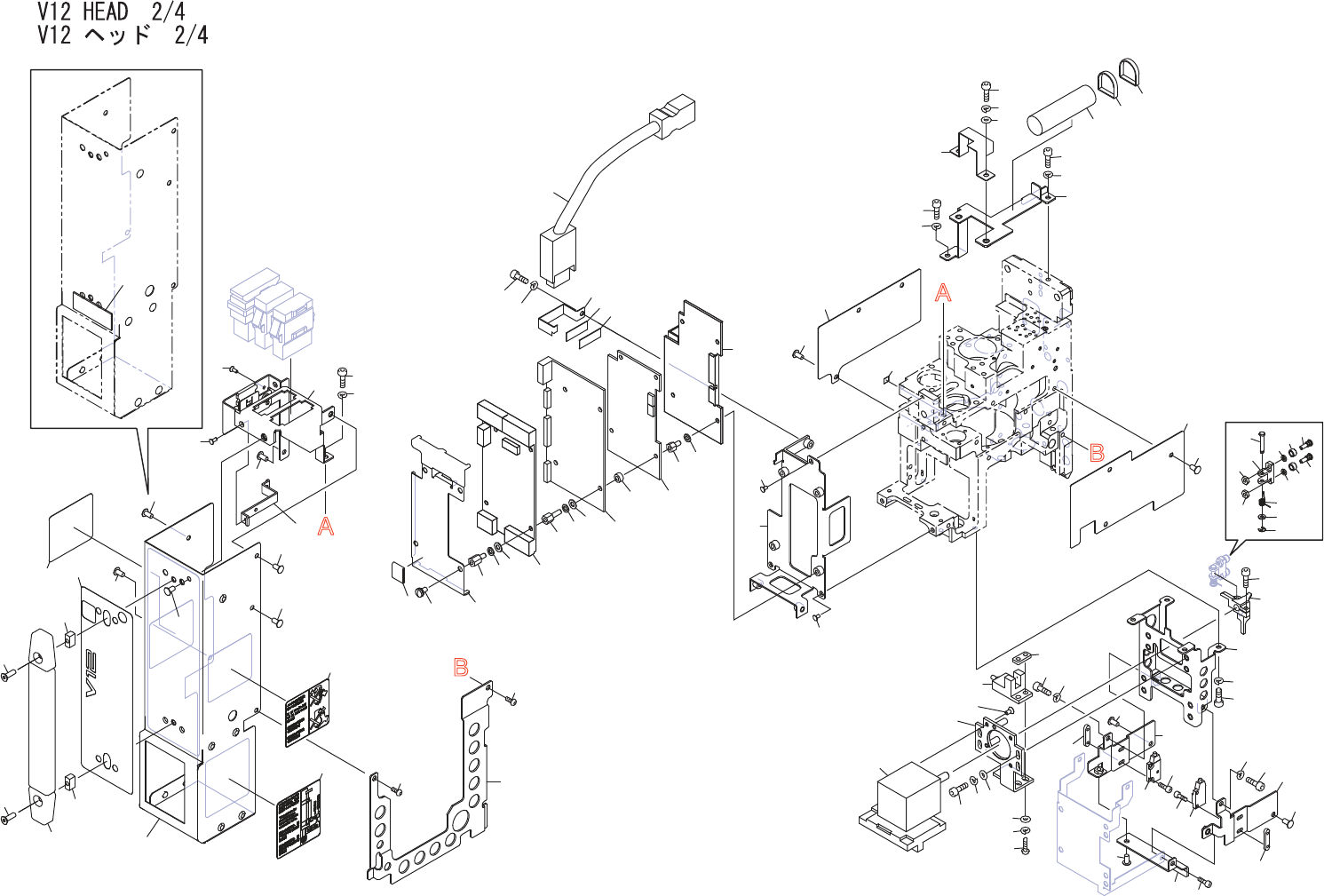

V12HEAD2/4
V12ヘッド2/4
UH03319
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PB00WZ5 1 COVER カバー AL
2 K62149 3 SCREW,C
/
RFLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ) FE
3 PB078H2 1 COVER カバー AL
4 K62149 3 SCREW,C
/
RFLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ) FE
5 PB00TM4 1 BKT ＢＫＴ FE
6 H5274A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
7 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
9 . 2 BAND,TIE バンド 結束 OT
10 H1021H 1 BATTERY バッテリ ER6VLY OT ConsumableParts
11 PB07HL0 1 RETAINER,WIRING 押え 配線 FE
12 H5274A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
13 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
13.1 W1040R 2 WASHER,FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
14 PB073Y6 1 COVER カバー AL
14.1 PS03311 1 SHEET シート OT ConsumableParts
15 K62149 5 SCREW,C
/
RFLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ) FE
16 T50032 1 HANDLE 取手 THA-192-1<TG> OT
16.1 PM0FTY1 2 SPACER スペーサ FE
17 K5358A 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X010 FE
18 PB000W1 1 BKT ＢＫＴ FE
19 K5169M 2 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
20 PB00TK2 1 COVER カバー AL
21 H5274A 1 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
22 W1021A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
23 K62149 2 SCREW,C
/
RFLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ) FE
24 2MGKHA000103 1 COVER カバー FE
25 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M03X006 FE
26 PB99535 1 COVER,TERMINAL カバー 端子 FE
27 K5169M 3 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
28 PB00TC1 1 RETAINER 押え FE
29 H5274A 1 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
30 W1021A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
31 PS03710 2 SHEET シート OT ConsumableParts
32 RH37644 1 HARNESS ハーネス OT
33 2EGKHA000600 1 BOARD,PRINTEDCIRCUIT 基板
プ
リント OT
35 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
36 S3243Z 4 SPACER スペーサ BSB-304E FE
37 2AGKHA000201 1 BOARD,PRINTEDCIRCUIT 基板
プ
リント OT
38 S3226G 4 SPACER スペーサ CF-303E OT
39 2EGKHA000902 1 BOARD,PRINTEDCIRCUIT 基板
プ
リント OT
40 W1040R 4 WASHER,FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
41 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
42 PM094H2 4 SPACER スペーサ FE
43 2AGKHA000400 1 BOARD,PRINTEDCIRCUIT 基板
プ
リント OT
44 W1040R 4 WASHER,FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶｸﾛ) FE
45 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
46 S32430 4 SPACER スペーサ BSB-307E OT
47 PB99554 1 RETAINER 押え FE
47.1 H3020C 1 FILTER フィルタ E04FD110510 OT ConsumableParts
48 K51981 4 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X006P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
49 PB00NS6 1 BKT ＢＫＴ FE
19
PTS-NXT2-06JE
Vol.1
