PTS-NXT2-06JE - 第202页

1 2 3 4 5 6 7 8 9 10 11 12 13 16 15 UL04202 202 PTS-NXT2-06JE Vol.1

100%1 / 715
H04/H04S-NE12A-NOZZLESTATION
H04/H04S-NE12A-ノズルステーション
UL02012
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 AA4NF05 1 HOLDER ホルダ OT
2 PM99213 1 HOLDER ホルダ AL
4 PS00992 1 SHEET シート OT 12
p
ieces
/
sheet,ConsumableParts
8 PZ05022 1 SPRING,TENSION ス
プ
リン
グ
引
張
FE
9 PX03451 1 SEAL,BARCODE シール バーコード OT unitserialnumber
10 PX03441 1 SEAL,BARCODE シール バーコード PL unitserialnumber
11 PB28952 1 SHUTTER シャッタ FE
12 PM85634 9 WASHER ワッシャ FE
13 PZ29951 9 BOLT ボルト OT
14 AA0HK05 1 GUIDE ガイド OT
15 H5293A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X025 FE
16 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
20 AA96706 1 BLOCK
ブ
ロック OT
21 H5276A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X010 FE
22 W1010A 2 WASHER,CONICAL ワッシャ 皿 M-3-L FE
201
PTS-NXT2-06JE
Vol.1
1
2
3
4
5
6
7
8
9
10
11
12
13
16
15
UL04202
202
PTS-NXT2-06JE
Vol.1

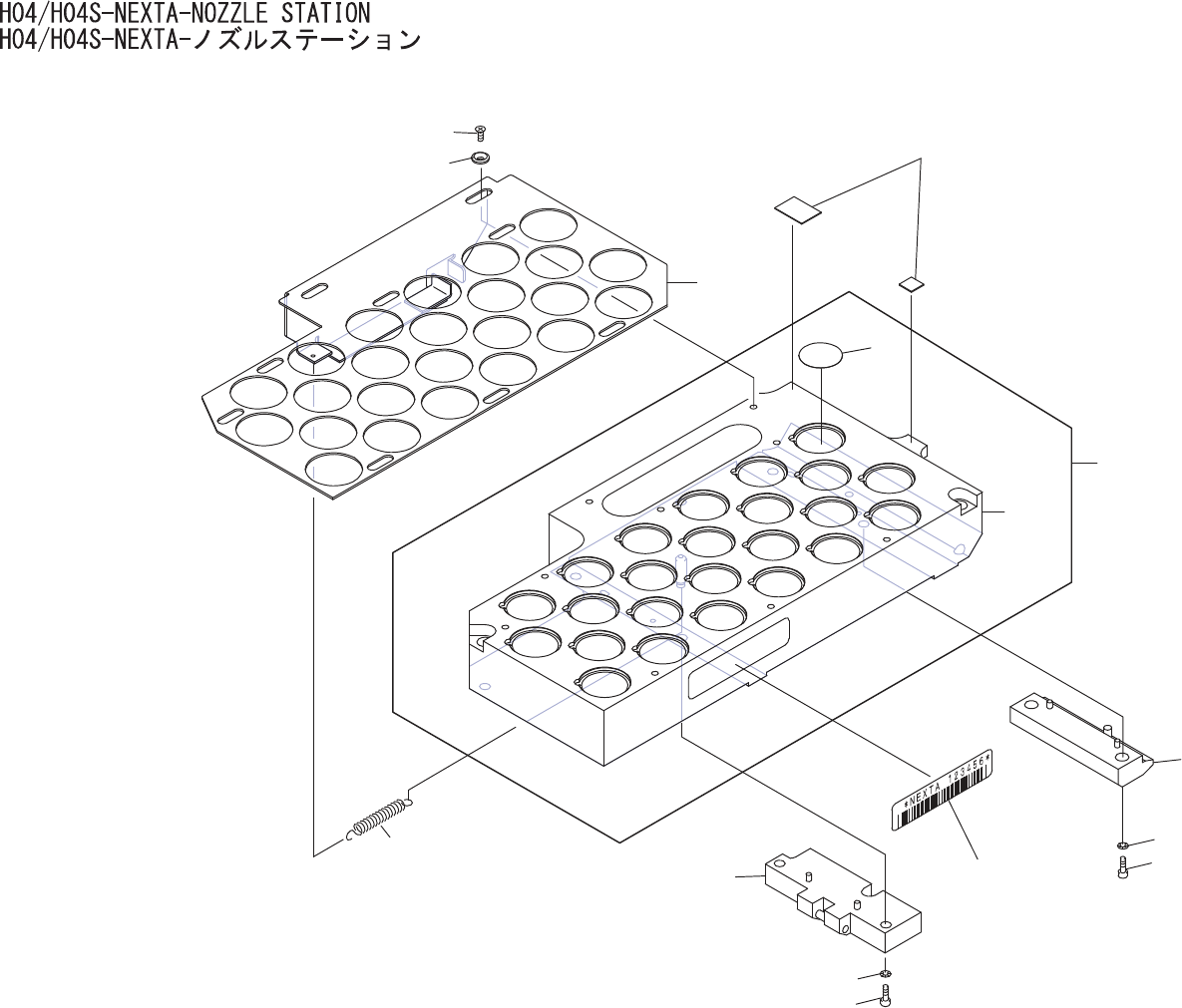

H04/H04S-NEXTA-NOZZLESTATION
H04/H04S-NEXTA-ノズルステーション
UL04202
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 AA5GA03 1 HOLDER ホルダ OT
2 PS00992 2 SHEET シート OT 12
p
ieces
/
sheet,ConsumableParts
3 PX07211 1 SEAL,BARCODE シール バーコード OT unitserialnumber
4 PX07201 1 SEAL,BARCODE シール バーコード OT unitserialnumber
5 AA5FY02 1 GUIDE ガイド OT
6 H5289A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
7 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
8 AA96706 1 BLOCK
ブ
ロック OT
9 H5276A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X010 FE
10 W1010A 2 WASHER,CONICAL ワッシャ 皿 M-3-L FE
11 PZ29951 9 BOLT ボルト OT
12 PM85634 9 WASHER ワッシャ FE
13 PB85060 1 SHUTTER シャッタ FE
15 PZ05022 1 SPRING,TENSION ス
プ
リン
グ
引
張
FE
16 PM03YR3 1 HOLDER ホルダ AL
203
PTS-NXT2-06JE
Vol.1
