H01/H02-NCKTA-NOZZLESTATION H01/H02-NCKTA-ノズルステーション UL04002 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PB85021 1 SHUTTER シャッ タ FE 2 PX07280 1 NAMEPLAT…

100%1 / 715
1
2
16
12
13
8
7
4
5
19
9
10
17
14
15
20
21
23
24
22
3
18
UL04002
216
PTS-NXT2-06JE
Vol.1

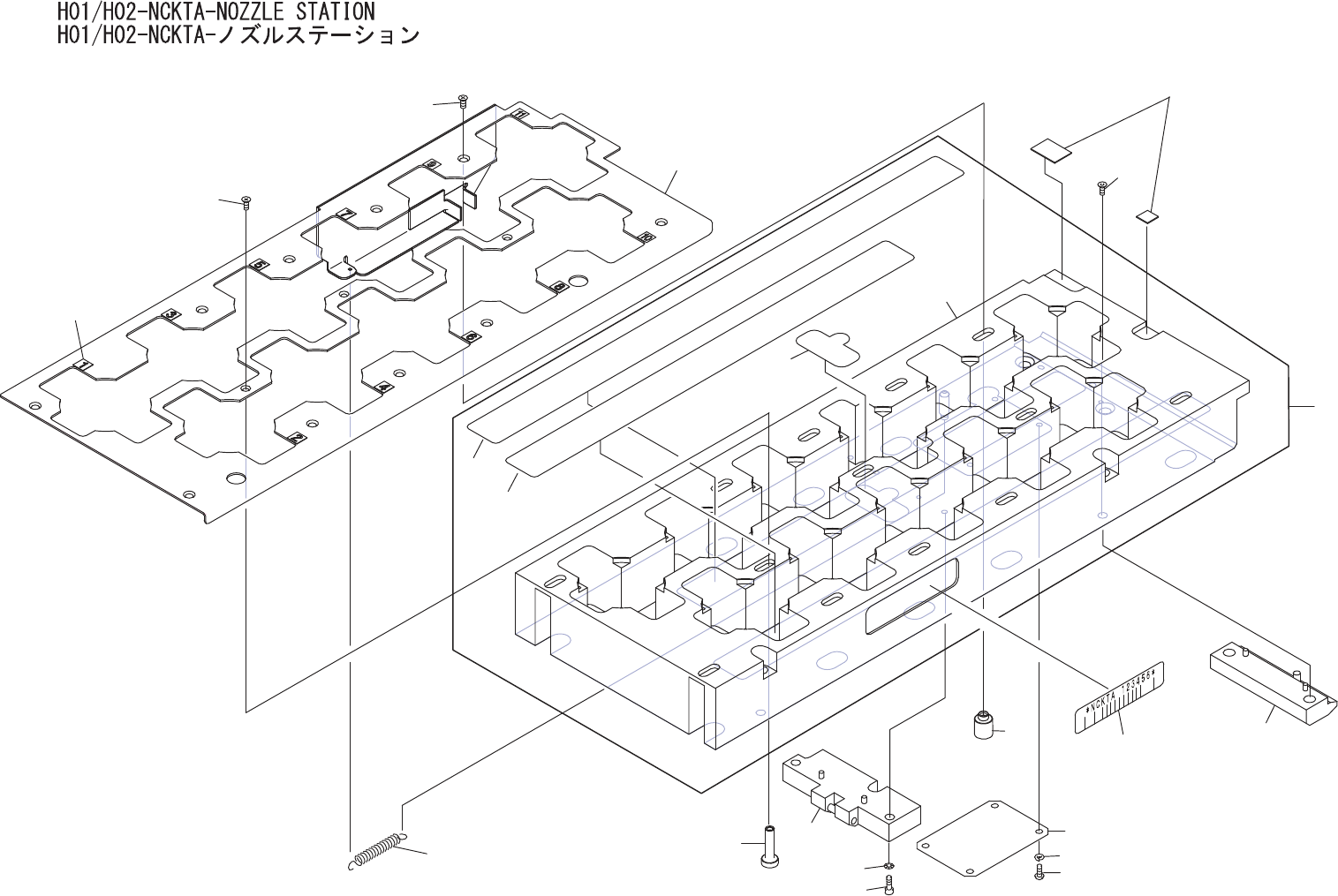

H01/H02-NCKTA-NOZZLESTATION
H01/H02-NCKTA-ノズルステーション
UL04002
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PB85021 1 SHUTTER シャッタ FE
2 PX07280 1 NAMEPLATE
銘
板 PL
3 PZ29951 10 BOLT ボルト OT
4 AA5GD03 1 HOLDER ホルダ OT
5 PM34585 10 PIN,GUIDE ピン ガイド FE
7 PX07132 1 SEAL,BARCODE シール バーコード OT unitserialnumber
8 PX07122 1 SEAL,BARCODE シール バーコード OT unitserialnumber
9 AA0HK05 1 GUIDE ガイド OT
10 K5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
12 PB85010 1 DOG,SW ドッ
グ
ＳＷ FE
13 K51756 4 SCREW,C
/
RPAN 小ネジ 十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
14 W1020H 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
2.5M
/
M FE
15 AA96706 1 BLOCK
ブ
ロック OT
16 H5276A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X010 FE
17 W1010A 2 WASHER,CONICAL ワッシャ 皿 M-3-L FE
18 K5169M 3 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 M02X005ｽﾃﾝﾚｽ FE
19 PM0K0H0 3 PIN,GUIDE ピン ガイド FE
20 PZ05022 1 SPRING,TENSION ス
プ
リン
グ
引
張
FE
21 PM03YR3 1 HOLDER ホルダ AL
22 PS00841 1 SEAL シール PL
23 PS02810 1 SHEET シート PL ConsumableParts
24 PS00621 1 SHEET シート OT ConsumableParts
217
PTS-NXT2-06JE
Vol.1

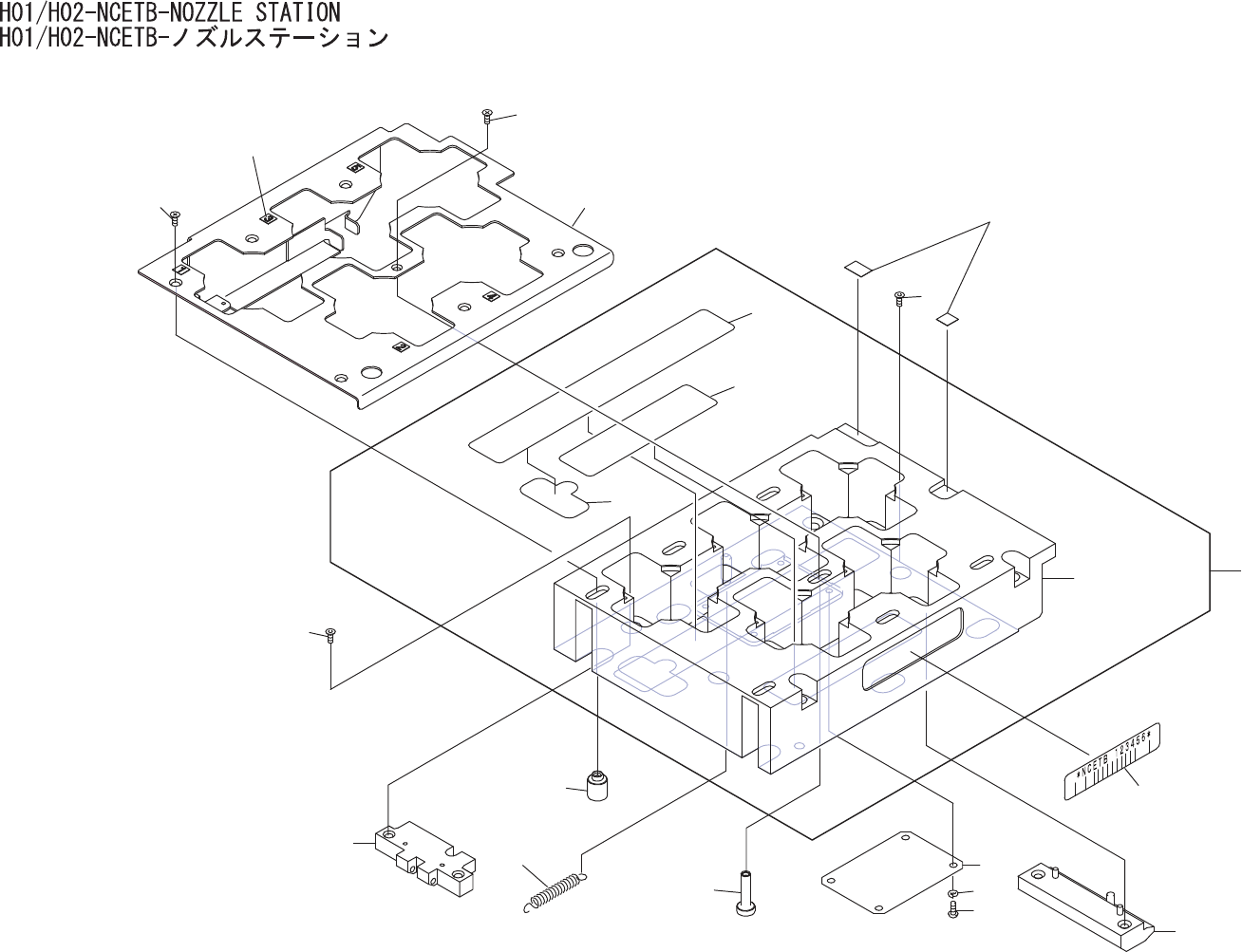

1
2
3
4
6
9
18
20
21
19
22
10
11
12
13
14
8
15
16
5
7
UL04702
218
PTS-NXT2-06JE
Vol.1
