M3II-DEVICEPALLET1/3 (With bucket) UD02613 M3II-デバイスパレット1/3 (Standard) UD02512 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 1 PM0ECH3 1 PALLET パレッ ト…

100%1 / 715
A
A
1
2
2
3
4
5
13
15
14
16
20
20.1
21
22
23
24
26
26.1
27
28
29
32
33
40
40
41
42
43
44
48
48.1
49
50
51
52
54
54.1
55
56
57
60
61
68
68
69
70
71
72
73
73
74
75
76
78
79
80
81
82
83
84
85
86
91
92
93
94
99
99
99
99
97
104
98
101
102
103
95
96
12
77
12
105
106
110
111
112
107
108
109
68
68
40
40
113
117
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
133
134
134
125
125
124
124
114
115
116
135
(Standard) UD02512
(With bucket) UD02613
17
18
19
19
17
18
34
35
36
45
46
47
45
46
47
57.2
57.3
62
63
64
77.1
29.3
29.2
29.1
57.1
246
PTS-NXT2-06JE
Vol.1

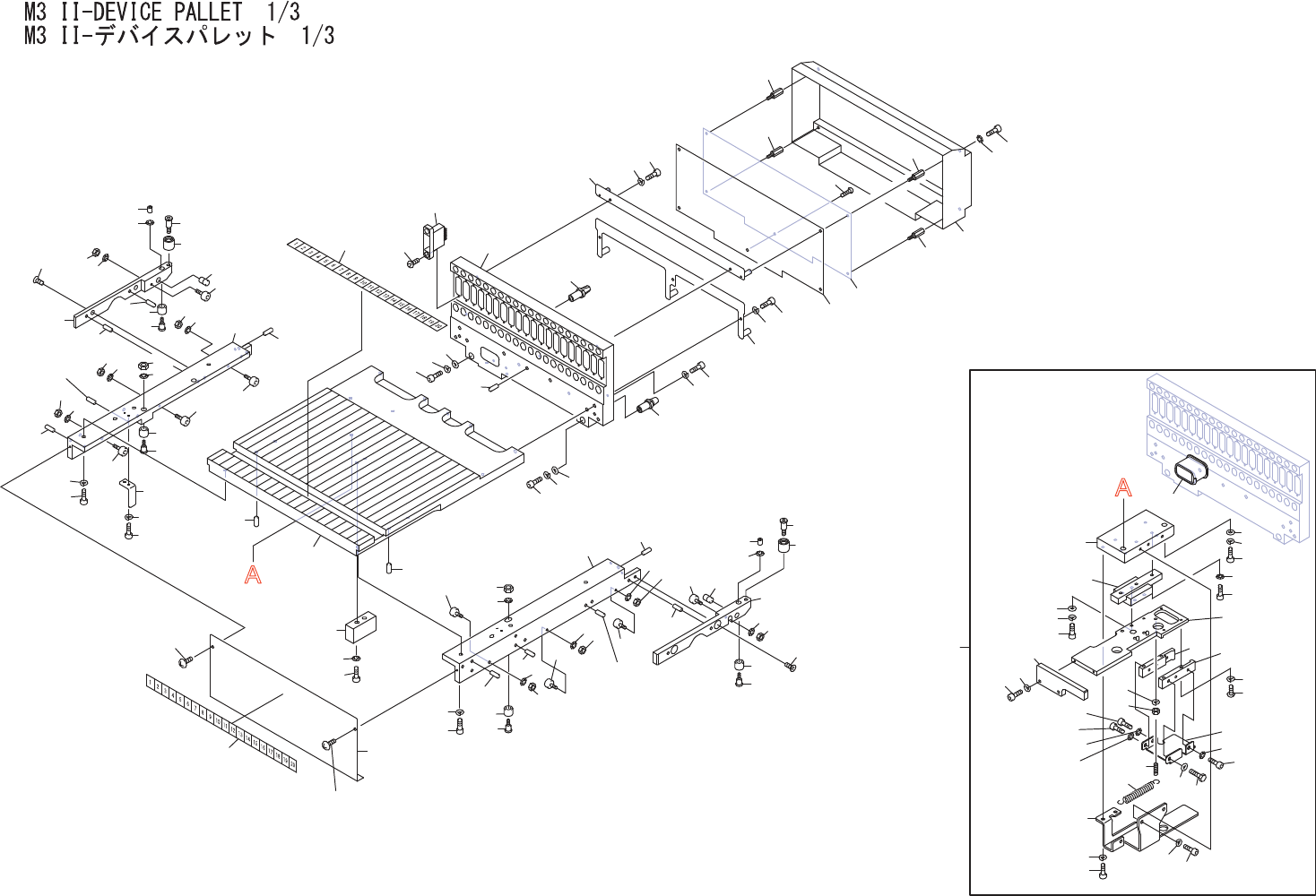

M3II-DEVICEPALLET1/3
(With bucket) UD02613
M3II-デバイスパレット1/3
(Standard) UD02512
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM0ECH3 1 PALLET パレット FE
2 H2093K 2 PIN,PARALLEL ピン 平行 4ﾟX8Bｼｭ(H8) OT
3 PM11906 1 BLOCK
ブ
ロック FE
4 H5290A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X015 FE
5 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
12 PX00143 2 NAMEPLATE
銘
板 PL
13 PM04TA2 1 BKT,RAIL ＢＫＴレール FE
14 H5289A 3 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
15 W1022A 3 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
16 H2093K 1 PIN,PARALLEL ピン 平行 4ﾟX8Bｼｭ(H8) OT
17 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT
18 N10795 2 NUT,HEX ナット 六角 M03(3ｶｸﾛ) FE
19 W1010A 2 WASHER,CONICAL ワッシャ 皿 M-3-L FE
20 PM26721 1 ROLLER ローラ FE
20.1 PM51371 1 PIN,ROLLER ピン ローラ FE
21 N10795 1 NUT,HEX ナット 六角 M03(3ｶｸﾛ) FE
22 W1010A 1 WASHER,CONICAL ワッシャ 皿 M-3-L FE
23 PM91693 1 BAR,GUIDE バー ガイド FE
24 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
26 PM26721 1 ROLLER ローラ FE
26.1 PM51371 1 PIN,ROLLER ピン ローラ FE
27 PM02503 1 NUT ナット FE
28 W1010A 1 WASHER,CONICAL ワッシャ 皿 M-3-L FE
29 PM86771 1 PIN ピン FE
29.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT
29.2 N10795 1 NUT,HEX ナット 六角 M03(3ｶｸﾛ) FE
29.3 W1010A 1 WASHER,CONICAL ワッシャ 皿 M-3-L FE
32 PM02352 1 PIN,ROLLER ピン ローラ FE
33 PM02422 1 ROLLER ローラ PL
34 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT
35 N10796 1 NUT,HEX ナット 六角 M04(3ｶｸﾛ) FE
36 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
40 H2093K 4 PIN,PARALLEL ピン 平行 4ﾟX8Bｼｭ(H8) OT
41 PM04TB2 1 BKT,RAIL ＢＫＴレール FE
42 H5289A 3 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
43 W1022A 3 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
44 H2093K 1 PIN,PARALLEL ピン 平行 4ﾟX8Bｼｭ(H8) OT
45 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT
46 N10795 2 NUT,HEX ナット 六角 M03(3ｶｸﾛ) FE
47 W1010A 2 WASHER,CONICAL ワッシャ 皿 M-3-L FE
48 PM26721 1 ROLLER ローラ FE
48.1 PM51371 1 PIN,ROLLER ピン ローラ FE
49 N10795 1 NUT,HEX ナット 六角 M03(3ｶｸﾛ) FE
50 W1010A 1 WASHER,CONICAL ワッシャ 皿 M-3-L FE
51 PM91703 1 BAR,GUIDE バー ガイド FE
52 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
54 PM26721 1 ROLLER ローラ FE
54.1 PM51371 1 PIN,ROLLER ピン ローラ FE
55 PM02503 1 NUT ナット FE
56 W1010A 1 WASHER,CONICAL ワッシャ 皿 M-3-L FE
57 PM86771 1 PIN ピン FE
247
PTS-NXT2-06JE
Vol.1
M3II-DEVICEPALLET1/3
(With bucket) UD02613
M3II-デバイスパレット1/3
(Standard) UD02512
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
57.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT
57.2 N10795 1 NUT,HEX ナット 六角 M03(3ｶｸﾛ) FE
57.3 W1010A 1 WASHER,CONICAL ワッシャ 皿 M-3-L FE
60 PM02352 1 PIN,ROLLER ピン ローラ FE
61 PM02422 1 ROLLER ローラ PL
62 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT
63 N10796 1 NUT,HEX ナット 六角 M04(3ｶｸﾛ) FE
64 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
68 H2093K 4 PIN,PARALLEL ピン 平行 4ﾟX8Bｼｭ(H8) OT
69 PP01864 1 DOG ドッ
グ
FE
70 H5275A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
71 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
72 PB13932 1 COVER カバー FE
73 K5171S 2 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M03X006(3ｶｼﾛ) FE
74 PM0E5R0 1 PLATE
プ
レート FE
75 H5291A 8 BOLT,HEXSOCKET ボルト 六角穴 M04X018 FE
76 W1011A 8 WASHER,CONICAL ワッシャ 皿 M-4-L FE
77 AJ85701 1 HARNESS ハーネス OT 20
p
ieces
/
set
77.1 XP00131 40 PIN ピン OT
78 H2093K 1 PIN,PARALLEL ピン 平行 4ﾟX8Bｼｭ(H8) OT
79 PM35443 1 PIN,ROUND ピン 丸 FE
80 H5288A 1 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
81 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
82 W1043A 1 WASHER,FLAT ワッシャ 平 4W-4 FE
83 PM35453 1 PIN,DIAMOND-SHAPED ピン ダイヤ FE
84 H5288A 1 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
85 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
86 W1043A 1 WASHER,FLAT ワッシャ 平 4W-4 FE
91 PB01576 1 PLATE,WELDED
プ
レート 熔接 FE
92 H5275A 3 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
93 W1021A 3 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
94 PB01569 1 BKT ＢＫＴ FE
95 H5275A 2 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
96 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M FE
97 PB01556 1 SHEET シート PL ConsumableParts
98 K5199Z 1 SCREW,WASHERASS'Y 小ネジ 座金組込み M03X010P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
99 PM02544 4 SPACER スペーサ FE
101 PB14503 1 COVER カバー FE
102 H5274A 4 BOLT,HEXSOCKET ボルト 六角穴 M03X006 FE
103 W1010A 4 WASHER,CONICAL ワッシャ 皿 M-3-L FE
104 XK05052 1 BOARD,PRINTEDCIRCUIT 基板
プ
リント OT
105 AA6WE07 1 SLIDER スライダ OT
106 PM089C5 1 BASE ベース FE
107 H5292A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X020 FE
108 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
109 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
110 K1185W 1 GUIDE,RAIL ガイド レール PU120070TRK1K31PN0 OT
111 H5275A 3 BOLT,HEXSOCKET ボルト 六角穴 M03X008 FE
112 W1010A 3 WASHER,CONICAL ワッシャ 皿 M-3-L FE
113 PM089B4 1 SLIDER スライダ FE
114 H5276A 4 BOLT,HEXSOCKET ボルト 六角穴 M03X010 FE
248
