M3S,M3II-PSU1/2 (With bucket) UK02014 (Standard) UK01914 No. Dr g .No.&CodeNo. QTY Descri p tion Ratin g Materials Remarks 番号 図番 &ｺｰ ﾄﾞ番号 個数 品名 規 格 材質 備考 109 H54253 4 BOLT,HEXSOCKET ボル ト 六 角穴 M03X010 (3ｶ…

100%1 / 715
M3S,M3II-PSU1/2
(With bucket) UK02014
(Standard) UK01914
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
50 H54253 4 BOLT,HEXSOCKET ボルト 六角穴 M03X010(3ｶｼﾛ) FE
51 N10793 4 NUT,HEX ナット 六角 M03(3ｶｼﾛ) FE
52 S3250G 4 SPRING,TENSION ス
プ
リン
グ
引
張
AWS6-60 OT
53 XW00431 4 WIRE ワイヤ OT
54 H5120W 4 BOLT ボルト MSB6-10 OT
54.1 W1108F 4 WASHER,FLAT ワッシャ 平 4W-6(3ｶｼﾛ) OT
55 N1079G 4 NUT,HEX ナット 六角 M04(3ｶｼﾛ) FE
56 W1106D 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶｼﾛ) FE
69 PB52893 4 STOPPER ストッパ FE
69.1 H5427C 8 BOLT,HEXSOCKET ボルト 六角穴 M05X015(3ｶｼﾛ) FE
69.2 W1106E 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶｼﾛ) FE
69.3 N10039 8 NUT ナット SFB-625(M5) FE
73 PB69192 4 BASE ベース FE
74 H5428L 8 BOLT,HEXSOCKET ボルト 六角穴 M08X020(3ｶｼﾛ) FE
75 W1106G 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
76 N1003R 8 NUT ナット SFB-004(M8) FE
77 PB69202 4 RETAINER,SPRING 押え ス
プ
リン
グ
FE
78 H54272 8 BOLT,HEXSOCKET ボルト 六角穴 M06X020(3ｶｼﾛ) FE
79 W1106F 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
80 PB69253 4 GUIDE ガイド FE
81 H54241 8 BOLT,HEXSOCKET ボルト 六角穴 M06X015(3ｶｼﾛ) FE
82 W1106F 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
83 2MGLPT003600 4 BKT ＢＫＴ FE
84 H54241 8 BOLT,HEXSOCKET ボルト 六角穴 M06X015(3ｶｼﾛ) FE
85 W1106F 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
86 H21870 4 PIN ピン CDGH10-30 OT
87 W10040 8 WASHER ワッシャ WSF25 OT
88 PB63292 4 LEVER レバー FE
89 H2055T 4 PIN,SPRING ピン ス
プ
リン
グ
4ﾟX8 FE
90 S3261E 4 SPRING ス
プ
リン
グ
SWY16.5-35 OT
91 2MGKPT000901 4 BKT ＢＫＴ FE
91.1 2MGKPT001200 1 SEAL,BARCODE シール バーコード OT STANDARDPALLET,unitserialnumber
91.2 2MGKPT001400 1 SEAL,BARCODE シール バーコード OT
PALLETSWITHBUCKET,unitserialnumber
92 H5428G 8 BOLT,HEXSOCKET ボルト 六角穴 M08X016(3ｶｼﾛ) FE
93 W1106G 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
94 N1003R 8 NUT ナット SFB-004(M8) FE
95 PJ10621 4 GUIDE ガイド PL STANDARDPALLET
96 H5427B 8 BOLT,HEXSOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE STANDARDPALLET
97 W1106E 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶｼﾛ) FE STANDARDPALLET
98 PB69232 4 BKT,STOPPER ＢＫＴストッパ FE
99 H5426L 8 BOLT,HEXSOCKET ボルト 六角穴 M04X010(3ｶｼﾛ) FE
100 W1106D 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶｼﾛ) FE
101 PB050R0 4 LEVER レバー FE STANDARDPALLET
101.1 PB74892 4 LEVER レバー FE PALLETSWITHBUCKET
102 PM93493 4 BOLT ボルト FE
103 N1079G 4 NUT,HEX ナット 六角 M04(3ｶｼﾛ) FE
104 W1106D 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶｼﾛ) FE
105 S3228C 8 SPACER スペーサ CU-414 OT
106 H5426T 8 BOLT,HEXSOCKET ボルト 六角穴 M04X020(3ｶｼﾛ) FE
107 W1106D 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶｼﾛ) FE
108 W1043C 8 WASHER,FLAT ワッシャ 平 4W-4(3ｶｼﾛ) FE
298
PTS-NXT2-06JE
Vol.1
M3S,M3II-PSU1/2
(With bucket) UK02014
(Standard) UK01914
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
109 H54253 4 BOLT,HEXSOCKET ボルト 六角穴 M03X010(3ｶｼﾛ) FE
110 N10793 4 NUT,HEX ナット 六角 M03(3ｶｼﾛ) FE
111 S3262S 4 SPRING,TENSION ス
プ
リン
グ
引
張
AWY8-40 OT
112 H54255 4 BOLT,HEXSOCKET ボルト 六角穴 M03X015(3ｶｼﾛ) FE
113 N10793 4 NUT,HEX ナット 六角 M03(3ｶｼﾛ) FE
114 PJ10611 8 BLOCK
ブ
ロック PL PALLETSWITHBUCKET
115 H5427L 16 BOLT,HEXSOCKET ボルト 六角穴 M05X030(3ｶｼﾛ) FE PALLETSWITHBUCKET
116 W1012B 16 WASHER,CONICAL ワッシャ 皿 M-5-L(3ｶｼﾛ) FE PALLETSWITHBUCKET
117 N10039 16 NUT ナット SFB-625(M5) FE PALLETSWITHBUCKET
118 PB063X0 4 BKT ＢＫＴ FE STANDARDPALLET
119 H5428G 8 BOLT,HEXSOCKET ボルト 六角穴 M08X016(3ｶｼﾛ) FE STANDARDPALLET
120 W1106G 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE STANDARDPALLET
121 N1003R 8 NUT ナット SFB-004(M8) FE STANDARDPALLET
122 PJ10621 4 GUIDE ガイド PL STANDARDPALLET
123 H5427B 8 BOLT,HEXSOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE STANDARDPALLET
124 W1106E 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶｼﾛ) FE STANDARDPALLET
125 PB064B0 4 HANDLE 取手 FE
126 H5428L 8 BOLT,HEXSOCKET ボルト 六角穴 M08X020(3ｶｼﾛ) FE
127 W1106G 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
128 N1003R 8 NUT ナット SFB-004(M8) FE
129 N2117E 4 GRIP 握り C-57(02) OT
130 R4012L 4 LEVER レバー LPﾚﾊﾞｰｸﾛ(ﾋﾀﾞﾘ) OT
131 PB050T0 4 LINK リンク FE STANDARDPALLET
132 PM0DRZ0 8 PIN ピン FE STANDARDPALLET
133 S1022A 16 CIR-CLIP サークリッ
プ
ST-EW-4 OT STANDARDPALLET
134 PB050S0 4 LEVER レバー FE STANDARDPALLET
135 PM93493 4 BOLT ボルト FE STANDARDPALLET
136 N1079G 4 NUT,HEX ナット 六角 M04(3ｶｼﾛ) FE STANDARDPALLET
137 W1106D 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶｼﾛ) FE STANDARDPALLET
138 2AGKPT000101 1 GUIDE ガイド OT
139 2MGKPT000702 3 BKT,ROLLER ＢＫＴローラ FE
140 H54269 6 BOLT,HEXSOCKET ボルト 六角穴 M05X010(3ｶｼﾛ) FE
141 W1106E 6 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶｼﾛ) FE
142 N1079Z 6 NUT,HEX ナット 六角 M063ｼｭ(3ｶｼﾛ) FE
143 W1106F 6 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
144 R60106 6 ROLLER ローラ UMBH6-28 FE
145 N1003R 6 NUT ナット SFB-004(M8) FE
146 H5428F 6 BOLT,HEXSOCKET ボルト 六角穴 M08X015(3ｶｼﾛ) FE
147 W1106G 6 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
148 2MGKPT000602 3 GUIDE ガイド FE
299
PTS-NXT2-06JE

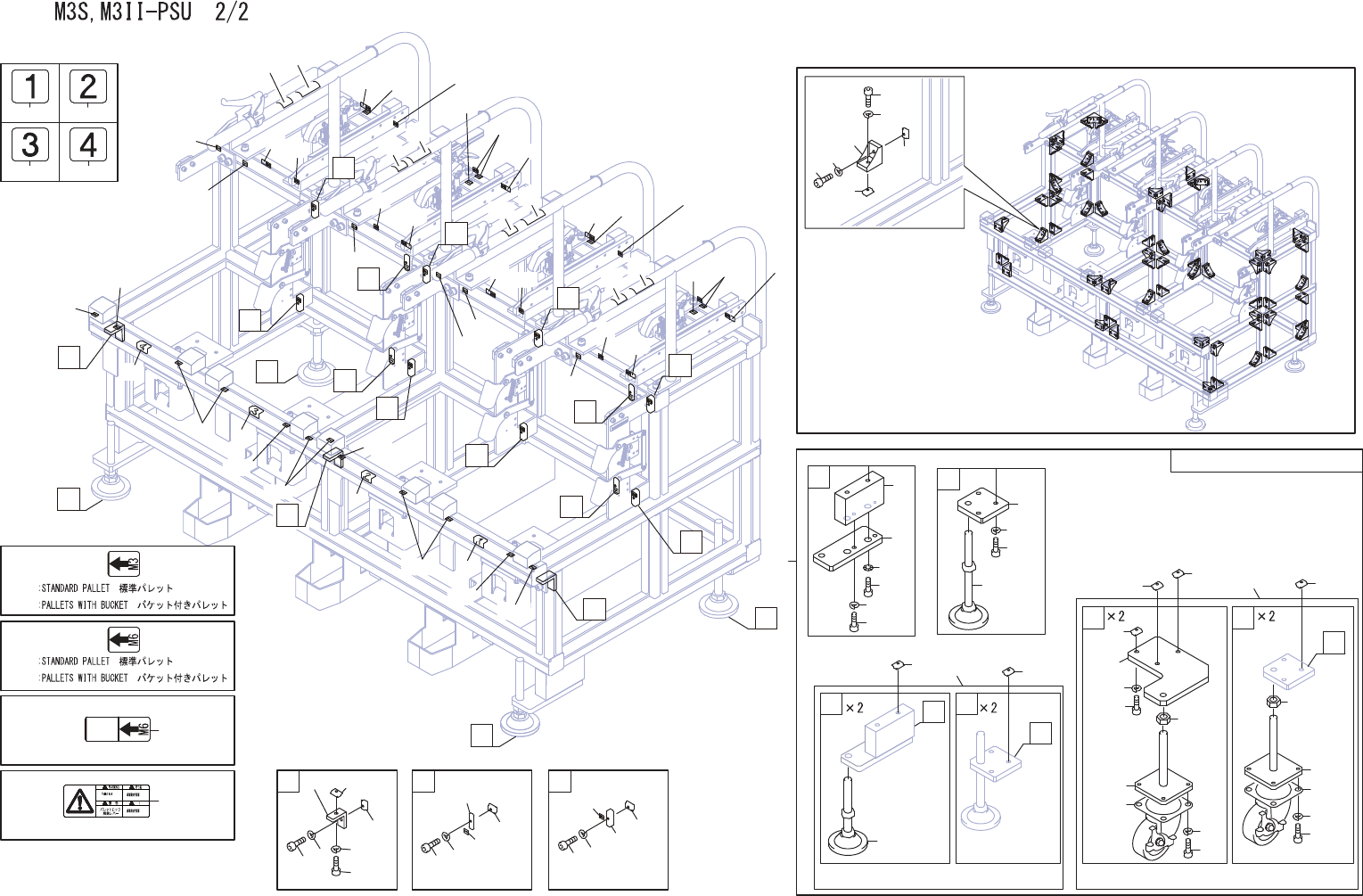

Vol.1
T VU
L
M
D C
AA5MH [CASTER]
D C
AA6RH[H=900,950]
LEVELING PARTS
M
L
L
D
V
T
V
V
T
C
T
D
V
V
U
U
V
V
U
U
C
V
24
24.1
24.2
25
25.1
25.2
26
20 21
22 23
27
52
53
54
52
53
54
38
39
40
41
42
43
30
34
35
36
37
28
29
32.2
28
46
49
29
29
33
51
50
51
47
48
50
45
11
12
11
12
10.1
13
13
14
16
15
15.1
18
18.1
17
19
24
25
27
23
27
22
27
21
27
20
24.1
24.1
24.1
25.1
24.1
25.1
24
25.1
25.1
26
24
24
26
26
24
24
24
26
26
24
24
24
26
26
24
26
20
21
22
24.2
25.2
24.2
25.2
24.2
25.2
24.2
25.2
6
7
8
7
8
9
9
24.2
23
(Standard) UK01914
(With bucket) UK02014
