MCU-MODULECHANGEOVERUNIT4/6
MCU-モジュール交換台車4/6
UX00134
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PM33125 1 FRAME フレーム OT
2 K2180R 2 CASTER,UNIVERSAL キャスタ 自在 LH-GSPO100K-ST OT
6 H5341A 8 BOLT,HEXSOCKET ボルト 六角穴 M08X020 FE
7 W1025A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M FE
8 W1046A 8 WASHER,FLAT ワッシャ 平 4W-8 FE
9 K21426 2 CASTER キャスタ NO.107HB-P OT
10 H5359A 8 BOLT,HEXSOCKET ボルト 六角穴 M10X020 FE
11 W1026A 8 WASHER,LOCK ワッシャ ス
プ
リン
グ
10M
/
M FE
12 PB19542 1 COVER カバー FE
13 K5172L 7 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X006(3ｶｼﾛ) FE
14 PB19552 1 COVER カバー FE
15 K5172L 6 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X006(3ｶｼﾛ) FE
16 PB04355 1 COVER カバー FE
17 H5290A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X015 FE
18 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
19 K5172L 2 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X006(3ｶｼﾛ) FE
20 PM86441 1 GUIDE ガイド FE
21 H5342A 3 BOLT,HEXSOCKET ボルト 六角穴 M08X025 FE
22 W1014A 3 WASHER,CONICAL ワッシャ 皿 M-8-H FE
23 AA27502 1 HANDLE 取手 OT
24 PM08292 1 HANDLE 取手 FE
25 H5324A 10 BOLT,HEXSOCKET ボルト 六角穴 M06X020 FE
26 W1024A 10 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
27 R4012L 1 LEVER レバー LPﾚﾊﾞｰｸﾛ(ﾋﾀﾞﾘ) OT
28 PB04641 1 BKT ＢＫＴ FE
29 N2117D 1 GRIP 握り M-8 OT
30 AA27602 1 HANDLE 取手 OT
31 PM08302 1 HANDLE 取手 FE
32 H5324A 10 BOLT,HEXSOCKET ボルト 六角穴 M06X020 FE
33 W1024A 10 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
34 N2117D 1 GRIP 握り M-8 OT
35 PM08093 1 JOINT ジョイント FE
36 W1005D 2 WASHER,SPHERICAL ワッシャ 球面 BJ742-06001 OT
37 H5323A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X018 FE
38 W1024A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
39 PB04315 1 COVER カバー FE
40 H5288A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
41 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
42 PB04324 1 COVER カバー FE
43 H5288A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X010 FE
44 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
45 PB54181 2 PLATE
プ
レート FE
46 H5340A 6 BOLT,HEXSOCKET ボルト 六角穴 M08X015 FE
47 W1025A 6 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M FE
323
PTS-NXT2-06JE
Vol.1
A
A
30
32
33
34
35
36
39
40
41
42
43
44
45
46
47
48
50
49
51
52
53
52
53
53
51
53
2
3
4
5
54
8
54
9
10
11
12
13
14
15
16
17
19
20
21
22
23
24
25
26
27
27
28
29
28
29
14
14
23
30
39
39
1
7
6
18
31
38
37
UX00134
324
PTS-NXT2-06JE
Vol.1

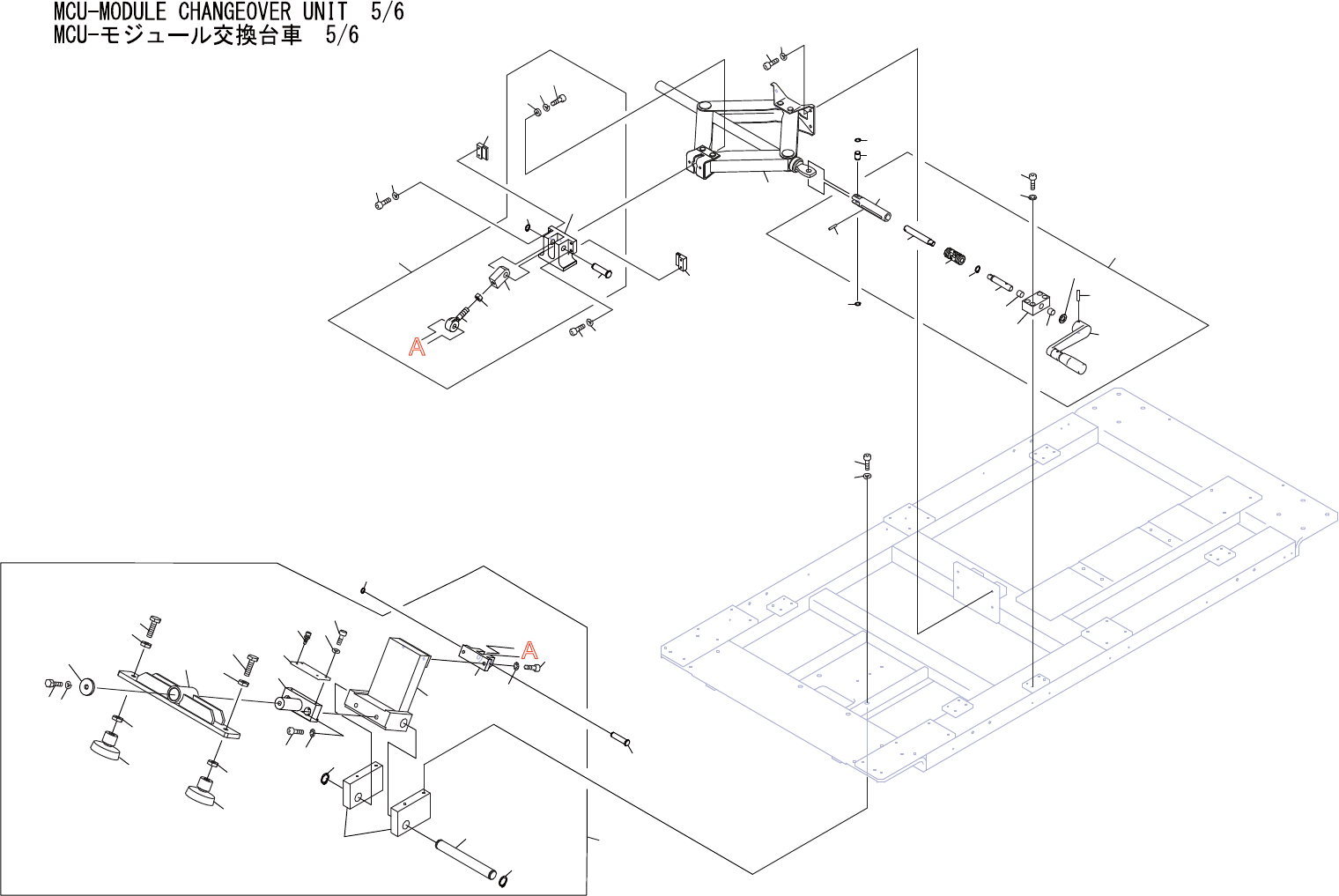

MCU-MODULECHANGEOVERUNIT5/6
MCU-モジュール交換台車5/6
UX00134
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 AA27408 1 HANDLE ハンドル OT
2 XH00612 1 HANDLE ハンドル OT
3 H2063T 1 PIN,SPRING ピン ス
プ
リン
グ
ﾟ5X25 OT
4 W1099A 1 WASHER ワッシャ WSJJ20-12-2 OT
5 PM33922 1 HOLDER ホルダ FE
6 H5324A 4 BOLT,HEXSOCKET ボルト 六角穴 M06X020 FE
7 W1013A 4 WASHER,CONICAL ワッシャ 皿 M-6-H FE
8 PM08194 1 SHAFT シャフト FE
9 S1046K 1 CIR-CLIP サークリッ
プ
STWN12 OT
10 S2138K 1 JOINT ジョイント UNCA10 OT
11 PM08212 1 SHAFT シャフト FE
12 PM08223 1 SHAFT シャフト FE
13 H21167 1 PIN,PARALLEL ピン 平行 MS4-20 OT
14 K2187M 1 PIN ピン CDGH8-18 OT
15 XR00122 1 LIFTER リフタ OT
16 H5321A 4 BOLT,HEXSOCKET ボルト 六角穴 M06X012 FE
17 W1024A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
6M
/
M FE
18 AA27205 1 SLIDER スライダ OT
19 PM86431 1 BLOCK
ブ
ロック FE
20 W1088Z 1 WASHER ワッシャ WSSB15-5-5 OT
21 H5300A 1 BOLT,HEXSOCKET ボルト 六角穴 M05X015 FE
22 W1023A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
23 H2189W 1 PIN ピン HCDGH12-45 OT
24 PM08162 1 PLATE,LINK
プ
レート リンク FE
25 N1093B 1 NUT,HEX ナット 六角 M10P=1.5(3ｶｸﾛ) FE
26 R50280 1 ROD,JOINT ロッド ジョイント NOS10T OT
27 PM08152 2 RETAINER 押え FE
28 H5302A 4 BOLT,HEXSOCKET ボルト 六角穴 M05X020 FE
29 W1023A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
5M
/
M FE
30 H2189T 1 PIN ピン HCDGH10-45 OT
31 AA27304 1 LIFTER リフタ OT
32 PM08172 1 JOINT ジョイント FE
33 H5322A 2 BOLT,HEXSOCKET ボルト 六角穴 M06X015 FE
34 W1013A 2 WASHER,CONICAL ワッシャ 皿 M-6-H FE
35 PM08242 1 ARM アーム FE
36 PM32101 1 BKT,ARM ＢＫＴアーム FE SET
37 H5342A 4 BOLT,HEXSOCKET ボルト 六角穴 M08X025 FE
38 W1025A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M FE
39 H2186R 1 PIN ピン CCGH20-160 OT
40 PM08252 1 SHAFT,PIVOT シャフト 支点 FE
41 H5362A 2 BOLT,HEXSOCKET ボルト 六角穴 M10X035 FE
42 W1015A 2 WASHER,CONICAL ワッシャ 皿 M-10-H FE
43 PB04262 1 PLATE
プ
レート FE
44 H5503R 2 BOLT ボルト UUSCB6-15 OT
45 H5289A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
46 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
47 PM08262 1 BKT ＢＫＴ FE
48 W1092W 1 WASHER ワッシャ WSSBH35-10-5 OT
49 H5210A 1 BOLT,HEX ボルト 六角 M10X02510.9ｾﾞﾝﾈｼﾞ FE
50 W1026A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
10M
/
M FE
51 H1187W 2 PAD パット LEMN12 OT
