M3II-BED1/7
M3II-ベッド1/7
UA01829
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
51 PM00551 1 SHAFT シャフト FE
52 PM00562 1 PIN,CLAMP ピン クラン
プ
FE
53 H3077N 2 BUSHING
ブ
シュ R-MLEF2220 OT
54 PM31624 2 HOLDER ホルダ FE
55 H5301A 8 BOLT,HEXSOCKET ボルト 六角穴 M05X018 FE
56 W1012A 8 WASHER,CONICAL ワッシャ 皿 M-5-L FE
57 PZ25381 4 SEAL シール PL
59 PZ25661 1 SEAL シール PL
60 PZ25671 1 SEAL シール PL
61 PZ25681 1 SEAL シール PL
63 PP02390 2 BKT ＢＫＴ FE
64 H5289A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
65 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
66 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
66.1 K51999 2 SCREW,WASHERASS'Y 小ネジ 座金組込み M04X012P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
66.2 AA9ZL00 1 COVER カバー OT
68 PB11836 1 COVER カバー FE
69 PZ05081 2 SHEET シート OT ConsumableParts
70 H5342A 2 BOLT,HEXSOCKET ボルト 六角穴 M08X025 OT
71 W1025A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
8M
/
M OT
72 W1046A 2 WASHER,FLAT ワッシャ 平 4W-8 OT
73 PX07971 1 SEAL,BARCODE シール バーコード OT unitserialnumber
76 H21158 1 PIN,PARALLEL ピン 平行 ﾟ8X35Bｼｭ OT
77 H20947 1 PIN,PARALLEL ピン 平行 ﾟ6X16Aｼｭ OT
82 PX07601 1 SEAL,BARCODE シール バーコード OT unitserialnumber
83 RX02270 1 SEAL シール OT
16
PTS-NXT2-06JE
Vol.2
This page is intentionally blank.
17
PTS-NXT2-06JE
Vol.2

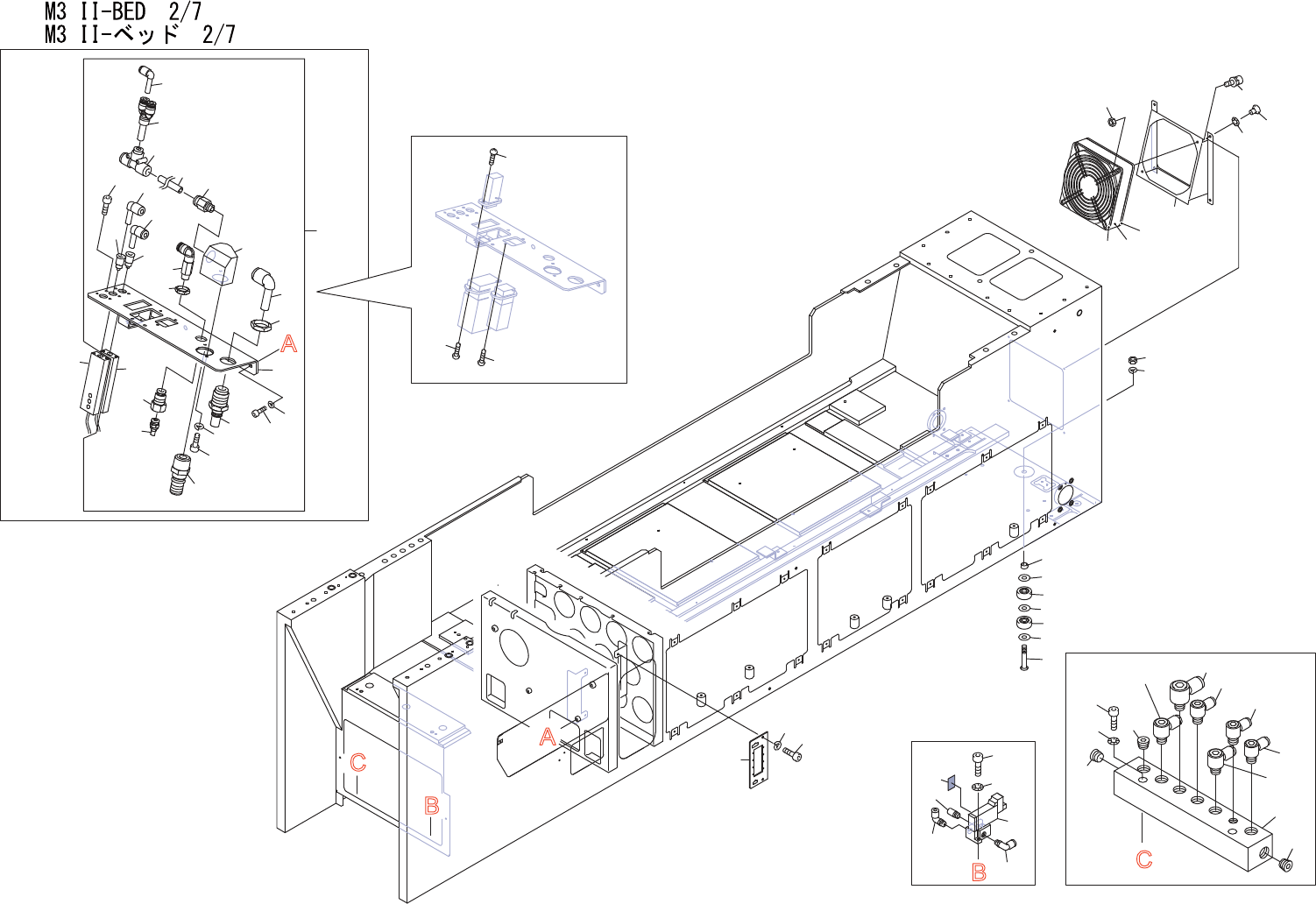

C
C
A
B
B
A
1
8
9
13
12
12
11
11
10
12
22
21
20
20
19
18
17
16
19
19
23
36
38
61
62
60
39
40
40.1
40.2
41
24
46
42
26
25
44
43
27
28
28
27
43
41
15
14
50
50
59
53
55
57
22
65
67
66
6
7
6
2
3
24.1
34
33
58
48
49
47
51
UA01829
