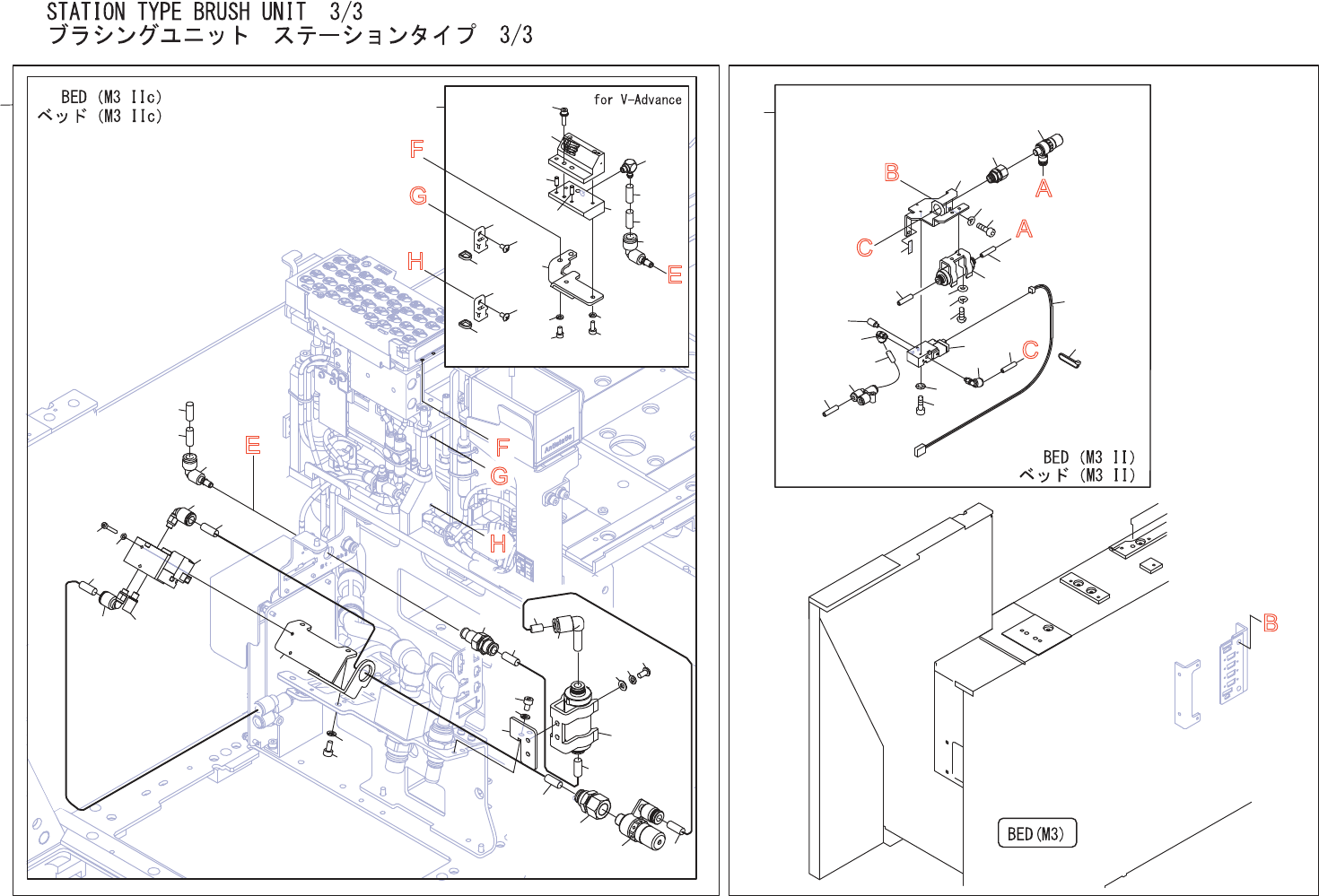

STATIONTYPEBRUSHUNIT2/3
ブラシングユニットステーションタイプ2/3
2UGKYA000301
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
77 2AGKYA000600 1 JOINT ジョイント OT
78 2MGKMP000100 1 BKT ＢＫＴ FE
79 K5173D 2 SCREW,C
/
RPAN 小ネジ 十穴鍋 M02.5X008(ｽﾃﾝﾚｽ) FE
80 W1020H 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
2.5M
/
M FE
81 2MGKMP000200 2 BKT ＢＫＴ FE
82 H54251 2 BOLT,HEXSOCKET ボルト 六角穴 M03X006(3ｶｼﾛ) FE
83 W1106C 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶｼﾛ) FE
84 H54251 2 BOLT,HEXSOCKET ボルト 六角穴 M03X006(3ｶｼﾛ) FE
85 W1106C 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶｼﾛ) FE
86 PB0B1W0 1 PLATE
プ
レート FE
87 H1194R 1 PAD,VACUUM パット バキューム KPP-10 OT
88 PM0K6R0 1 JOINT ジョイント FE
89 N1150K 2 NUT ナット TNTR10-1.0-4 FE
90 Y30827 1 UNION,HALF ユニオン ハーフ KQ2H06-M5 OT
