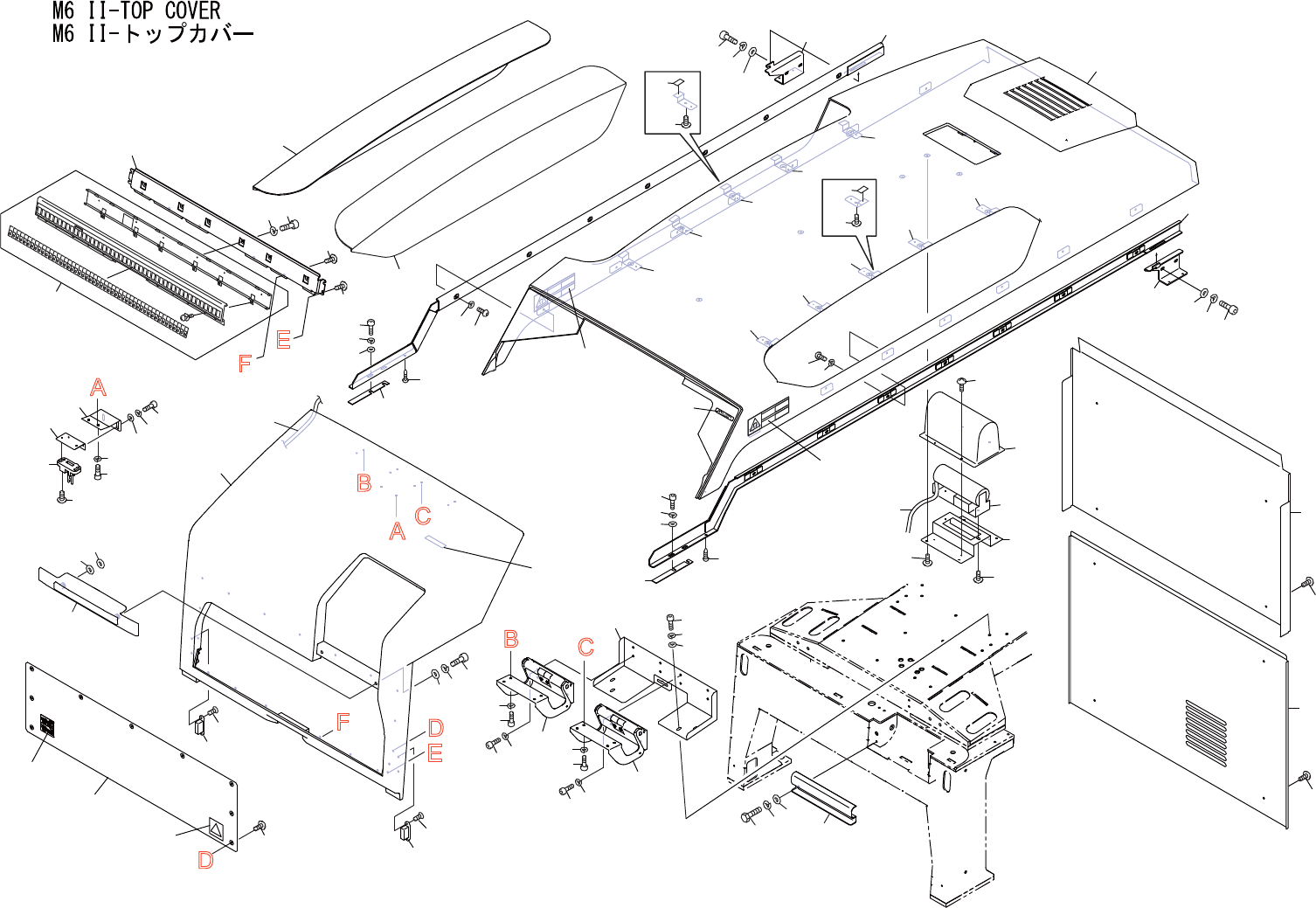

M6II-TOPCOVER
M6II-トップカバー
UJ01605
No. Dr
g
.No.&CodeNo. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名
規
格 材質 備考
1 PH01920 1 COVER,TOP カバー トッ
プ
OT
1.1 PX08640 1 SEAL,BARCODE シール バーコード OT [M6II],unitserialnumber
1.2 PX08420 1 SEAL,BARCODE シール バーコード OT [M6SP],unitserialnumber
2 PH01253 1 COVER,ACRYLIC カバー アクリル OT
3 PH01263 1 COVER,ACRYLIC カバー アクリル OT
4 PP01142 1 BKT,COVER ＢＫＴカバー FE
5 K5210B 4 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
6 XH00390 1 INDICATORLAMP
表
示灯 OT
7 K5172K 2 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X005(3ｶｼﾛ) FE
8 RH33540 1 HARNESS ハーネス OT
9 PH00241 1 COVER,ACRYLIC カバー アクリル OT
10 K51710 4 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M03X005(3ｶｼﾛ) FE
11 PP01191 3 BKT ＢＫＴ FE
12 PP01201 4 BKT ＢＫＴ FE
13 PP01211 3 BKT ＢＫＴ FE
14 K5211B 10 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X012ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
15 PG00591 10 SHEET シート OT ConsumableParts
16 PB15005 1 FRAME フレーム FE
16.1 K5210B 1 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
17 H5289A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
18 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
18.1 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
19 K52565 7 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M04X006 FE
20 W1108W 7 WASHER,FLAT ワッシャ 平 M4(4X9X0.8)(3ｶｼﾛ) FE
21 PP02462 1 BKT,COVER ＢＫＴカバー FE
22 H5290A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X015 FE
23 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
23.1 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
24 PB15015 1 FRAME フレーム FE
24.1 K5210B 1 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭ(3ｶｼﾛ) FE
25 H5289A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X012 FE
26 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
26.1 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
27 K52565 7 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴ボタン M04X006 FE
28 W1108W 7 WASHER,FLAT ワッシャ 平 M4(4X9X0.8)(3ｶｼﾛ) FE
29 PP02452 1 BKT,COVER ＢＫＴカバー FE
30 H5290A 2 BOLT,HEXSOCKET ボルト 六角穴 M04X015 FE
31 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M
/
M FE
31.1 W1043A 2 WASHER,FLAT ワッシャ 平 4W-4 FE
32 PP01412 1 COVER,REAR カバー リヤー FE
33 K5172K 4 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X005(3ｶｼﾛ) FE
34 PP01402 1 COVER,REAR カバー リヤー FE
35 K5172K 4 SCREW,C
/
RTRUSS 小ネジ 十穴トラス M04X005(3ｶｼﾛ) FE
36 PH01229 1 COVER,FRONT カバー フロント OT
37 PX08640 1 SEAL,BARCODE シール バーコード OT [M6II],unitserialnumber
37.1 PX08420 1 SEAL,BARCODE シール バーコード OT [M6SP],unitserialnumber
42 M1012K 2 MAGNETCATCH マ
グ
ネットキャッチ TL-229S OT
43 K5186Z 4 SCREW,C
/
RCOUNTERSUNK 小ネジ 十穴皿 03X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭﾕﾆｸﾛ FE
46 RH33530 1 HARNESS ハーネス OT
47 PZ10182 1 COVER,ACRYLIC カバー アクリル PL
47.1 PZ20631 1 COVER,ACRYLIC カバー アクリル PL OPTION(BLACK)
83
PTS-NXT2-06JE
Vol.2
